40
ES
Para fijar el aparato al mueble: abra la puerta del
horno y enrosque 4 tornillos para madera en los 4
orificios del marco.
! Todas las partes que garantizan la protección se
deben fijar de modo tal que no puedan ser quitadas
sin la ayuda de una herramienta.

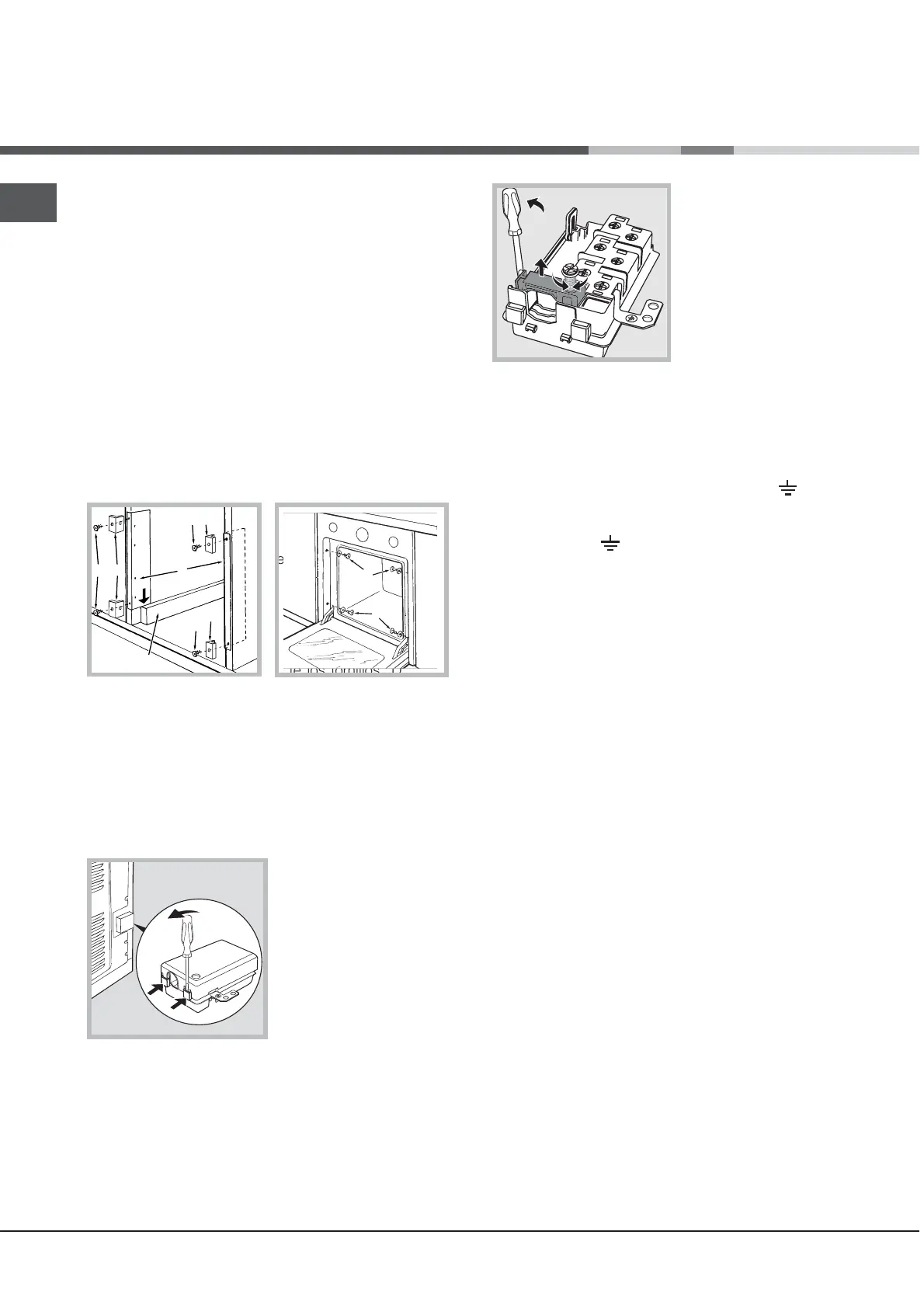

Centrado y fijación*
1. Coloque las abrazaderas A hasta el tope en el
apoyo del horno B.
2. Coloque los tacos C a presión, en las
abrazaderas A. En particular, si el espesor del
costado del mueble es:
de 16 mm: coloque el taco de modo tal, que
el número 16 que contiene dicho taco quede
dirigido hacia Ud.:
de 18 mm: coloque el taco de modo tal, que
la parte sin escritura quede dirigida hacia Ud.:
de 20 mm: no coloque el taco.
3. Fije las abrazaderas y los tacos al borde del
costado del mueble mediante los tornillos D.
4. Fije el horno al mueble con los tornillos y las
arandelas de plástico E.
Conexión
eléctrica
! Los hornos dotados
de cable de
alimentación tripolar,
están fabricados para
funcionar con corriente
alterna a la tensión y
frecuencia indicadas en
la placa de
características (ver a
continuación).
Montaje del cable de
alimentación eléctrica
1. Abra el panel de
bornes haciendo
palanca con un
destornillador sobre las
lengüetas laterales de la tapa: tire y ábralo (ver la
figura).
2. Desenrosque el tornillo de la mordaza de terminal
de cable y extráigalo haciendo palanca con un
destornillador (ver la figura).
3. Quite los tornillos de los contactos L-N-
y luego
fije los cables debajo de las cabezas de los tornillos
respetando los colores Azul (N), Marrón (L) y
Amarillo-Verde (
).
Conexión del cable de alimentación eléctrica a la
red
Instale en el cable un enchufe normalizado para la
carga indicada en la placa de características (ver al
costado).
En el caso de conexión directa a la red, es necesario
interponer entre el aparato y la red, un interruptor
omnipolar con una distancia mínima entre los
contactos de 3 mm., dimensionado para esa carga y
que responda a las normas vigentes (el conductor de
tierra no debe ser interrumpido por el interruptor). El
cable de alimentación eléctrica se debe colocar de
modo tal que no alcance en ningún punto una
temperatura que supere en 50°C la temperatura
ambiente.
! El instalador es responsable de la correcta conexión
eléctrica y del cumplimiento de las normas de
seguridad.
Antes de efectuar la conexión verifique que:
la toma tenga conexión a tierra y que sea
conforme con la ley;
la toma sea capaz de soportar la carga máxima
de potencia de la máquina indicada en la placa
de características (ver más abajo);
la tensión de alimentación eléctrica esté
comprendida dentro de los valores contenidos en
la placa de características (ver más abajo);
la toma sea compatible con el enchufe del
aparato. Si no es así, sustituya la toma o el
enchufe; no utilice prolongaciones o tomas
múltiples.
! Una vez instalado el aparato, el cable eléctrico y la
E
E
D
A
B
D
D
1
6
1
6
1
6
1
6
C
C
C
* Presente sólo en algunos modelos.
