53
PT
Para prender o aparelho no móvel: abra a porta do
forno e atarraxe 4 parafusos na madeira, nos 4 furos
situados na moldura ao redor.
! Todos os componentes de garantia da protecção
precisam estar presos de modo que não possam
ser tirados sem o emprego de uma ferramenta.

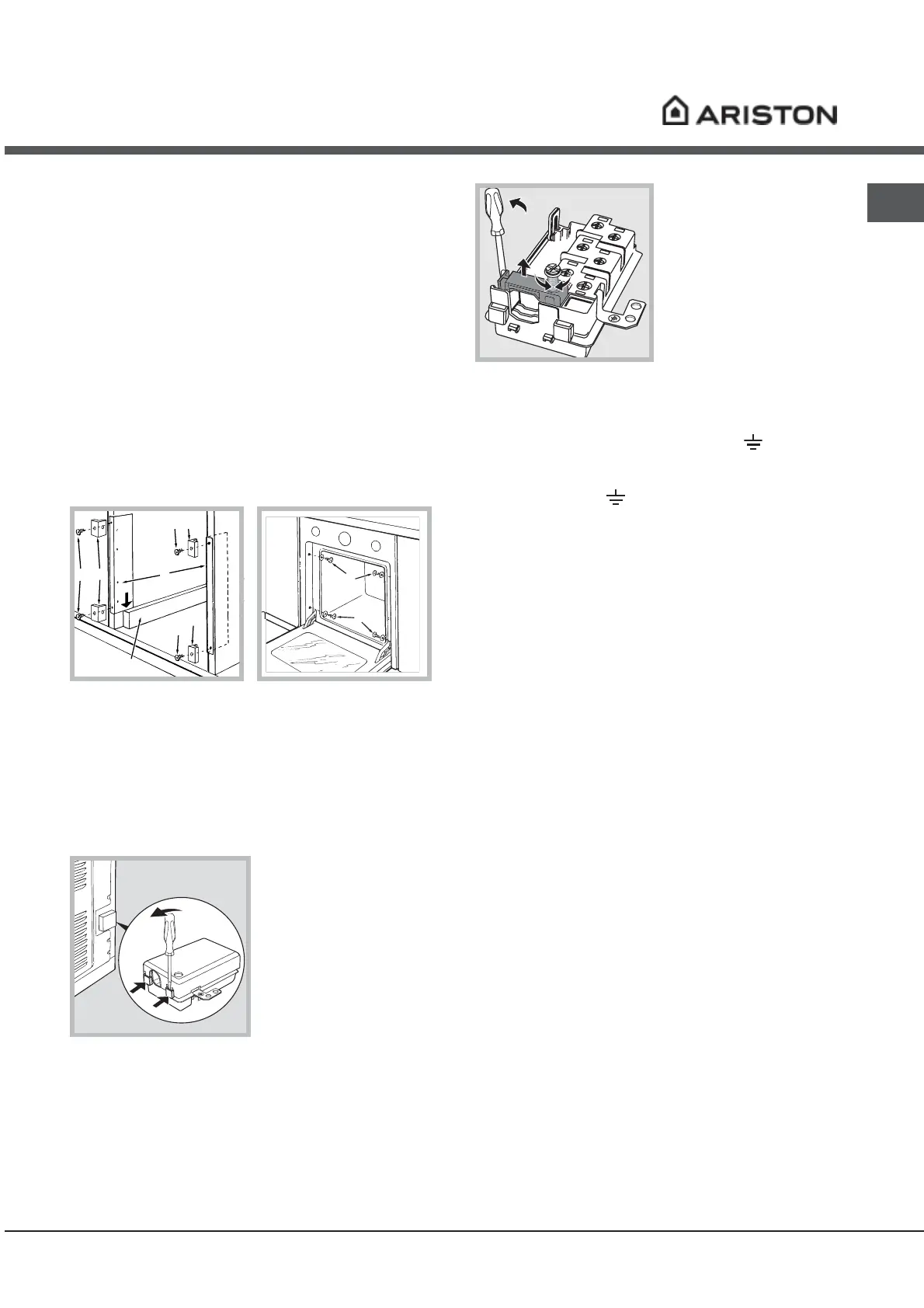

Colocar no centro e prender*
1. Posicione os suportes A encostados nas tiras
do suporte B do forno.
2. Posicione os taquinhos C encostados nos
suportes A. Especialmente se a espessura do
painel lateral do móvel:
for de 16 mm.: monte o taquinho de maneira
que o número 16 marcado no mesmo fique virado
para o seu lado;
for de 18 mm.: monte o taquinho de maneira que
a parte sem escritas fique virada para o seu lado;
for de 20 mm.: não monte o taquinho.
3. Prenda os suportes e os taquinhos na beira da
lateral do móvel mediante os parafusos D.
4. Prenda o forno no móvel mediante os parafusos e
as anilhas em plástico E.
Ligação eléctrica
! Os fornos equipados
com cabo de
fornecimento com três
pólo, são preparados
para funcionar com
corrente alternada na
tensão e frequência de
fornecimento indicadas
na placa de
identificação (veja a
seguir).
Montagem do cabo de
fornecimento
1. Para abrir a caixa de
terminais faça alavanca
com uma chave de
parafuso nas linguetas
aos lados da tampa:
puxe e abra a tampa (
veja a figura).
2. Desatarraxe o
parafuso da braçadeira e tire-o utilizando uma chave
de fendas (veja a figura).
3. Tire os parafusos dos contactos L-N-
e, em
seguida, prenda os fios embaixo das cabeças dos
parafusos a obedecer as cores: Azul (N) Castanho
(L) Amarelo-Verde (
).
Ligação à rede do cabo de fornecimento eléctrica
Monte no cabo uma ficha em conformidade com as
normas. para a carga indicada na placa de
identificação (veja ao lado).
No caso de uma ligação directa à rede, será necessário
interpor, entre o aparelho e a rede, um interruptor
omnipolar com abertura mínima entre os contactos de 3
mm. na dimensão certa para a carga e em
conformidade com as normas em vigor (a ligação à
terra não deve ser interrompida pelo interruptor). O cabo
de alimentação deve ser colocado de maneira que em
nenhum ponto ultrapasse de 50°C a temperatura do
ambiente.
! O técnico instalador é responsável pela realização
certa da ligação eléctrica e da obediência das
regras de segurança.
Antes de efectuar a ligação, certifique-se que:
a tomada tenha uma ligação à terra e seja em
conformidade com a legislação;
a tomada tenha a capacidade de suportar a carga
máxima de potência da máquina, indicada na
placa de identificação (veja a seguir);
a tensão de alimentação seja entre os valores da
placa de identificação (veja a seguir);
a tomada seja compatível com a tomada do
aparelho. Em caso contrário, substitua a tomada ou
a ficha; não empregue extensões nem tomadas
múltiplas.
! Depois de ter instalado o aparelho, o acesso ao
cabo eléctrico e à tomada da corrente deve ser fácil.
! O cabo não deve ser dobrado nem comprimido.
! O cabo deve ser verificado periodicamente e
E
E
D
A
B
D
D
1
6
1
6
1
6
1
6
C
C
C
* Há somente em alguns modelos.
