ОРНАТУУСТАНОВКА

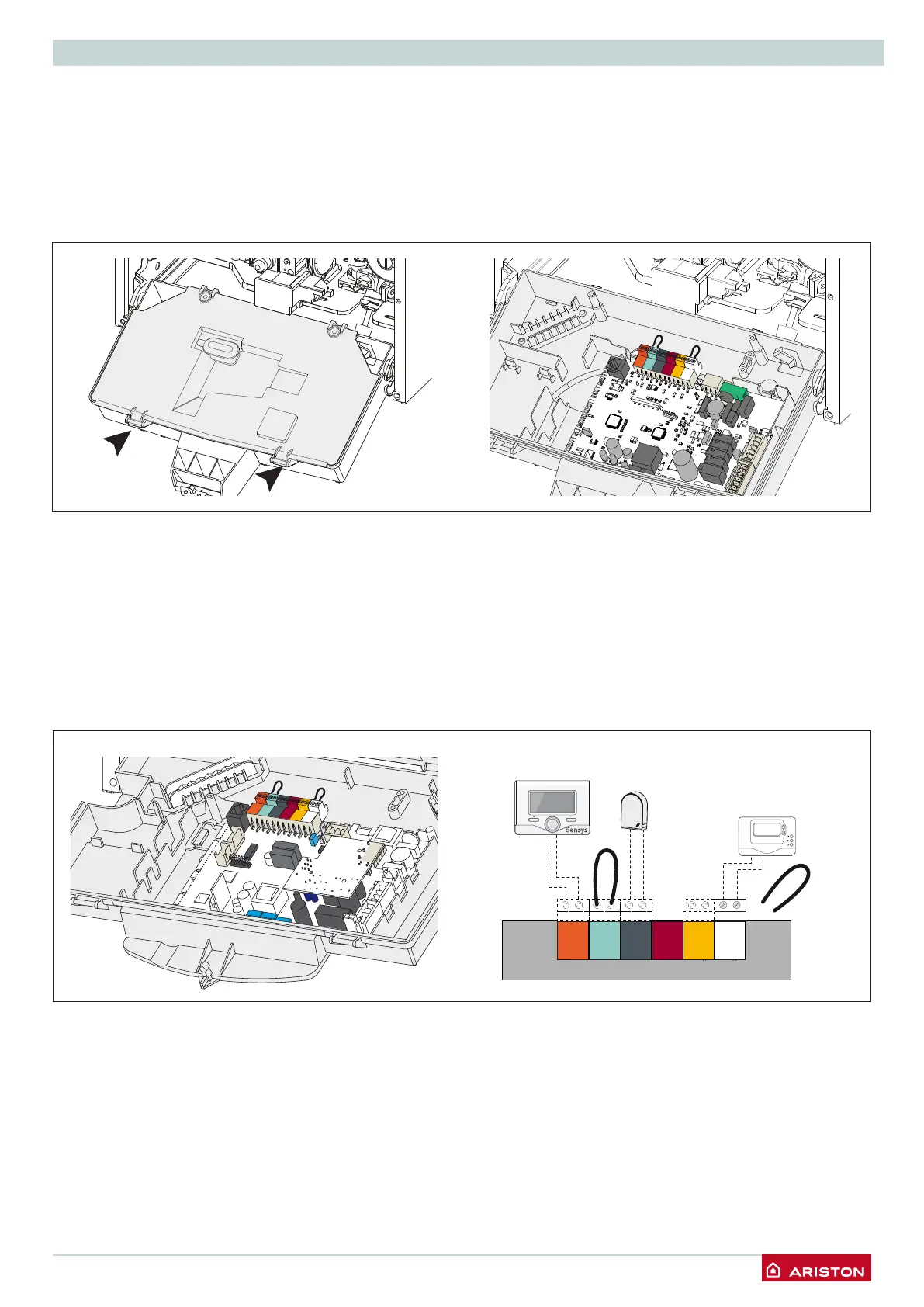

Қосымша құрылғыларды қосу
Қосымша құрылғыларды қосу келесі тәртіпте жүзеге асады:
- қазандықтың электрқоректендіргішін өшіріңіз;
- Алдыңғы панельді шешіңіз
- Басқару панелін алға тартып, бұрыңыз
- Сыртқы қосылу клеммалары мен негізгі тақтаға жету үшін
екі қысқышты босатыңыз.
Бөлме термостатын қосу
- бұрағыш көмегімен сым бекіткішін босатыңыз да,
термостат сымдарын бір-бірден қосыңыз.
- қосқыш клеммасын ажыратып, суретте көрсетілгендей
сымдарды қосыңыз.
- Сымдардың мықтап қосылғанына және басқару панелінің
қақпағын ашып-жапқанда созылмайтынына көз жеткізіңіз.
- Қақпағын жауып, басқару панелі мен декоративті панельді
орнына бекітіңіз.
Электронды блокқа мына құрылғыларды қосу арқылы
шығасыз (суреттен қараңыз):
BUS - термореттегіш құралдарын қосу (балқытуды реттеу)
TA2 - 2 жылыту аймағының термостатасы
SE - температураның сыртқы тетігі
SOL - Күн коллекторы температурасыны ң қадағасы
TA1 - 1 жылыту аймағының бөлме термостаты
Осы құрал-жабдықтар бойынша неғұрлым толық
мәлімет алу үшін тиісті құрылғылардың арнайы
тізімдемесін қараңыз.
BUS
T B
FLOOR
TA2
SE TNK SOL TA1
CN1
OK
Sensys
1 2 3 4 5 6 7
Датчик температуры
солнечного коллектора
Күн коллекторы температурасының
Комнатный термостат 1
1 бөлме термостаты
Блок дистанционного
управления
Қашықтықтан басқару блогы
BUS
T B
TA2 SE TNK SOL TA1
BUS
T B
TA2 SE TNK SOL TA1
Подключение дополнительных устройств
Подключение дополнительных устройств осуществляется в
следующем порядке:
- отключите электропитание котла;
- Снимите переднюю панель
- Поверните панель управления, потянув ее вперед
- Освободите два зажима, чтобы иметь доступ к клеммам
внешних подключений и основной плате.
Доступ к электронному блоку (см. рисунок) обеспечивает
подключение таких устройств:
BUS - Подключение приборов терморегуляции
(плавного регулирования)
TA2 - Комнатный термостат 2
SE - Наружный датчик температуры
SOL - Датчик температуры солнечного коллектора
TA1 - Комнатный термостат зоны отопления 1
Для получения более подробных сведений по
имеющимся принадлежностям см. наши специальные
каталоги соответствующих устройств.
Подключение комнатного термостата
− Освободите с помощью отвертки фиксатор провода и
снимите с клемм перемычку.
− Подключите провода термостата по одному , как показано
на рисунке.
− Убедитесь, что провода подключены надежно и не
натягиваются при открытии и закрытии крышки панели
управления.
− Закройте дверцу, установите на место панель управления
и декоративную панель.
