77
HU
7.7 kW-ig (1 fázis)3.5 kW-ig (1 fázis)

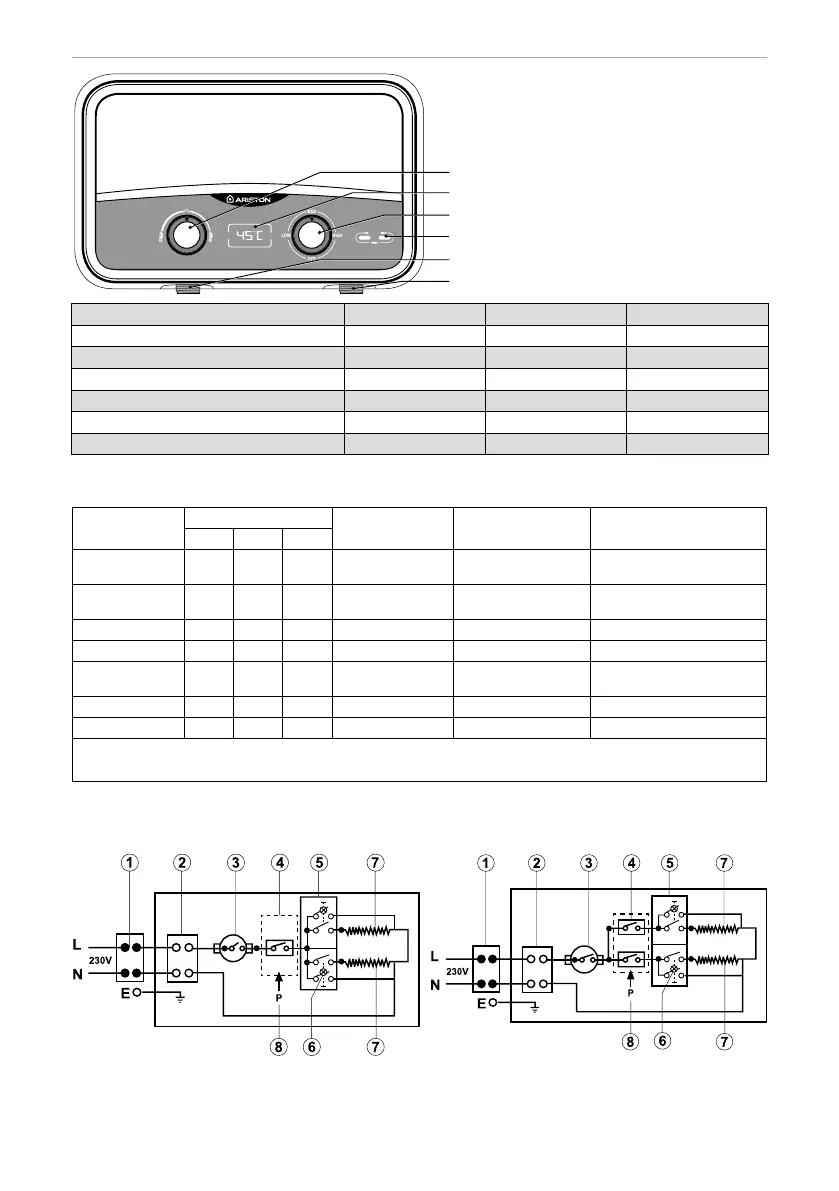

BEKÖTÉS
AURES
SLIM
Áramlási sebesség gombja
Hőmérsékletkijelző
Bekapcsoló gomb
Bekapcsolásjelző LED
Vízbevezetés
Vízkivezetés
Feature SLIM SLIM FLOW SLIM DISPLAY
Water Inlet x x x
Water Outlet x x x
Power LED x x x
Power Knob x x x
Flow rate Knob x x
Temperature Display x
A berendezés méretei: Magasság 183mm - Szélesség 290mm - Mélység 113 mm
2. táblázat
1. Többpólusú kapcsoló
2. Kapocstömb
3. Termosztát
4. Mikrokapcsoló
5. Kapcsolók
6. LED lámpa
7. Fűtőbetétek
8. Nyomáskapcsoló
Model AURES
kW terhelt
Melegítés
beállítási értéke
Ajánlott
kábelméret
Ajánlott
biztosító
220V 230V 240V
S 3.5 COM PLS 3.5 COM PL
S 3.5 SH PLS 3.5 SH PL
3.5 -- -- 1.5+2.0 kW H05VV-F 3x1.5 mm
2
16 A
S 3.5 COM EUS 3.5 COM EU
S 3.5 SH EUS 3.5 SH EU
3.5 -- 4.1 1.5+2.0 kW H05VV-F 3x2.5 mm
2
25 A
S 4 SH EUS 4 SH EU
4.0 -- 4.7 1.0+3.0 kW H05VV-F 3x2.5 mm
2
25 A
S 5 SH EU S 5 SH EU
5.0 -- 6.0 2.0+3.0 kW H05VV-F 3x4 mm
2
32 A
S 5.5 SH EU S 5.5 SH EU
SF 5.5 COM EUSF 5.5 COM EU
5.5 -- 6.5 2.2+3.3 kW H05VV-F 3x4 mm
2
32 A
SF 7 SH EUSF 7 SH EU
7.0 -- 8.3 3.0+4.0 kW H05VV-F 3x6 mm
2
40 A
S 7.7 SH EUS 7.7 SH EU
7.7 -- 9.1 3.0+4.0 kW H05VV-F 3x6 mm
2
40 A
• Üzemi víznyomás:
20-800 kPa (0.2-8 bar
)
• Víznyomást működtető kapcsoló
• Szabványos 1/2” ø nyomóbemenet csatlakozása • Bal és jobb felső kábelbemenet • Bal alsó vízbevezetés
