Arneg Lisbona - Page 162

Lisbona
4 01 20/06/2007
7
8
H O
2
R404A
380
625
1250
272
850
R404A
H O
2
272
700
937.5
1875
850
R404A
2
H O
272
830
1250
2500
850
H O
2
R404A
380
625
1250
372
950
R404A
H O
2
372
700
937.5
1875
950
R404A
2
H O
372
830
1250
2500
950
H O
2
R404A
380
625
1250
472
105
R404A
H O
2
472
700
937.5
1875
105
R404A
2
H O
472
830
1250
2500
1050
H O
2
R404A
272-372-472
830
1875
3750
850-950-1050
5
6
7
4
Fissare le tende nel profilo
copertura fascia 4 tramite il supporto 5
senza fissare le maniglie 6
Fix the night blinds in the trim
cover profile 4 with the support 5
without fixing handles 6
Inserire le maniglie tenda 6 SOLO
dopo aver chiuso il profilo
copertura fascia
Insert the night blind handle
EXCLUSIVELY
when the trim cover profile is closed
1
2
3
1

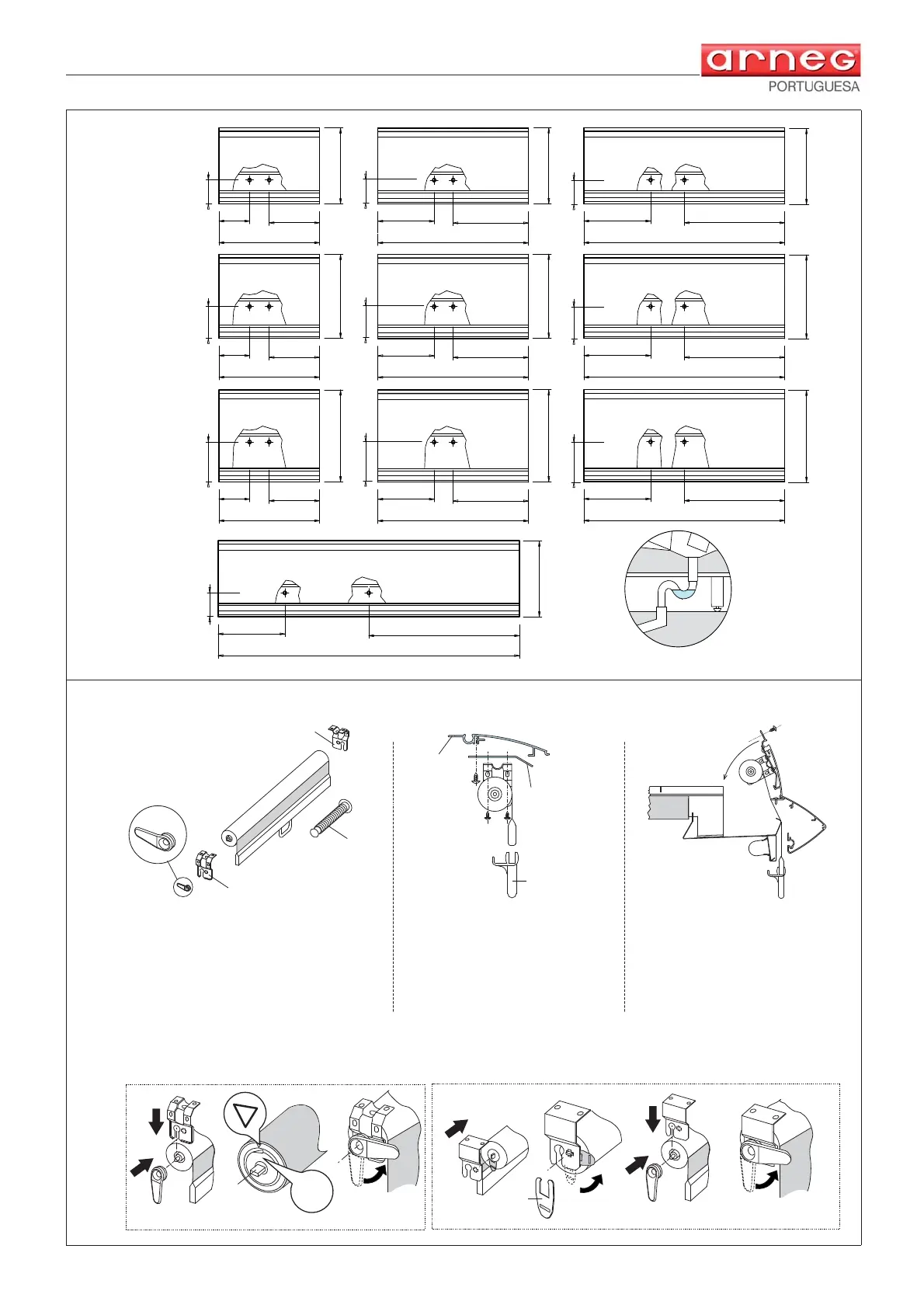

TENDA MANUALE / MANUAL NIGHT BLIND
1 - Supporto tenda / Night blind support
2 - Molla tenda / Night blind spring
3 - Fissaggio tenda / Night blind fixing
4 - Profilo copertura fascia / Trim cover profile
5 - Supporto tenda / Night blind support
6 - Maniglia / Handle
9
MONTAGGIO TENDA MANUALE / MANUAL NIGHT BLIND ASSEMBLY
UP
AB C
C
Mod.1 Mod.2
UP
Rif. 11
