DEFROST HEATER
DEFROST HEATER
DEFROST HEATER
RESISTENZA SBRINAMENTO
DEFROST HEATER
RESISTENZA SBRINAMENTO
RESISTENZA SBRINAMENTO
RESISTENZA SBRINAMENTO
R1 R2 R3 R4
CAVO CALDO SPALLA/ASPIRAZIONE
SIDE WALL/AIR SUCTION HEATER
CAVO CALDO SUPERIORE VETRATA
UPPER GL ASS HEATER
CAVO CALDO INFERIORE VETRATA
LOWER GLASS HEATER
CAVO CALDO NASETTO DI MANDATA
AIRFLOW HEAD HEATER
EVAPORATOR FANS
VENTILATORI EVAPORATORE
PE PE PE
M
123456 12345
PROBES 1
PROBES 2
PE N R1 PE N R2 PE N R3 PE N R4 PE N R1 PE N R2 PE N R3 PE N R4
POWER 3
PE N 2 PE
POWER 2
5A 5B
PE N 2 PE 5A 5B
MARRONE/BROWN
G.VERDE/Y.GREEN
BLU/BLUE
1
2
PE PE
N1N1N
1N1
POWER 1
PE PE
N1N1N1N1
12345
POWER 4
PE N I
POWER 5
12
12
UPPER LIGHTING CABLE
CAVO DI COLLEGAMENTO
SOVRASTRUTTURA ILLUMINATA
CAVO DI COLLEGAMENTO
LIGHTING RAIL/
CORRIMANO/MANDATA
PE N I
LIGHTING AIR OUTLET CABLE
MESSA A TERRA PER CAVI CALDI A
SINGOLO ISOLAMENTO
EARTH CONNECTION FOR SINGLE
INSULATED HEATERS
LN12
ALIMENTAZIONE ILLUMIN.
LIGHTING SUPPLY
ALIMENTAZIONE CAVI CALDI
HEATERS SUPPLY
EVAPORATOR FANS SYPPLY
ALIMENTAZIONE VENTIL. EVAP.
VALVE SUPPLY
ALIMENTA ZIONE VALVOL A
DEFROST HEATER SUPPLY
ALIMENTAZIONE RESIST. SBRIN.

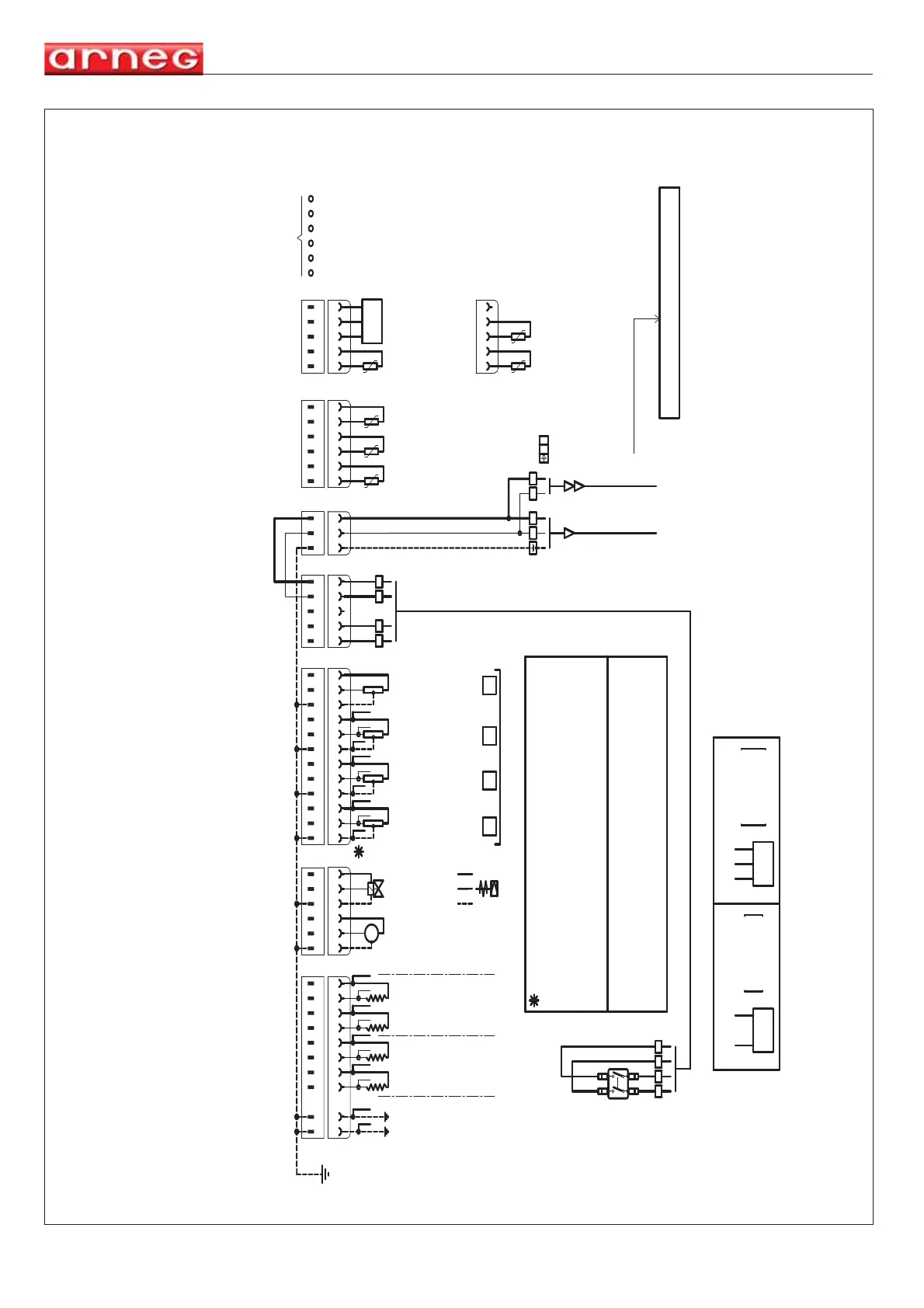

SCHEMA ILLUMINAZIONE ISOLE BT: D5A15925 WIRING DIAGRAM OF LIGHTING FOR ISL ANDS LT: D5A15925
SOLENOID VALVE
VALVOLA SOLENOIDE
S+-
TRASDUTTORE DI PRESSIONE
PRESSURE TRANSDUCER
123456
SONDA SURRISCALDAMENTO
SUPERHEATING PROBE
END DEFROST PROBE
SONDA FINE SBRINAM.
AIR OUTLET PROBE
SONDA MANDATA ARIA
SONDA RIPRESA ARIA
AIR INLET PROBE
Ssh
Sdef
Sin
Sout
12345
SONDA INGRESSO REFRIGERANTE
REFRIGERANT INLET PROBE
Sev
S+-
+=ALIM./SUPPLY
-=COMUNE/COMMON
S=SEGNALE/SIGNAL
R
mA
+=ALIM./SUPPLY
S=SEGNALE/SIGNAL
TRASDU TTORE DI PRESSIONE 4-20 mA TRASDU TTORE RAZIOMETRICO
PRESSURE TRANSDUCER 4-20 mA
S+
RATIOMETRIC TRANSDUCER
SONDA SURRISCALDAMENTO
SUPERHEATING PROBE
Ssh
12345
12345
4321
LIGHT SWITCH INTERR.LUCI
4321
01
02
EEV
CON CAVO COLORATO:
BLU(1)-MARRONE(2)-GRIGIO(3)-NERO(4)
WITH COLORED CABLE
BLUE(1)-BROWN(2)-GRAY(3)-BLACK(4)
56
PE
COLLEGAMENTO PER BANCHI A 2 EV. (MALMOE3) CONNECTION FOR CABINET WITH 2 EV. (MALMOE3)
CONNECT R1 E VAPORATOR 1 PARALLEL R1 EVAPORATOR 2. SIMIL ARLY FOR THE OTHER HEATERS (R2 AND R3).
COLLEGARE LA R1 DELL'EVAPORATORE 1 IN PARALLELO CON LA RESISTENZA R1 DELL'EVAPORATORE 2. ANALOGAMENTE
PER LE ALTRE RESISTENZE (R2 E R3).
I CONNETTORI POWER 4 E POWER 5 NON SONO UTILIZZATI NEL CASO DI ISOLE SENZA ILLUMINAZIONE E VASCHE COMBINATI BT 2E. POWER 4 AND POWER 5 CONNECTORS ARE NOT USED IN CASE OF ISLANDS WITHOUT LIGHTING AND TANK OF COMBINED LT 2E.
COLLEGAMENTO ILLUMINAZIONE/LIGHTING CONNECTION
NON UTILIZZATI
NOT USED
SCHEMA ELETTRICO SOLO MORSETTIERA VASCA STANDARD / ONLY TERMINAL BLOCK ELECTRIC PANEL FOR BASIN
