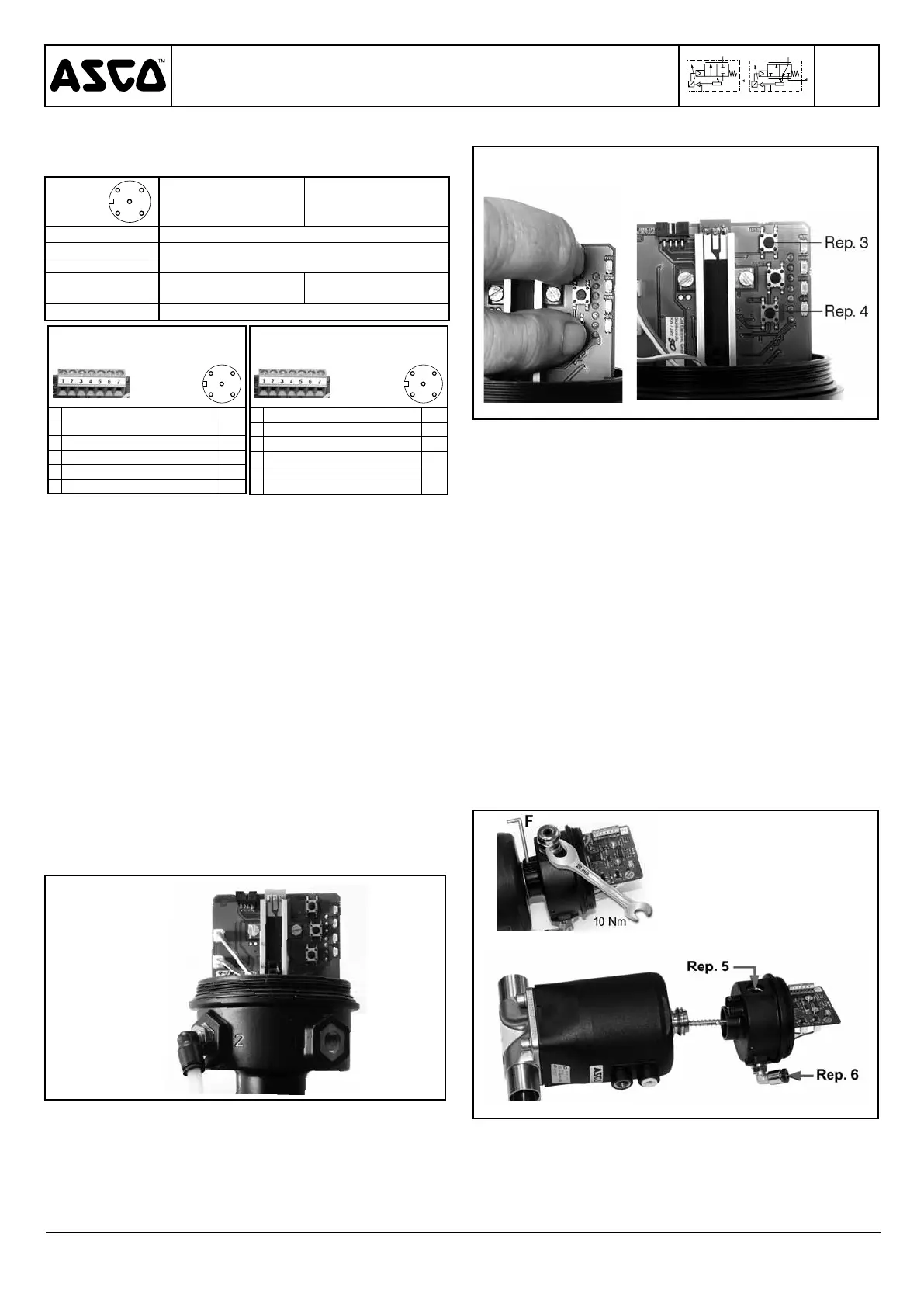

503543-001
6
Instructions de mise en service et d'entretien
Vannes avec Positioner
D
- série Aseptique
2
1
P
•
•
•
•
•
(2)
(1)
3
P
•
•
•
•
•
(2)
(1)
2
1
•
FR
Remettre en place le couvercle avec son joint (Respecter le
couple de serrage de 5 Nm).
2) Connexion par connecteur M12 :
Pin
5
41
32
Simple boucle Double boucle
1 +24V
2 +Consigne
3 GND
4
Retour Position
Clapet
Entrée Capteur
Externe
5 SortieToutOuRien(TOR)+24V
Positioner
D
, simple boucle
bornes à vis
M12
5
41
32
1
+ 24 V CC, alimentation
1
2
alimentation GND
3
3
+ consigne (0-10 V ou 4-20 mA)
2
4
consigne GND
3
6
retour position clapet
4
7
sortie Tout Ou Rien (TOR) + 24V
5
Positioner
D
, double boucle
bornes à vis
M12
5
41
32
1
+ 24 V CC, alimentation
1
2
alimentation GND
3
3
+ consigne (0-10 V ou 4-20 mA)
2
4
consigne GND
3
5
entrée capteur externe
4
7
sortie Tout Ou Rien (TOR) + 24V
5
MISE EN SERVICE
Installation vanne : Se reporter aux notices de mise en service
des vannes 2/2 (série Aseptique) [ http://www.asconumatics.eu ].
Caractéristique boîtier Positioner
D
:
- Fluide de pilotage : Air ou gaz neutres, filtrés 50 µm, non
lubrifiés, sans condensats et sans eau
(
- Pression d'alimentation de 4 à 8 bar
-Températureambianteetduuidedepilotage:0à+50°C
- Protection électrique : IP66 (EN 60529)
Consigne analogique à sélectionner à la commande :
- Consigne en tension 0 - 10 V (Résistance d'entrée 200 kΩ)
- Consigne en courant 4 - 20 mA (Impédance d'entrée 250 Ω)
- Tension d'alimentation 24 V CC ±10%
- Puissance électrique : 8,5 W maxi.
- Hysterésis : < 2% de la course maxi. du clapet
- Précision : < 2% de la course maxi. du clapet
- Sortie Tout Ou Rien (TOR) : 24 V PNP / 500 mA maxi.
-Signalducapteurextérieur(option)=signaldeconsigne
(0-10 V ou 4-20 mA)
-Signalderetourdelapositionduclapet=signaldeconsigne
(0-10 V ou 4-20 mA)
RACCORDEMENT PNEUMATIQUE (Fig. 5)
Raccordement : G 1/8 sur l'arrivée de pression.
Fig. 5
OUVERTURE / FERMETURE MANUELLE
En service normal, il est possible d'ouvrir et de fermer
manuellement la vanne.
Mode opératoire :
1- déposer le couvercle
2- appuyer simultanément pour passer en mode manuel
sur les 2 boutons poussoirs « ouverture » (Rep. 3) et «
fermeture (Rep. 4) jusqu'à ce que la LED verte clignote.
3- appuyer sur le bouton poussoir haut pour ouvrir : la vanne
s’ouvrira en restant appuyé, elle cessera son mouvement
dès relâchement de la pression du doigt. (fig. 7)
Fig. 6 Fig. 7
Ou,
appuyer sur le bouton poussoir bas (Rep. 4) pour fermer :
La vanne se fermera en restant appuyé, elle cessera son
mouvement dès relâchement de la pression du doigt. (fig. 7)
Il est possible :
- de récupérer l'information correspondant à la position du
clapet avec un voltmètre ou un ampèremètre connecté aux
bornes 2 et 6.
Sortie du cycle de correction :
- Pour quitter le mode manuel, appuyer de nouveau simulta-
nément sur les boutons poussoirs Rep. 3 et 4 pendant 3 à
5 secondes, le clapet se positionne automatiquement à la
valeur de consigne.
REMPLACEMENT DU BOITIER POSITIONER
D
1- Dépose du boîtier à remplacer (fig. 8)
a. Déconnecter et déposer les alimentations électriques et
pneumatiques.
b. Déconnecter la liaison pneumatique avec la vanne et
déposer le connecteur Rep. 5 (non fourni dans le kit).
c. Dévisser de quelques tours la vis F pour extraire le boîtier
de son support.
d.Déposer l’ensemble boîtier + tige enprotégeant la tige
contre les chocs et les flexions.
e. Déposer les raccords d'alimentation pneumatique Rep. 5
et Rep. 6.
Fig. 8
