503543-001
7
Instructions de mise en service et d'entretien
Vannes avec Positioner
D
- série Aseptique
2
1
P
•
•
•
•
•
(2)
(1)
3
P
•
•
•
•
•
(2)
(1)
2
1
•
FR
2- Préparation du nouveau boîtier :
Identification des boîtiers
code pièces de rechange
(Positioner
D
uniquement)
presse-étoupe
(câble Ø 5-10 mm)
connexion M12
Maintien en position du clapet, simple boucle
0-10 V 60568108 60569108
4-20 mA 60568308 60569308
Fermeture du clapet, simple boucle
0-10 V 60568118 60569118
4-20 mA 60568318 60569318
Fermeture du clapet, double boucle
0-10 V 60568418 60569418
4-20 mA 60568518 60569518
Kit de montage
tous C140423 C140423
a. Déposer le couvercle et son joint pour récupérer la tige et
son ressort (fig. 9 et 13)
b.
Mettre en place la tige avec son ressort (en maintenant
manuel
lement le ressort comprimé sur la tige). (fig. 10)
c. Clipser l’extrémité de la tige Rep. 7 sur le patin du poten-
tiomètre en basculant la tige puis en la redressant. (fig. 11
et 12)
d. Mettre en place les deux raccords pneumatiques récupé-
rés sur le boîtier à remplacer, ou utiliser le kit de montage
C140423 (voir pages dessins).

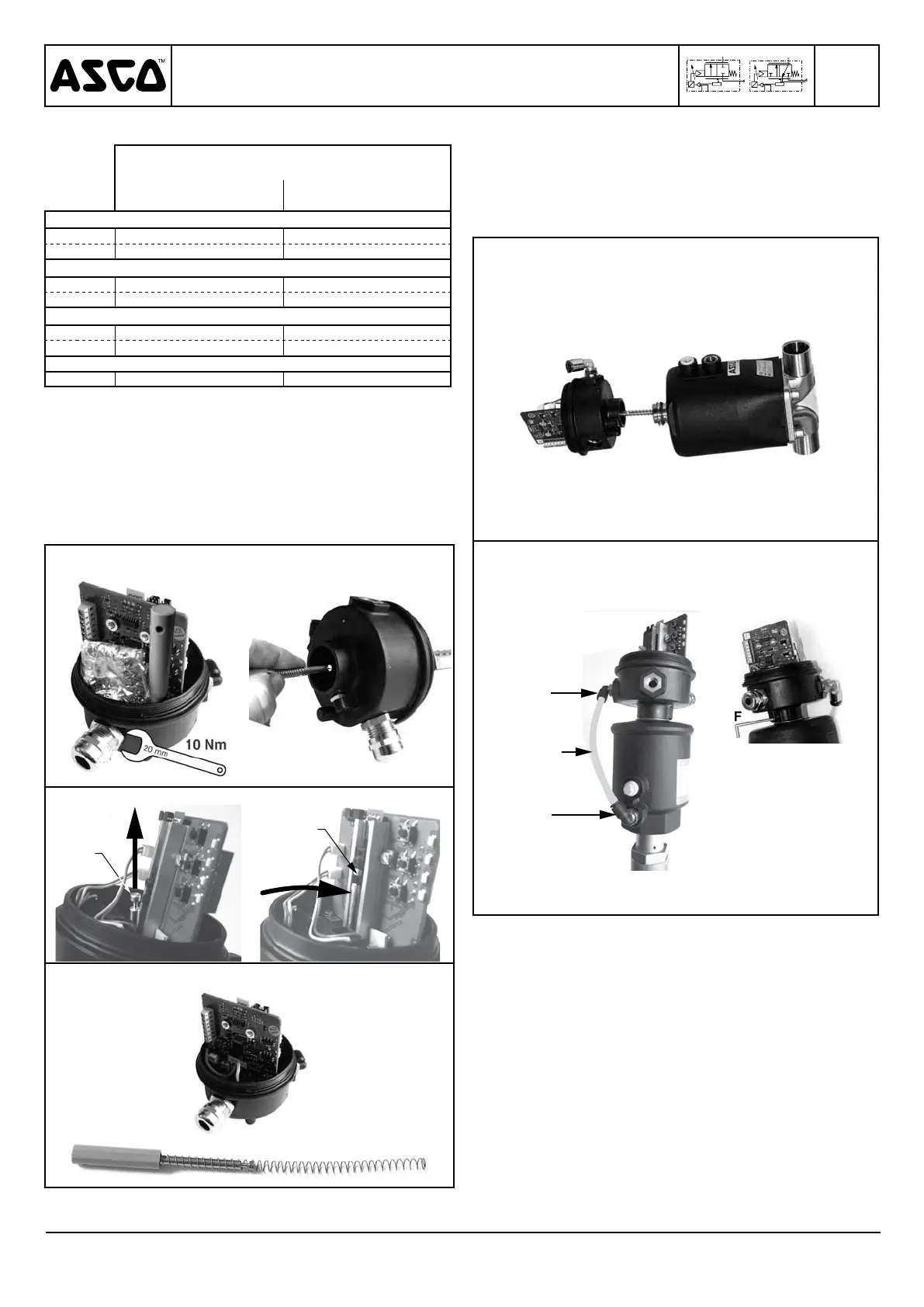

Fig. 9
Fig. 10
Fig. 11 Fig. 12
Rep. 7
Rep. 7
Fig. 13
3- Montage sur la vanne (fig. 14)
a. Vérifier que la vis F soit bien dévissée.
b. Assembler le boîtier sur son support.
c.
Orienter le raccord pneumatique Rep. 5 face à l’orifice de
pilotage Rep. 9 de la vanne et raccorder le tube Rep. 10.
(fig. 15)
d.BloquerleboîtierenpositionaveclavisFenrespectant
un couple de serrage de 1,5 Nm (fig. 16).
Fig. 14
Fig. 15 Fig. 16
Rep. 5
Rep. 9
Rep. 10
4- Raccordements
Réaliser les raccordements électriques et pneumatiques
conformément aux instructions générales.
Dans le cas d’une utilisation avec consigne en 4-20 mA,
envoyer une valeur > 4mA (exemple : 5 mA) afin de lancer
le cycle d’initialisation.
