503543-001
8
Instructions de mise en service et d'entretien
Vannes avec Positioner
D
- série Aseptique
2
1
P
•
•
•
•
•
(2)
(1)
3
P
•
•
•
•
•
(2)
(1)
2
1
•
FR

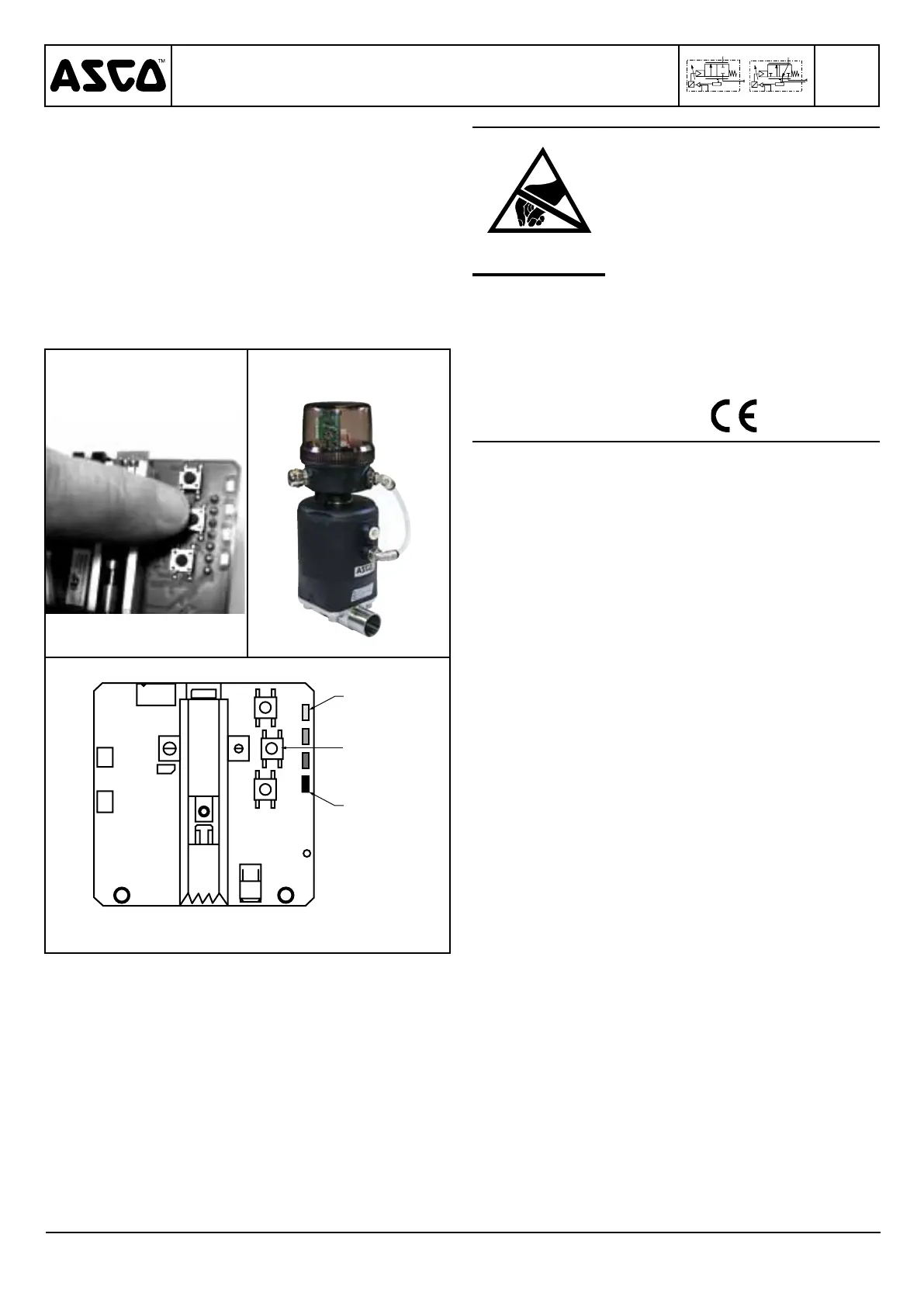

5- Réglages du nouveau boîtier
a. Mettre sous tension électrique et sous pression pneu-
matique.
b. Appuyerpendant+de3secondessurleboutonpous-
soir central Rep. 12 jusqu’à ce que les LEDS 1 (jaune) et
4 (orange) clignotent, le processus d'initialisation dé-
marre automatiquement (fig. 17 et 19).
c. Cesser d’appuyer sur le bouton poussoir et laisser l’ap-
pareil réaliser automatiquement son
cycle d’initialisation
(plusieurs ouvertures et fermetures).
d. Après 1 minute environ, la vanne s’immobilise, confor-
mément à la consigne demandée. En l'absence de
consigne, la vanne se ferme en position d'étanchéïté.
e. Refermer le couvercle avec son joint, en respectant le
couple de serrage de 5 Nm. (fig. 18)
Fig. 17 Fig. 18
78M05
LED 1
Rep. 12
LED 4
Fig. 19
ENTRETIEN
Avant toute opération d'entretien ou de remise en marche,
couper l'alimentation du positioner
D
, dépressuriser la
vanne et la purger pour prévenir tout risque d'accident
corporel ou matériel.
Ce produit est conforme aux exigences essentielles
de la Directive 2004/108/CE relative à la Compatibilité
Electromagnétique, aux exigences essentielles de la
Directive 2006/95/CE relative à la Basse Tension. Une
déclaration de conformité peut être fournie sur simple
demande
Ce produit contient des compo-
sants électroniques sensibles
aux décharges électrostatiques.
Tout contact des connexions par
une personne ou un objet chargé
d’électricité statique pourrait
entraîner la mise en panne ou
la destruction de l’appareil. Pour
réduire les risques de décharges
électrostatiques, veuillez respecter
les recommandations et précau-
tions de manipulation définies par
la norme EN100 015-1, avant toute
intervention sur ce produit.
Ne pas connecter ou déconnec-
ter cet appareil lorsqu’il est sous
tension.
ATTENTION
RESPECTER LES
PRECAUTIONS
DE MANIPULATION
DES PRODUITS
SENSIBLESAUX
DECHARGES
ELECTROSTATIQUES
