IM14229-23
1. La vanne doit être alimentée en 24V, courant continu, variation ±10%, avec un taux d'ondulation maxi. de 10% (pas
d'alimentation par pont de diode). Une surtension ou un taux d'ondulation en dehors de ces tolérances peuvent dété-
riorer l'électronique.
2) Le courant maxi. sur le pressostat est de 200 mA/4,8W (sortie PNP). La sortie est protégée contre les court-circuits
et les surcharges.
3) Si vous connectez un relais (charge inductive) sur la sortie pressostat, il est nécessaire d'utiliser une diode de roue
libre ou une varistance.
4) Utiliser un câble blindé contre les parasites et les effets électrostatiques.
5) Le corps de la vanne doit être relié à la terre par l'intermédiaire de la borne de masse PE (ØM4).

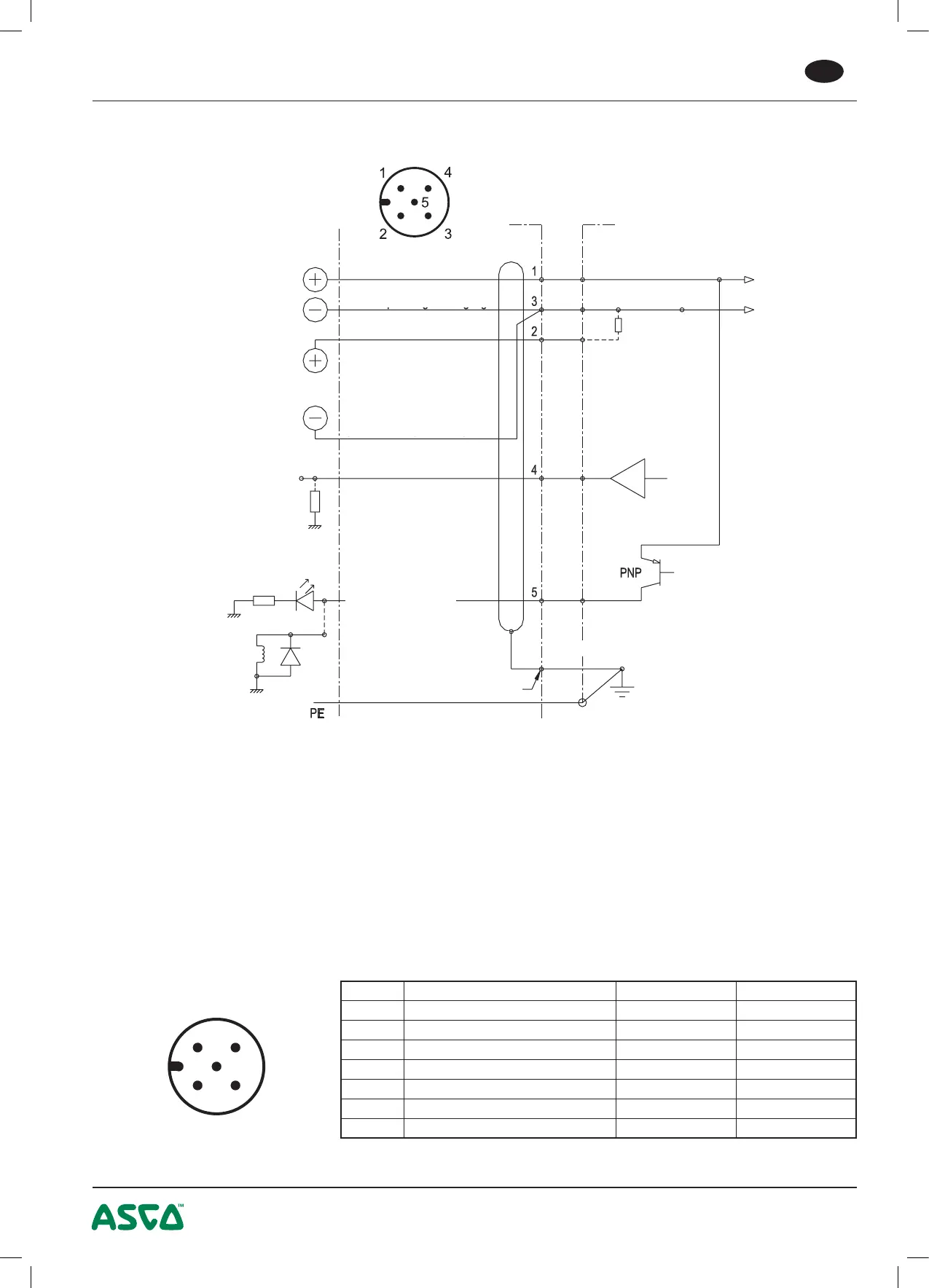

2. RACCORDEMENT ELECTRIQUE
BROCHAGE DU CONNECTEUR / REPERAGE DU CABLE
❉
Un câble de 6 fils avec masse analogique séparée est utilisé pour les longueurs de câble de plus
de 2 m afin de compenser la chute de tension pour la consigne.
broche description câble 5 fis câble 6 fils
1
Alimentaiton en tension + 24Vcc marron marron
2
Entrée de la consigne analogique blanc blanc
3
Masse d'alimentation bleu vert
Masse analogique ❉
jaune
4
Sortie analogique (valeur de retour)
noir rose
5
Sortie numérique
(pressostat)
gris gris
Gehäuse
Blindage CEM blindage blindage
5
Connecteur femelle M12 5 broches
250 Ohm
à la consigne
courant
Vanne
Connecteur M12
Alimentation +24V
Masse d’alimentation GND
Masse consigne GND
(seul pour câble à 6 fils)
Consigne
0-10V
(ou 0-20 / 4-20mA)
Retour
0-10V
(ou 0-20 / 4-20mA)
Contrôle
Sortie analogique :
Seul pour sortie cour-
tant 500 ohm maxi.
PNP si consigne atteinte
(consigne = retour)
Blindage
=200mA maxi./4.8W
Charge
inductive
Connexion M4 sur
corps de la vanne
Boîtier du connecteur
Sortie numérique :
