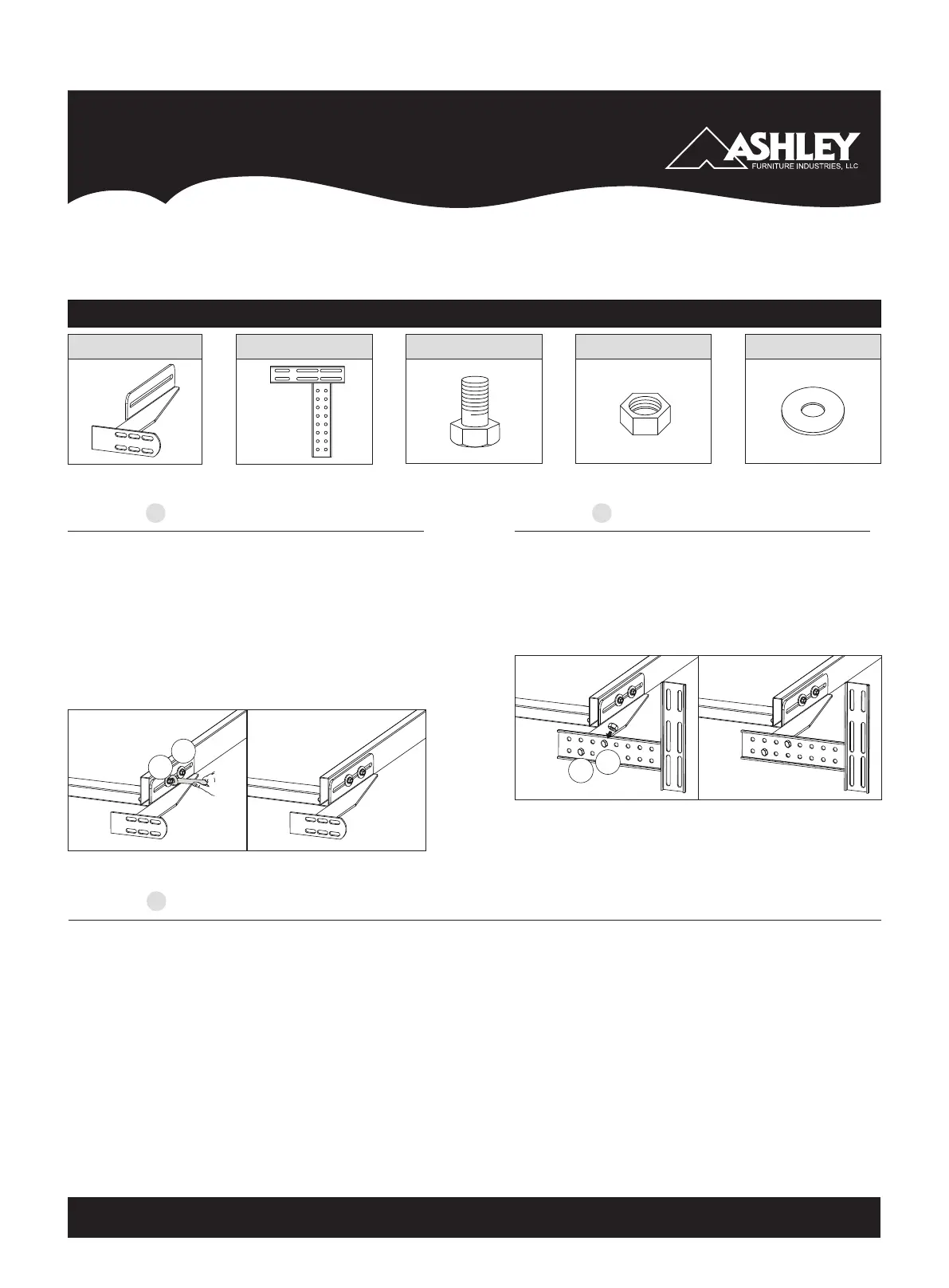

Ashley M8X332 - Guía de Instalación de Soporte de Cabecera (Opcional)

PASO 1 PASO 2
PASO 3
Guía de instalación de soporte
de cabecera (opcional)
Los soportes de la cabecera son accesorios opcionales y no están incluidos. Se necesitan una
toma de 1/2'' (13 mm) y una llave de 1/2'' (13 mm) para completar la instalación.
(2) Soportes de cabecera
(2) Soportes en T (8) M8*16 (4) Tuercas
a) Alinee el orificio de la ranura del soporte de cabecera con la
manga en la que se ajusta la pata. NO LO AJUSTE
DEMASIADO. Demasiada fuerza podría dañar la rosca.
b)El soporte de cabecera tiene dos ranuras ajustables para
acomodar cualquier tipo de estructura. Use los pernos y las
arandelas para asegurar el soporte. Asegúrese de que los pernos
estén ajustados.
a) Para colocar el soporte en T y el soporte de cabecera juntos,
necesitará (2) pernos M8×16 y (2) tuercas. Deslice los pernos por
los orificios desde el soporte en T hasta el soporte de cabecera
con la cabeza hacia fuera. Use la toma de 1/2” (13 mm) y una
llave de 1/2” (13 mm) para ajustar los pernos.
Ahora puede conectar la cabecera a las placas de ajuste con los pernos cortos y las tuercas restantes para asegurarlos a los soportes. Las
cabezas de los pernos van hacia fuera. Use una toma de 1/2” (13 mm) y una llave de 1/2” (13 mm) para ajustar los pernos.
(4) Arandelas
1
2
2
1
Número gratuito de Servicio al cliente:1-800-248-5988
COMPONENTES DEL SOPORTE DE CABECERA OPCIONALES (NO SE INCLUYEN)
—08—
