B150M Pro4/Hyper
Kasa Yetkisiz Erişim ve
Hoparlör Bağlantısı
(7 pimli SPK_CI1)
(bkz. sf.1, No. 17)
Lütfen kasa yetkisiz erişim
ve kasa hoparlörünü bu
bağlantıya takın.
Seri ATA3 Bağlayıcıları
(SATA3_0:
bkz. sf.1, No. 7)
(SATA3_1:
bkz. sf.1, No. 8)
(SATA3_2:
bkz. sf.1, No. 11)
(SATA3_3:
bkz. sf.1, No. 12)
(SATA3_4:
bkz. sf.1, No. 14)
(SATA3_5:
bkz. sf.1, No. 13)
Bu altı SATA3 bağlayıcısı,
veri aktarım hızı 6,0 Gb/
sn'ye kadar olan dahili
depolama aygıtları için
tasarlanmış SATA veri
kablolarını destekler.
* M2_1 bir SATA tipi
M.2 aygıtı tarafından
kullanılıyorsa, SATA3_0
devre dışı bırakılacaktır.
USB 2.0 Bağlantı
(9 pimli USB1_2)
(bkz. sf.1, No. 18)
(9 pimli USB3_4)
(bkz. sf.1, No. 19)
Bu ana kartta iki
bağlantı vardır. Bu
USB 2.0 bağlantısı, iki
adet bağlantı noktasını
destekleyebilir.
USB 3.0 Bağlantı
(19-pin USB3_5_6)
(bkz. sf.1, No. 9)
Bu anakart üzerinde,
G/Ç paneli üzerindeki
dört USB 3.0 bağlantı
noktasının yanı sıra
bir adet bağlantı
bulunmaktadır. Bu
USB 3.0 bağlantısı, iki
adet bağlantı noktasını
destekleyebilir.

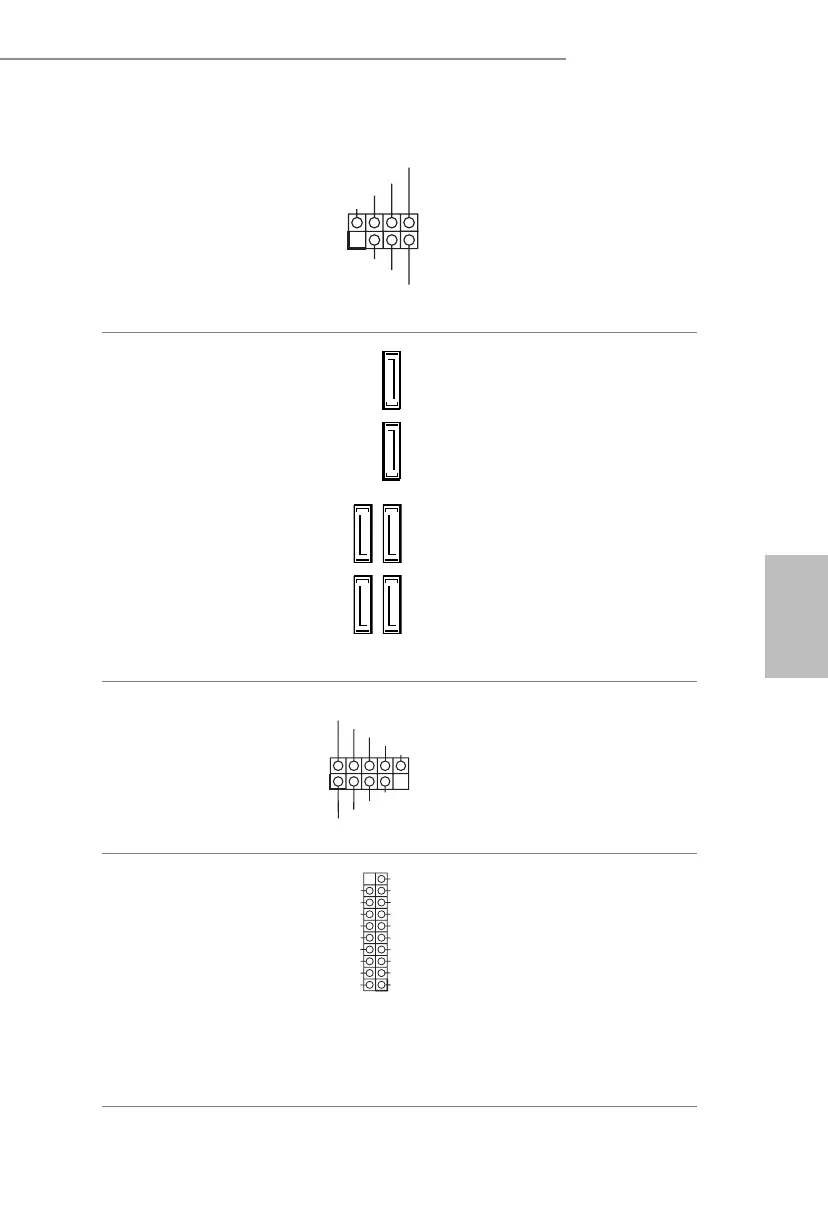

1
+5V
DUMMY
SIGNAL
GND
DUMMY
SPEAKER
DUMMY
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
SATA3_4
SATA3_1
SATA3_5
SATA3_2
SATA3_0
SATA3_3
