142
繁體中文
1.4 板載排針及接頭

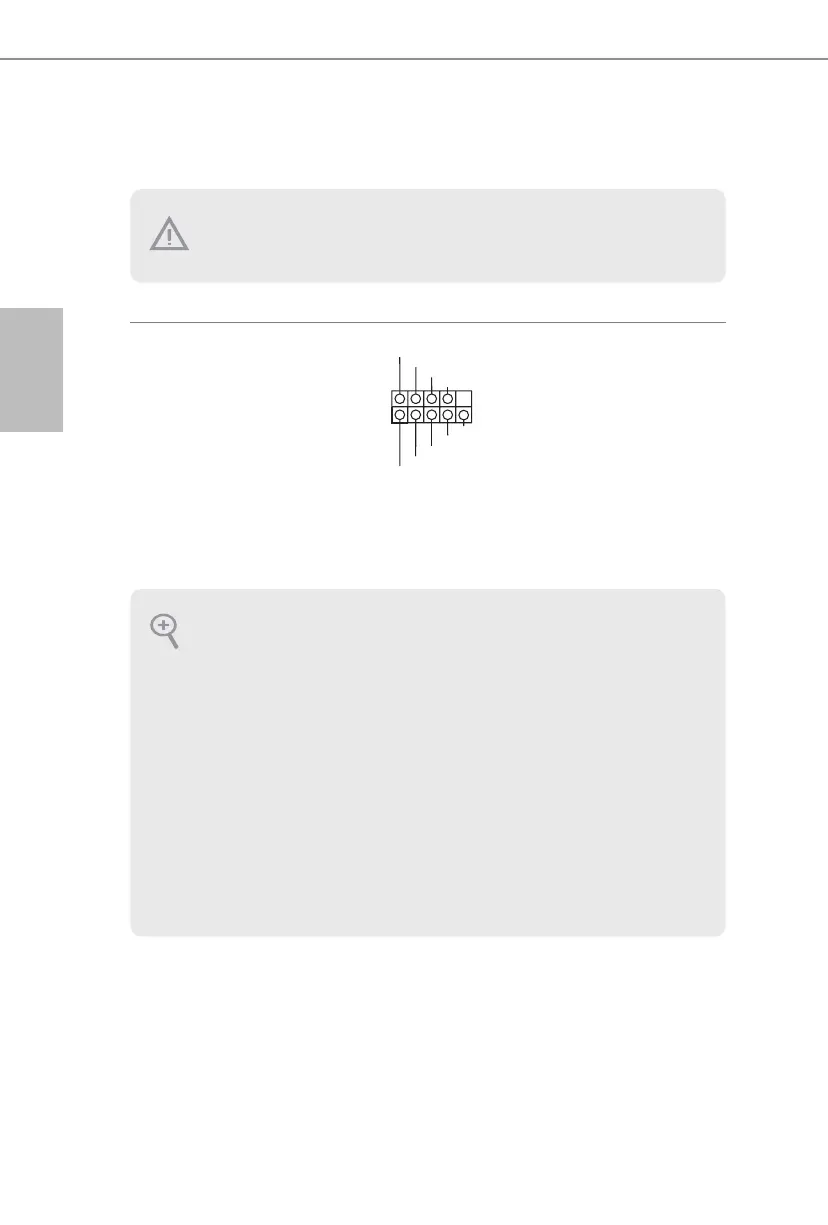

系統面板排針
(9-pin PANEL1)
（請參閱第 1 頁， 編號 16）
請依照以下的針腳排
列將機殼上的電源開
關、重 設 開 關 及 系 統
狀態指示燈連接至此
排 針。在 連 接 纜 線 之
前 請 注 意 正負 針 腳。
GND
RESET#
PWRBTN#
PLED-
PLED+
GND
HDLED-
HDLED+
1
GND
PWRBTN ( 電源開關 )：
連接至機殼前面板上的電源開關。您可設定使用電源開關關閉系統電源的方式。
RESET ( 重
設開關 )：
連接至機殼前面板上的重設開關。若電腦凍結且無法執行正常重新啟動，按下重設開
關 即 可重 新啟 動 電 腦。
PLED ( 系
統電源 LED)：
連接至機殼前面板上的電源狀態指示燈。系統正在運作時，此 L
ED 會 亮 起。系 統 進 入
S1/S3 睡 眠 狀 態 時，L
ED 會持續閃爍。系統進入 S4 睡眠狀態或關機 (S5) 時，LED 會熄
滅。
HDLED ( 硬
碟活動 LED)：
連接至機殼前面板上的硬碟活動 LED。
硬碟正在讀取或寫入資料時，LED 會亮 起。
各 機 殼 的 前 面 板 設 計 各 有 不 同。前 面 板 模 組 主 要 是 由 電 源 開 關、重 設 開 關、電 源 L
ED、
硬碟活動 L
ED、喇叭及其他裝置組成。將機殼前面板模組連接至此排針時，請確定佈
線 及 針 腳 指 派 皆 正 確 相 符。
板載排針及接頭都不是跳線。請勿將跳線帽套在這些排針及接頭上。將跳線帽套在排
針及接頭上，將造成主機板永久性的受損。
