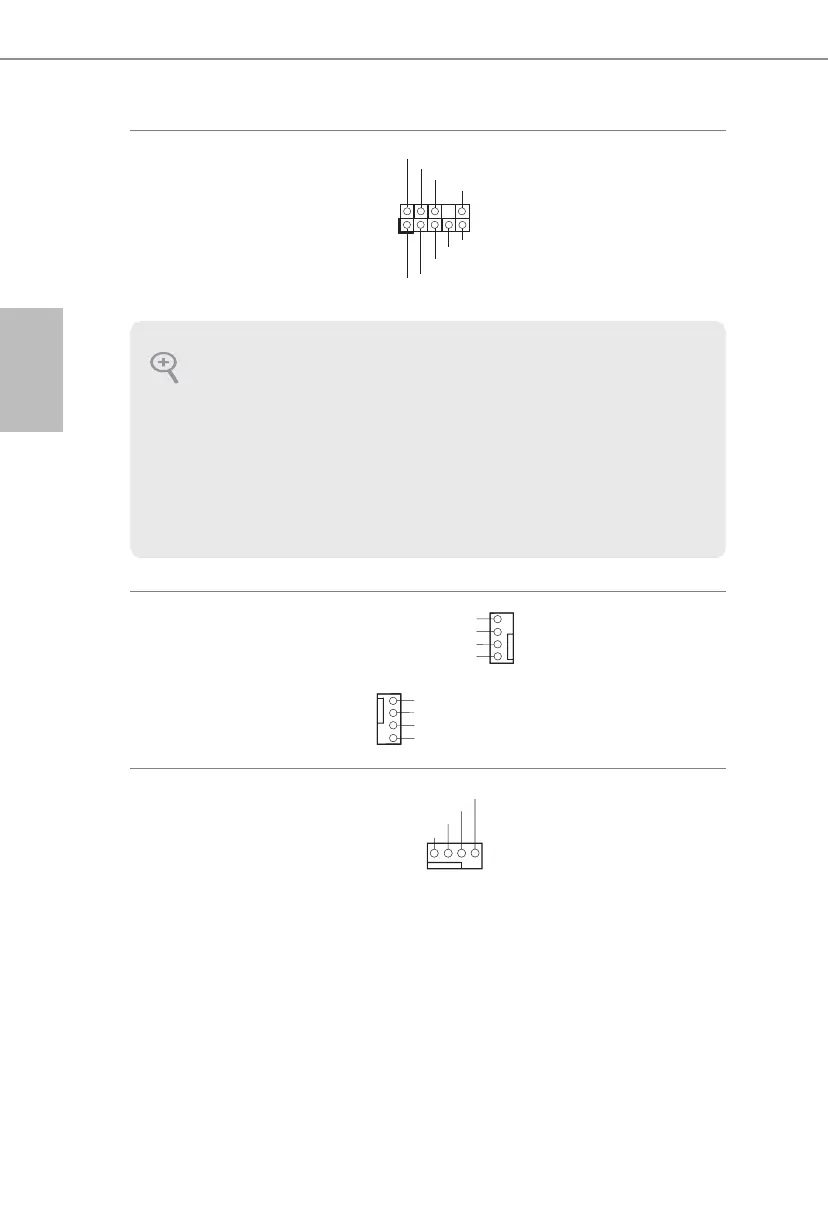

前面板音訊排針
(9-pin HD_AUDIO1)
（請參閱第 1 頁，編 號 23）
本排針適用於連接
音訊裝置至前面板
音 訊。
機殼風扇接頭
(4-pin CHA_FAN1)
（請參閱第 1 頁， 編號 2
4）
(4-pin CHA_FAN2)
（請參閱第 1 頁， 編號 10）
請將風扇纜線連接
至風扇接頭，並比對
黑 線 及 接 地 針 腳。
CPU 風扇接頭
(4-pin CPU_FAN1)
（請參閱第 1 頁， 編號 2）
(3-pin CPU_FAN2)
（請參閱第 1 頁， 編號 3）
本主機板配備 4-Pin
CPU 風扇 ( 靜音風
扇 ) 接 頭。若 您 計 畫
連接 3-Pin CPU 風
扇，請 接 至 Pin 1-3。
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
1.
高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必須支援
HDA 才能正確運作。請依本手冊及機殼手冊說明安裝系統。
2.
若您使用 AC’97 音訊面板，請按照以下步驟安裝至前面板音訊排針：
A. 將 Mic_IN (MIC) 連接至 M
IC2_L。
B. 將 Audio_R (RIN) 連接至 OU
T2_R 且將 Audio_L (LIN) 連接至 OUT2_L。
C. 將接地 (G
ND) 連接至接地 (GND)。
D. MIC_RET 及 OUT_RET 僅供 H
D 音訊面板使用。您不需要在 AC’97 音訊面板上
連 接。
E. 若要啟動前側麥克風，請前往 Realtek 控 制 面 板 中 的「 F
rontMic」標 籤 調 整「 錄 音
音 量 」。
FAN_VOLTAGE
GND
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTR
OL
