ASROCK B150M Pro4/Hyper - Page 37

35
Deutsch
B150M Pro4/Hyper

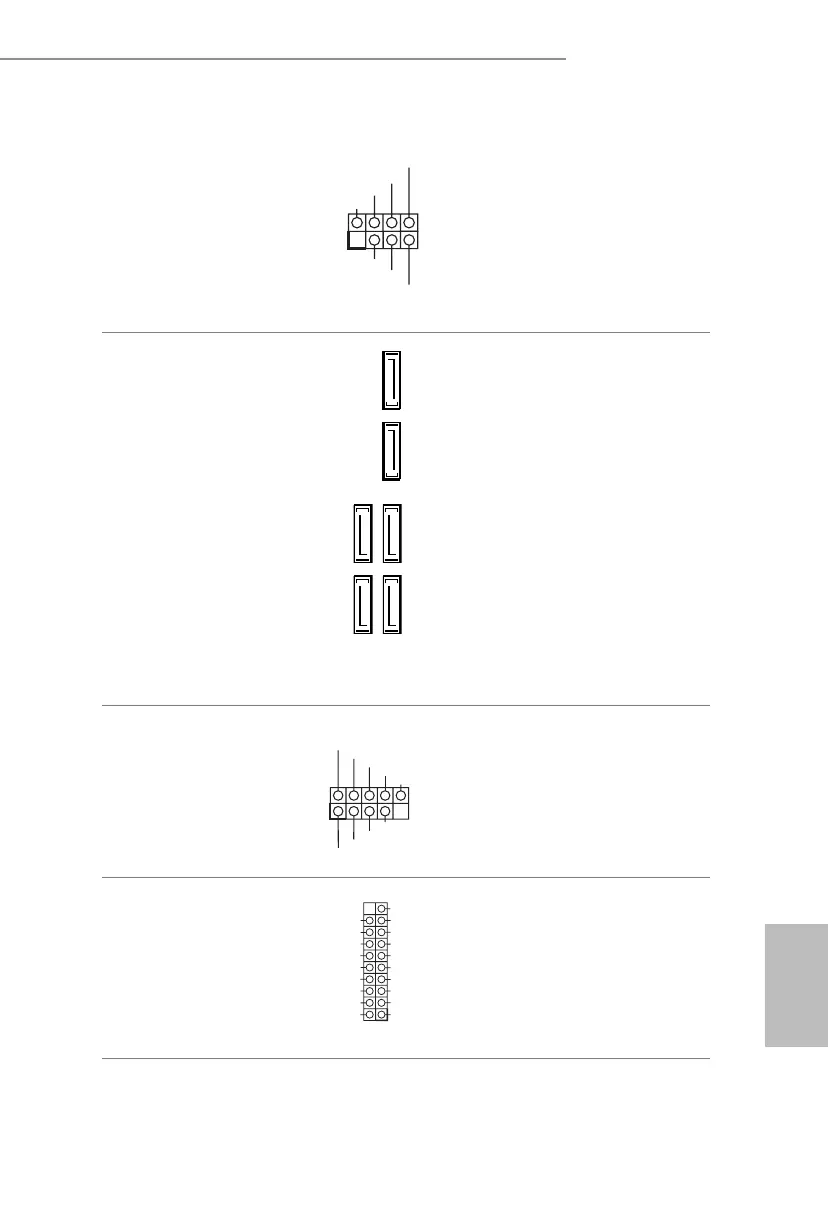

Gehäuseeingris- und
Lautsprecher-Stileiste
(7-polig, SPK_CI1)
(siehe S. 1, Nr. 17)
Bitte verbinden Sie Gehäu-
seeingrisvorrichtung und
den Gehäuselautsprecher
mit dieser Stileiste.
Serial-ATA-III-
Anschlüsse
(SATA3_0:
siehe S. 1, Nr. 7)
(SATA3_1:
siehe S. 1, Nr. 8)
(SATA3_2:
siehe S. 1, Nr. 11)
(SATA3_3:
siehe S. 1, Nr. 12)
(SATA3_4:
siehe S. 1, Nr. 14)
(SATA3_5:
siehe S. 1, Nr. 13)
Diese zwei SATA-III-
Anschlüsse unterstützen
SATA-Datenkabel für
interne Speichergeräte mit
einer Datenübertragungsges
chwindigkeit bis 6,0 Gb/s.
* Wenn M2_1 durch ein
SATA-Typ-M.2-Gerät
belegt ist, wird SATA3_0
deaktiviert.
USB 2.0-Stileiste
(9-polig, USB1_2)
(siehe S. 1, Nr. 18)
(9-polig, USB3_4)
(siehe S. 1, Nr. 19)
Es gibt eine Stileiste an
diesem Motherboard.
Diese USB 2.0-Stileiste
unterstützt zwei Ports.
USB 3.0-Stileiste
(19-polig, USB3_5_6)
(siehe S. 1, Nr. 8)
Neben vier USB 3.0-Ports an
der E/A-Blende bendet sich
eine Stileiste an diesem
Motherboard. Diese USB
3.0-Stileiste unterstützt
zwei Ports.
1
+5V
DUMMY
SIGNAL
GND
DUMMY
SPEAKER
DUMMY
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
SATA3_4
SATA3_1
SATA3_5
SATA3_2
SATA3_0
SATA3_3
