37
Deutsch
B150M Pro4/Hyper

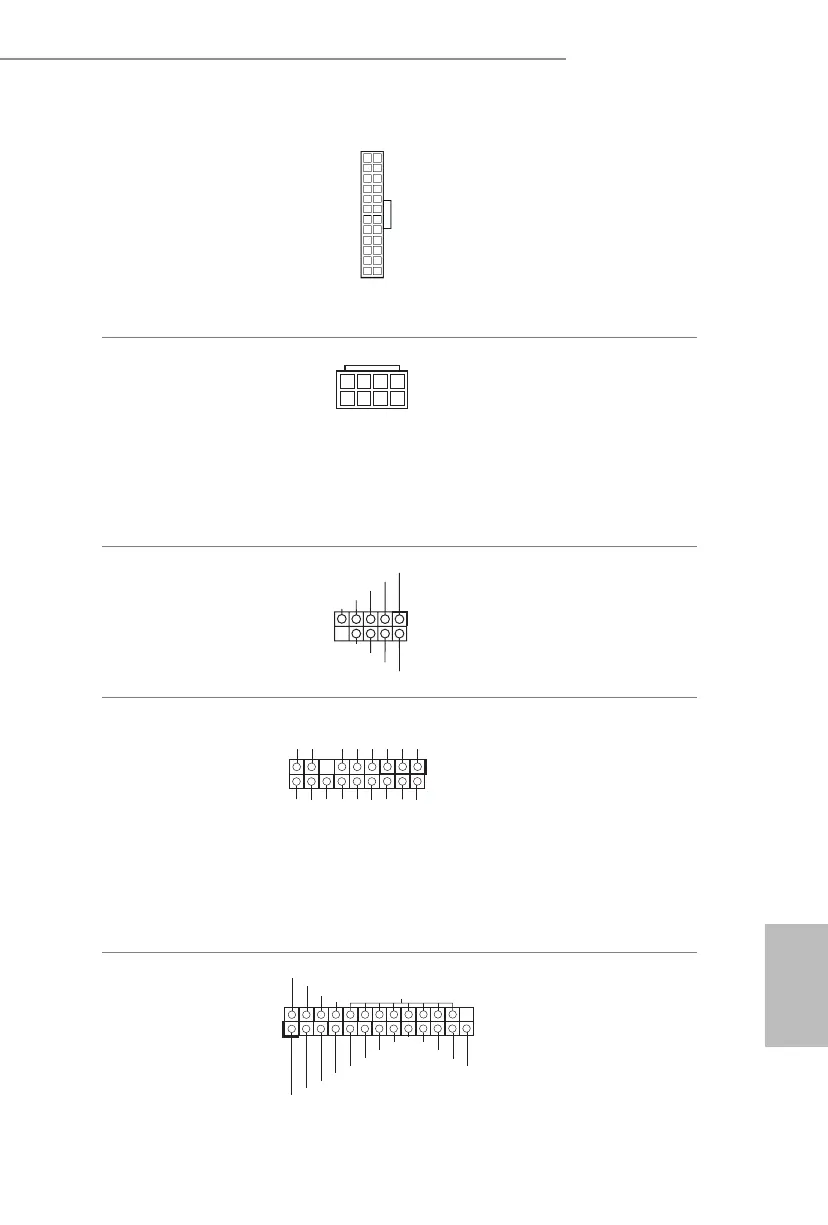

ATX-Netzanschluss
(24-polig, ATXPWR1)
(siehe S. 1, Nr. 6)
Dieses Motherboard
bietet einen 24-poligen
ATX-Netzanschluss.
Bitte schließen Sie es zur
Nutzung eines 20-poligen
ATX-Netzteils entlang
Kontakt 1 und Kontakt 13
an.
ATX-12-V-Netzanschluss
(8-polig, ATX12V1)
(siehe S. 1, Nr. 1)
Dieses Motherboard bietet
einen 8-poligen ATX-
12-V-Netzanschluss.
Bitte schließen Sie es zur
Nutzung eines 4-poligen
ATX-Netzteils entlang
Kontakt 1 und Kontakt 5
an.
Serieller-Port-Stileiste
(9-polig, COM1)
(siehe S. 1, Nr. 22)
Diese COM1-Stileiste
unterstützt ein Modul
für serielle Ports.
TPM-Stileiste
(17-polig, TPMS1)
(siehe S. 1, Nr. 20)
Dieser Anschluss unterstützt
das Trusted Platform Module-
(TPM) System, das Schlüssel,
digitale Zertikate, Kennwörter
und Daten sicher auewahren
kann. Ein TPM-System hil
zudem bei der Stärkung der Net-
zwerksicherheit, schützt digitale
Identitäten und gewährleistet
die Plattformintegrität.
Druckanschluss-
Stileiste
(25-polig, LPT1)
(siehe S. 1, Nr. 21)
Diese Schnittstelle ist für
Druckerkabel vorgesehen und
ermöglicht bequemes An-
schließen von Druckern.
12
1
24
13
1
AFD#
ERROR#
PINIT#
GND
SLIN#
STB#
SPD0
SPD1
SPD2
SPD3
SPD4
SPD5
SPD6
SPD7
ACK#
BUSY
PE
SLCT
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
1
GN D
SM B _ DATA_MAIN
LA D 2
LA D 1
GN D
S_ P W RDWN #
SE R I RQ #
GN
D
P CI CL K
P CI RST
#
LA D 3
+3 V
LA D 0
+3VS B
GN D
FR A M E
SM B _ CLK_MAIN
4 1
8 5
