46
Français

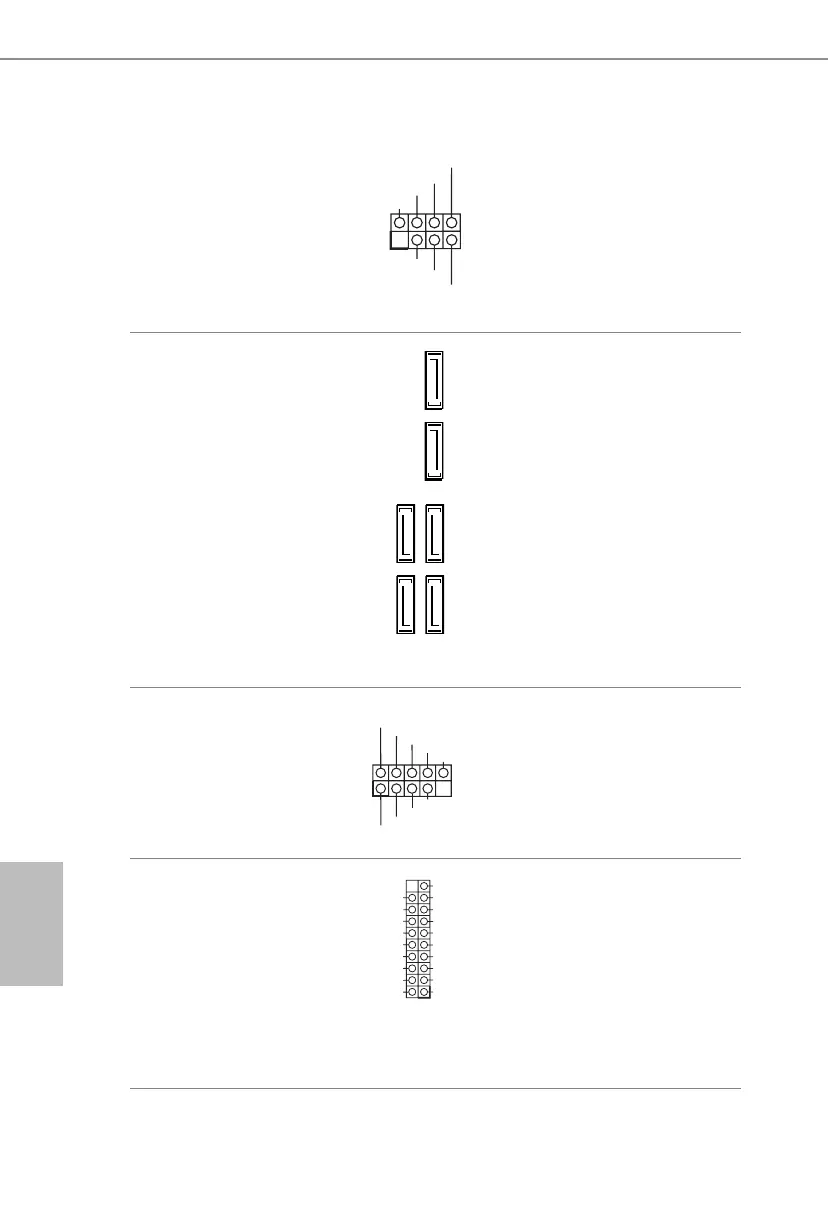

Prise DEL d’alimentation et
emplacement sur châssis
(SPK_CI1 à 7broches)
(voir p.1, No. 17)
Veuillez brancher
l'emplacement sur le châs-
sis et le haut-parleur du
châssis sur ce connecteur.
Connecteurs Serial ATA3
(SATA3_0:
voir p.1, No. 7)
(SATA3_1:
voir p.1, No. 8)
(SATA3_2:
voir p.1, No. 11)
(SATA3_3:
voir p.1, No. 12)
(SATA3_4:
voir p.1, No. 14)
(SATA3_5:
voir p.1, No. 13)
Ces six connecteurs
SATA3 sont compatibles
avec les câbles de données
SATA pour les appareils
de stockage internes
avec un taux de transfert
maximal de 6,0 Go/s.
* Si M2_1 est occupé
par un périphérique M.2
type SATA, SATA3_0 est
désactivé.
Embases USB 2.0
(USB1_2 à 9broches)
(voir p.1, No. 18)
(USB3_4 à 9broches)
(voir p.1, No. 19)
Cette carte mère est dotée
de deux embases. Chaque
embase USB 2.0 peut
prendre en charge deux
ports.
Embases USB 3.0
(USB3_5_6 à 19 broches)
(voir p.1, No. 9)
En plus des quatre ports
USB 3.0 sur le panneau
E/S, cette carte mère
est dotée d’une embase
supplémentaire. Cette
embase USB 3.0 peut
prendre en charge deux
ports.
1
+5V
DUMMY
SIGNAL
GND
DUMMY
SPEAKER
DUMMY
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
SATA3_4
SATA3_1
SATA3_5
SATA3_2
SATA3_0
SATA3_3
