57
Italiano
B150M Pro4/Hyper

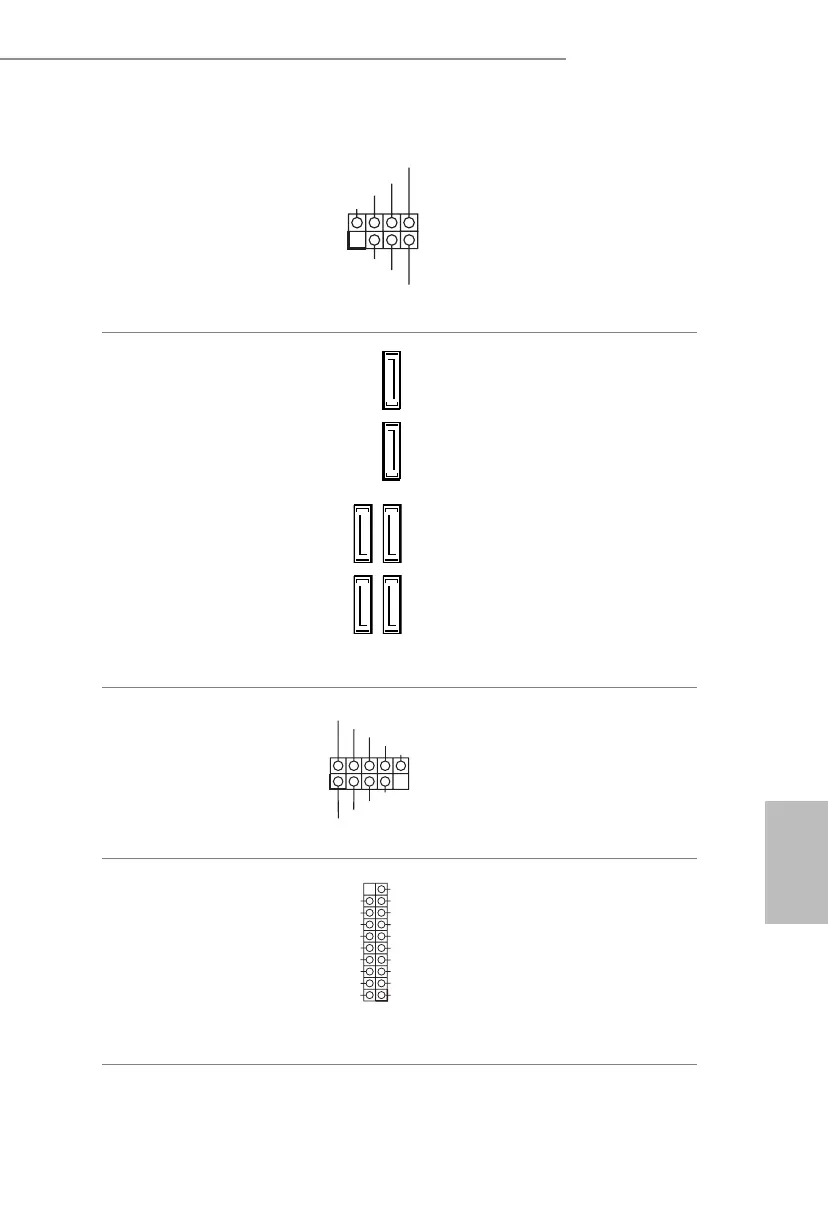

Collegamento
altoparlante e intrusione
telaio
(SPK_CI1 a 7 pin)
(vedere pag. 1, n. 17)
Collegare l’intrusione
telaio e l’altoparlante a
questo collegamento.
Connettori Serial ATA3
(SATA3_0:
vedere pag. 1, n. 7)
(SATA3_1:
vedere pag. 1, n. 8)
(SATA3_2:
vedere pag.1, n. 11)
(SATA3_3:
vedere pag.1, n. 12)
(SATA3_4:
vedere pag.1, n. 14)
(SATA3_5:
vedere pag.1, n. 13)
Questi sei connettori
SATA3 supportano cavi
dati SATA per dispositivi
di archiviazione interna,
con una velocità di
trasferimento dati no a
6,0 Gb/s.
* Se M2_1 è occupato
da un dispositivo M.2 di
tipo SATA, SATA3_0 sarà
disabilitato.
Header USB 2.0
(USB1_2 a 9 pin)
(vedere pag. 1, n. 18)
(USB3_4 a 9 pin)
(vedere pag. 1, n. 19)
Su questa scheda madre vi
sono due header. Ciascun
header USB 2.0 può
supportare due porte.
Header USB 3.0
(USB3_5_6 a 19 pin)
(vedere pag. 1, n. 9)
Oltre alle quattro porte
USB 3.0 del pannello I/
O, questa scheda madre
è dotata di un collettore.
Questo connettore USB
3.0 può supportare due
porte.
1
+5V
DUMMY
SIGNAL
GND
DUMMY
SPEAKER
DUMMY
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
SATA3_4
SATA3_1
SATA3_5
SATA3_2
SATA3_0
SATA3_3
