59
B150M Pro4/Hyper

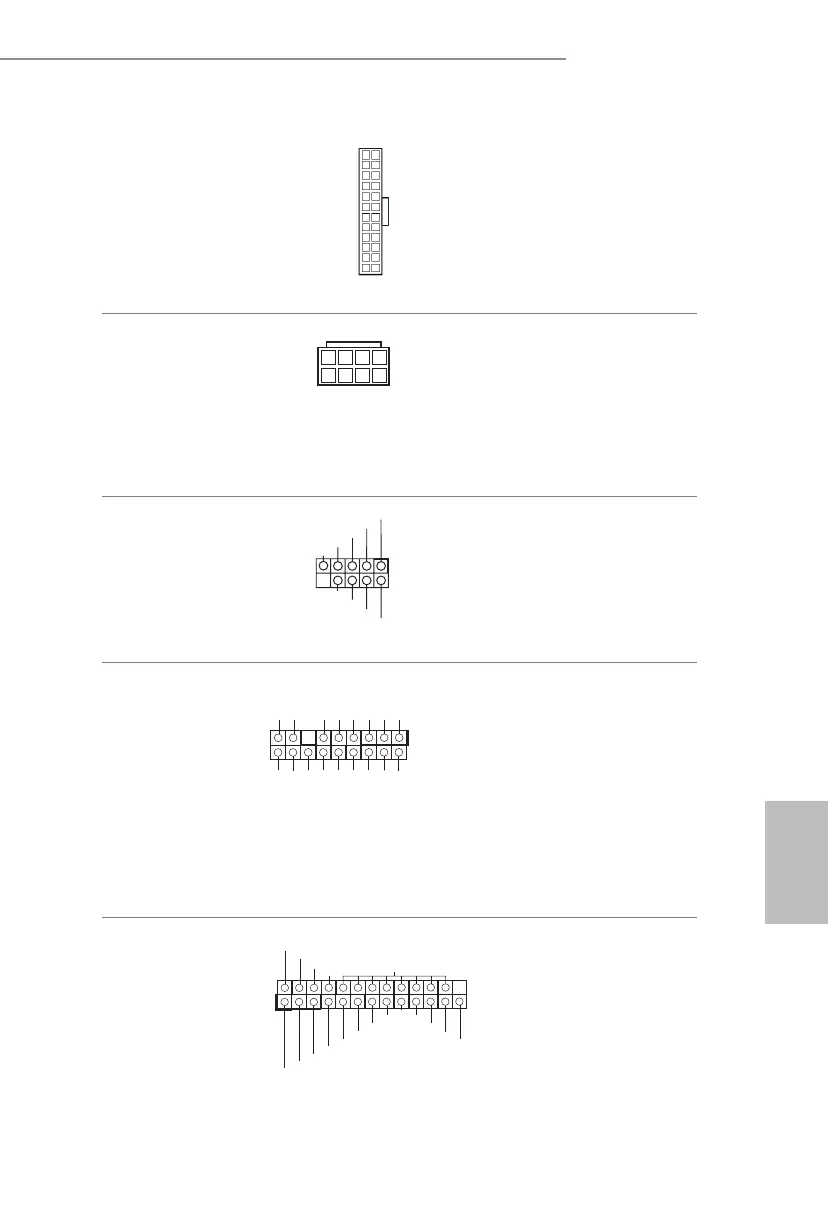

Connettore di
alimentazione ATX
(ATXPWR1 a 24 pin)
(vedere pag. 1, n. 6)
Questa scheda madre è
dotata di un connettore
di alimentazione ATX
a 24 pin. Per utilizzare
un'alimentazione ATX a
20 pin, collegarla lungo il
pin 1 e il pin 13.
Connettore di
alimentazione ATX da
12 V
(ATX12V1 a 8 pin)
(vedere pag. 1, n. 1)
Questa scheda madre è
dotata di un connettore di
alimentazione ATX da 12
V a 8 pin. Per utilizzare
un'alimentazione ATX a
4 pin, collegarla lungo il
pin 1 e il pin 5.
Header porta seriale
(COM1 a 9 pin)
(vedere pag. 1, n. 22)
Questo header COM1
supporta un modulo di
porta seriale.
Header TPM
(TPMS1 a 17 pin)
(vedere pag. 1, n. 20)
Questo connettore supporta il
sistema Trusted Platform Module
(TPM), che può archiviare in
modo sicuro chiavi, certi-
cati digitali, password e dati. Un
sistema TPM permette anche di
potenziare la sicurezza della rete,
di proteggere identità digitali e
di garantire l'integrità della piat-
taforma.
Header porta di stampa
(LPT1 a 25 pin)
(vedere pag. 1, n. 21)
Si tratta di un'interfaccia per il
cavo della porta di stampa che
consente una comoda con-
nessione ai dispositivi della stam-
pante.
12
1
24
13
1
AFD#
ERROR#
PINIT#
GND
SLIN#
STB#
SPD0
SPD1
SPD2
SPD3
SPD4
SPD5
SPD6
SPD7
ACK#
BUSY
PE
SLCT
CCTS#1
RRTS#1
DDSR#1
DDTR#1
GND
TTXD1
1
1
GN D
LA D 2
LA D 1
GN D
S_ P W RDWN #
SE R I RQ #
GN
D
P CI CL K
P CI RST
LA D 3
+3 V
LA D 0
+3VS B
GN D
FR A M E
SM B _ CLK_MAIN
