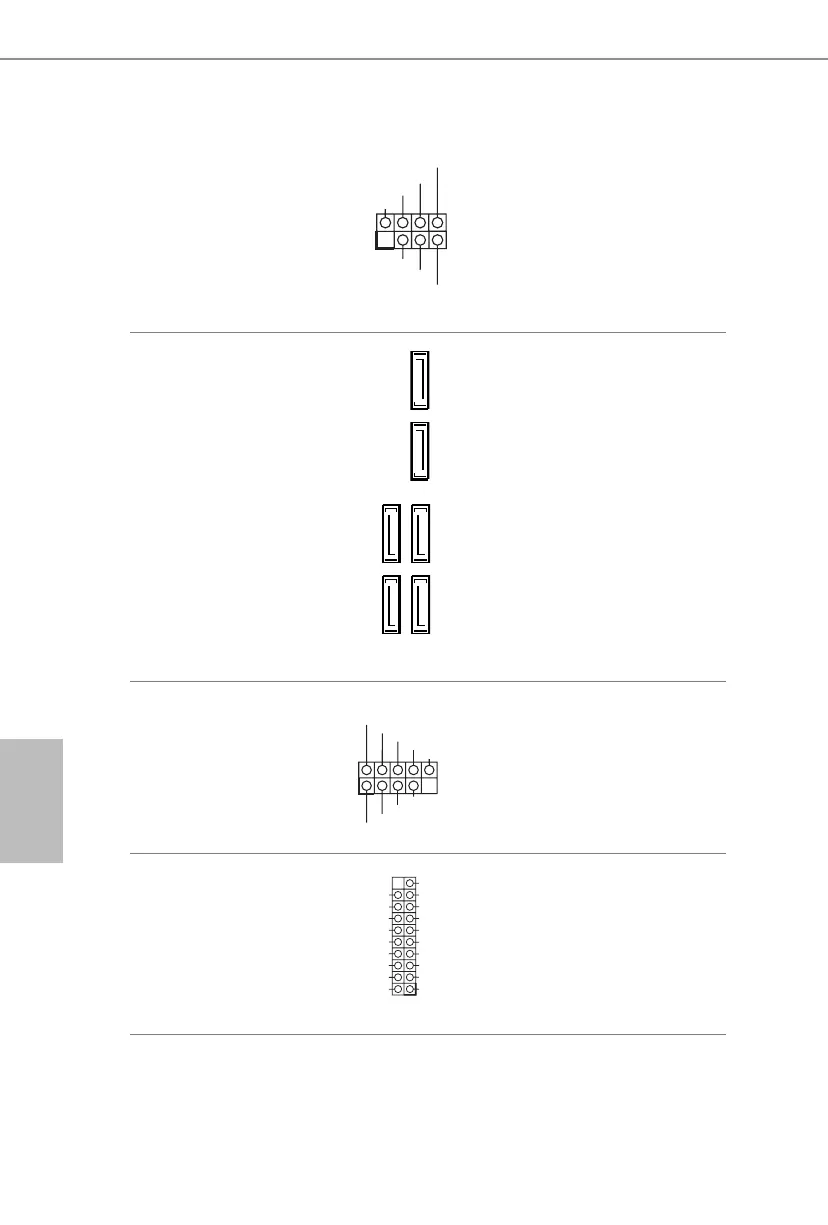

Cabezal de intrusión de
chasis y de altavoces
(SPK_CI1 de 7 contactos)
(consulte la pág.1, N.º 17)
Conecte la intrusión de
chasis y el altavoz del
chasis a este cabezal.
Conectores Serie ATA3
(SATA3_0:
consulte la pág.1, N.º 7)
(SATA3_1:
consulte la pág.1, N.º 8)
(SATA3_2:
consulte la pág.1, N.º 11)
(SATA3_3:
consulte la pág.1, N.º 12)
(SATA3_4:
consulte la pág.1, N.º 14)
(SATA3_5:
consulte la pág.1, N.º 13)
Estos seis conectores
SATA3 son compatibles
con cables de datos SATA
para dispositivos de
almacenamiento interno
con una velocidad de
transferencia de datos de
hasta 6,0 Gb/s.
* Si M2_1 se ocupa con
un dispositivo M.2 de
tipo SATA, SATA3_0 se
deshabilitará.
Cabezal USB 2.0
(USB1_2 de 9 contactos)
(consulte la pág.1, N.º 18)
(USB3_4 de 9 contactos)
(consulte la pág.1, N.º 19)
Esta placa base contiene
dos cabezales. Cada
cabezal USB 2.0 admite
dos puertos.
Cabezal USB 3.0
(USB3_5_6 de 19 pines)
(consulte la pág.1, N.º 9)
Además de cuatro puertos
USB 3.0 en el panel I/O,
esta placa base contiene
un cabezal. Cada base
de conexiones USB 3.0
admite dos puertos.
