ASROCK B150M Pro4/Hyper - Page 81

79
Русский
B150M Pro4/Hyper

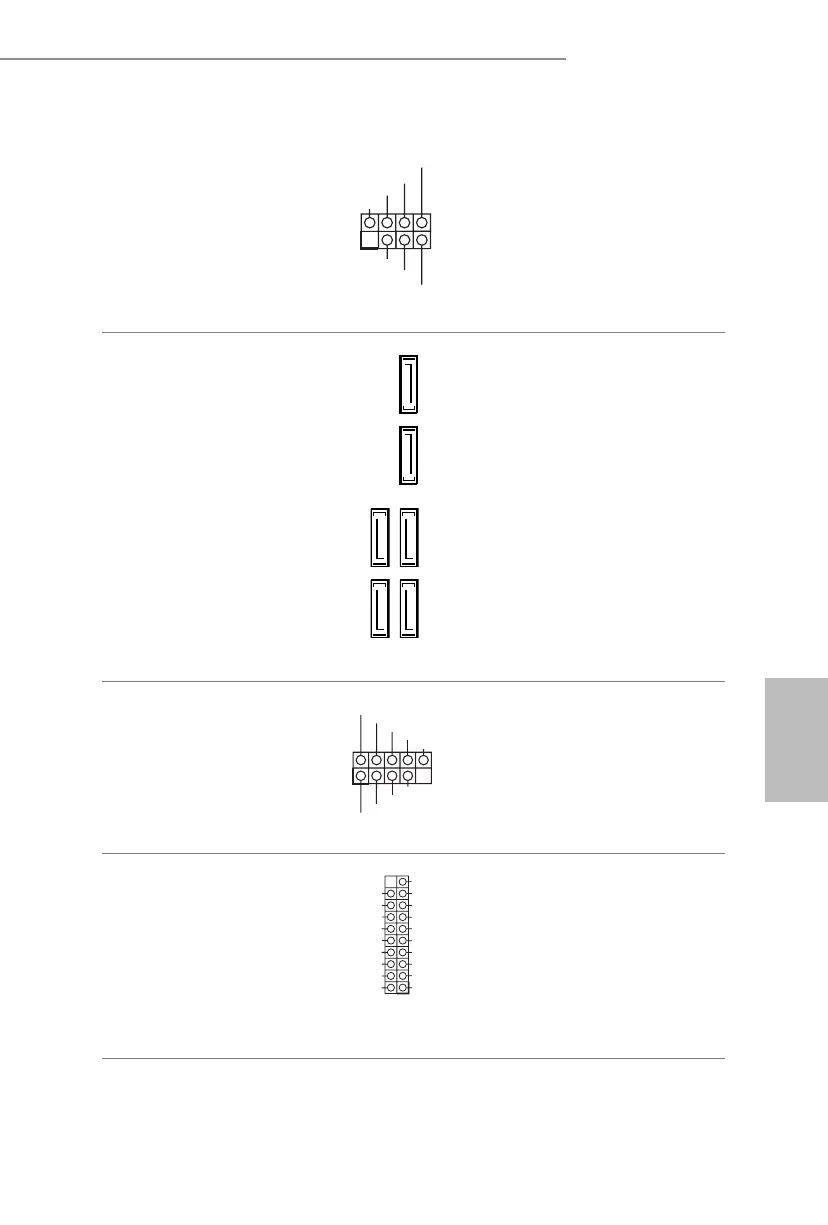

Колодка с разъемами
датчика вскрытия корпуса
и динамика
(7-контактный SPK_CI1)
(См. стр. 1, № 1
7
)
Предназначена для
подключения датчика
вскрытия корпуса и
корпусного динамика.
Разъемы Serial ATA3
(SATA3_0:
См. стр. 1, №
7
)
(SATA3_1:
См. стр. 1, №
8
)
(SATA3_2:
см. стр.1, № 1
1
)
(SATA3_3:
см. стр.1, № 1
2
)
(SATA3_4:
см. стр.1, № 1
4
)
(SATA3_5:
см. стр.1, № 1
3
)
Эти шесть разъемов
SATA3 предназначены
для подключения кабелей
SATA внутренних
запоминающих
устройств для передачи
данных со скоростью до
6,0 Гб/с.
* Если слот M2_1 занят
устройством М.2 типа
SATA, интерфейс
SATA3_0 будет отключен.
Колодка USB 2.0
(9-контактная, USB1_2)
(См. стр. 1, № 18)
(9-контактная, USB3_4)
(См. стр. 1, № 19)
На системной плате
размещена двух колодка.
Эта колодка USB 2.0
может поддерживать два
порта.
Колодка USB 3.0
(19-контактная, USB3_5_6)
(См. стр. 1, № 9)
Кроме четыре портов
USB 3.0 на панели ввода-
вывода на системной
плате также имеется одна
колодка. Эта колодка USB
3.0 может поддерживать
два порта.
1
+5V
DUMMY
SIGNAL
GND
DUMMY
SPEAKER
DUMMY
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
SATA3_4
SATA3_1
SATA3_5
SATA3_2
SATA3_0
SATA3_3
