B150M Pro4/Hyper

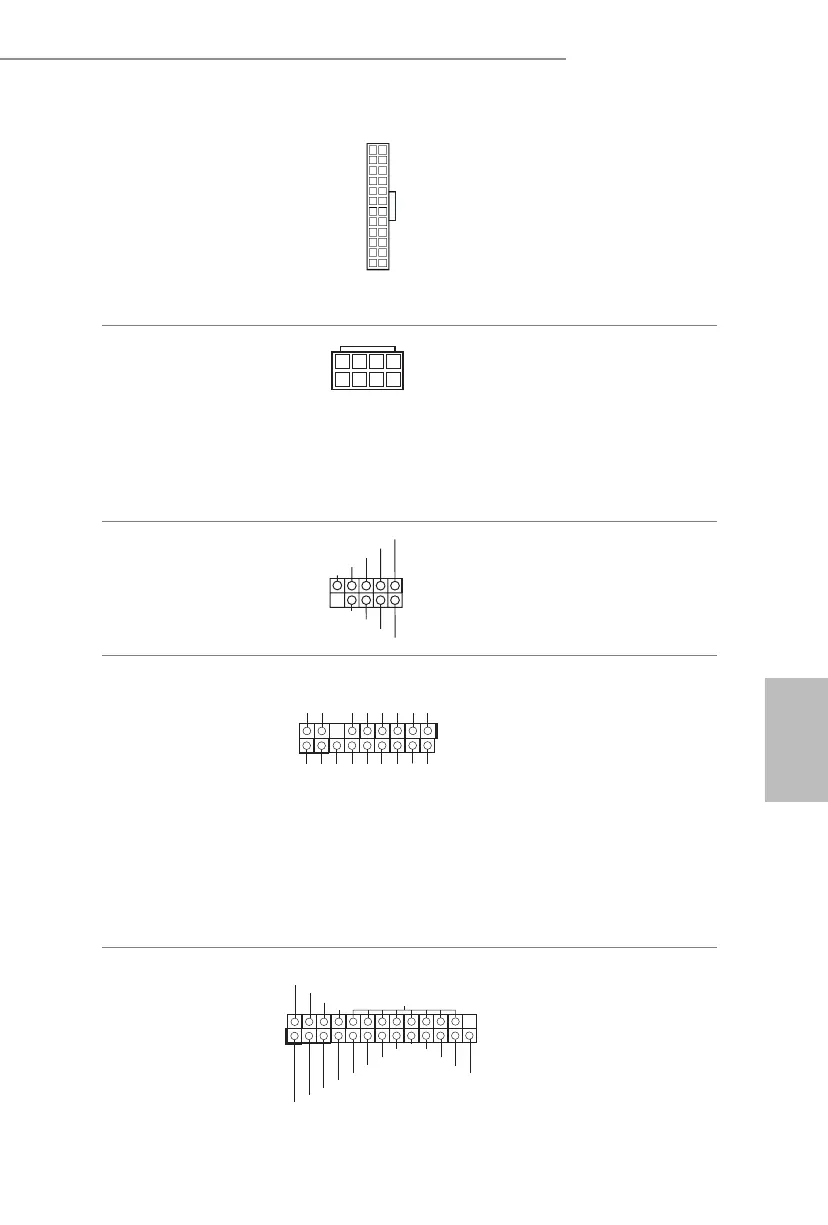

Разъем питания АТХ
(24-контактный,
AT XPWR1)
(См. стр. 1, № 6)
Эта материнская плата
снабжена 24-контактным
разъемом питания АТХ.
Чтобы использовать
20-контактный
разъем питания ATX,
подключите его вдоль
контакта 1 и контакта 13.
Разъем питания
АТХ 12 В
(8-контактный, ATX12V1)
(См. стр. 1, № 1)
Эта материнская плата
снабжена 8-контактным
разъемом питания АТХ
12 В. Чтобы использовать
4-контактный
разъем питания ATX,
подключите его вдоль
контакта 1 и контакта 5.
Колодка
последовательного порта
(9-контактная, COM1)
(См. стр. 1, № 22)
Колодка COM1
поддерживает
подключение модуля
последовательного порта.
Колодка ТРМ
(17-контактная, TPMS1)
(См. стр. 1, № 20)
Этот разъем обеспечивает
поддержку системы Trusted
Platform Module (TPM), которая
способна обеспечить надежное
хранение ключей, цифровых
сертификатов, паролей и
данных. Система ТРМ также
повышает уровень сетевой
безопасности, защищает
цифровые идентификаторы
и обеспечивает целостность
платформы.
Колодка порта принтера
(25-контактная, LPT1)
(См. стр. 1, № 21)
Это — интерфейс для
подключения кабеля порта
принтера, обеспечивающий
удобное подключение устройств
печати.
