ASROCK B150M Pro4/Hyper - Page 92

90
Português

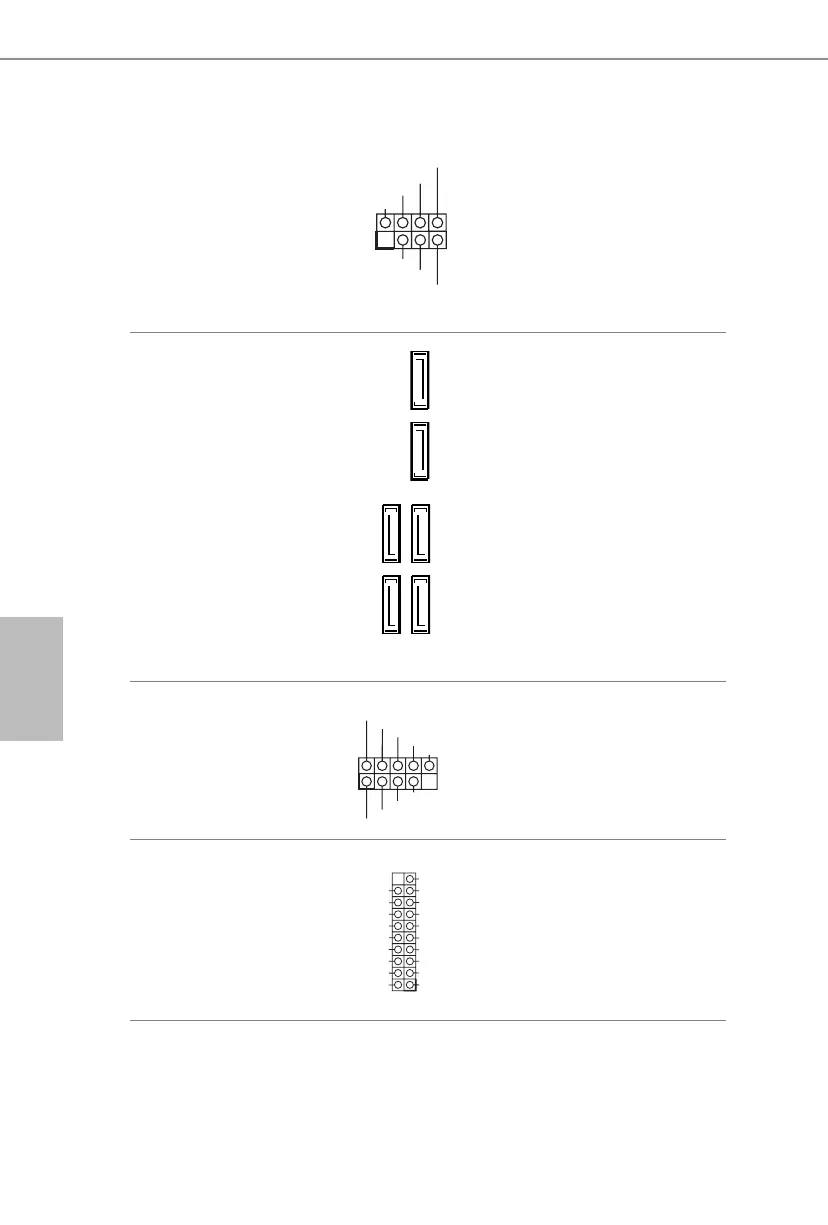

Intrusão do Chassi e
Cabeçote de Autofalante
(SPK_CI1 de 7 pinos)
(ver p.1, N.º 17)
Conecte a instrusão do
chassi e autofalante do
chassia este cabeçote.
Conectores série ATA3
(SATA3_0:
ver p.1, N.º 7)
(SATA3_1:
ver p.1, N.º 8)
(SATA3_2:
ver p.1, N.º 11)
(SATA3_3:
ver p.1, N.º 12)
(SATA3_4:
ver p.1, N.º 14)
(SATA3_5:
ver p.1, N.º 13)
Estes seis conectores
SATA3 suportam
cabos de dados SATA
para dispositivos de
armazenamento interno
com uma taxa de
transferência de dados de
até 6,0 Gb/s.
* Se M2_1 é ocupado por
um dispositivo tipo M2
SATA, SATA3_0 será
desativado.
Suporte USB 2.0
(USB1_2 de 9 pinos)
(ver p.1, N.º 18)
(USB3_4 de 9 pinos)
(ver p.1, N.º 19)
Existem dois terminais
nesta placa principal.
Cada terminal USB 2.0
é capaz de suportar duas
portas.
Suporte USB 3.0
(USB3_5_6 de 19 pinos)
(ver p.1, N.º 9)
Além de quatro portas
USB 3.0 no painel I/O,
existe uma plataforma
nesta placa-mãe. Cada
suporte USB 3.0 pode ter
duas portas.
1
+5V
DUMMY
SIGNAL
GND
DUMMY
SPEAKER
DUMMY
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
SATA3_4
SATA3_1
SATA3_5
SATA3_2
SATA3_0
SATA3_3
