ASROCK B150M Pro4/Hyper - Page 94

92
Português

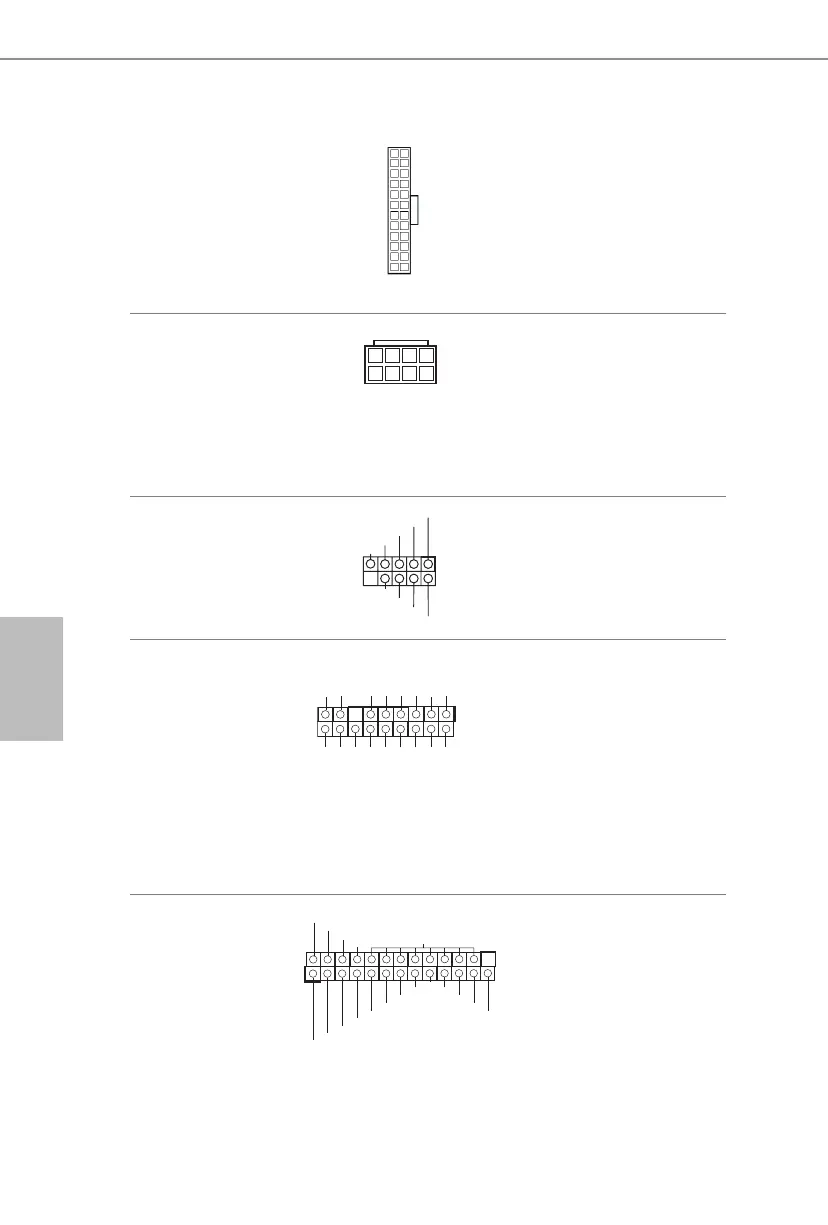

Conector de alimentação
ATX
(ATXPWR1 de 24 pinos)
(ver p.1, N.º 6)
Esta placa-mãe inclui um
conector de alimentação
ATX de 24 pinos. Para
utilizar uma fonte de
alimentação ATX de 20
pinos, introduza-a no
Pino 1 e Pino 13.
Conector de alimentação
de 12V ATX
(ATX12V1 de 8 pinos)
(ver p.1, N.º 1)
Esta placa-mãe inclui um
conector de alimentação
de 12V ATX de 8 pinos.
Para utilizar uma fonte
de alimentação ATX de
4 pinos, introduza-a no
Pino 1 e Pino 5.
Suporte da porta serial
(COM1 de 9 pinos)
(ver p.1, N.º 22)
Este suporte COM1
recebe um módulo da
porta serial.
Suporte TPM
(TPMS1 de 17 pinos)
(ver p.1, N.º 20)
Este conector suporta um sistema
com Módulo de Plataforma
Conável (TPM), que pode arma-
zenar com segurança chaves,
certicados digitais, senhas e
dados. Um sistema TPM também
ajuda a melhorar a segurança
de rede, a proteger identidades
digitais e a garantir a integridade
da plataforma.
Suporte Porta Impressão
(25-pin LPT1)
(ver p.1, N.º 21)
Esta é uma interface para o cabo
da porta de impressão que per-
mite uma conexão conveniente
dos dispositivos da impressora.
12
1
24
13
1
AFD#
ERROR#
PINIT#
GND
SLIN#
STB#
SPD0
SPD1
SPD2
SPD3
SPD4
SPD5
SPD6
SPD7
ACK#
BUSY
PE
SLCT
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
1
GN D
SM B _ DATA_MAIN
LA D 2
LA D 1
GN D
S_ P W RDWN #
SE R I RQ #
GN
D
P CI CL K
P CI RST
#
LA D 3
+3 V
LA D 0
+3VS B
GN D
FR A M E
SM B _ CLK_MAIN
4
1
8
5
