ASROCK B560M-ITX/ac User Manual

116
한 국 어
J_SENS
E
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET

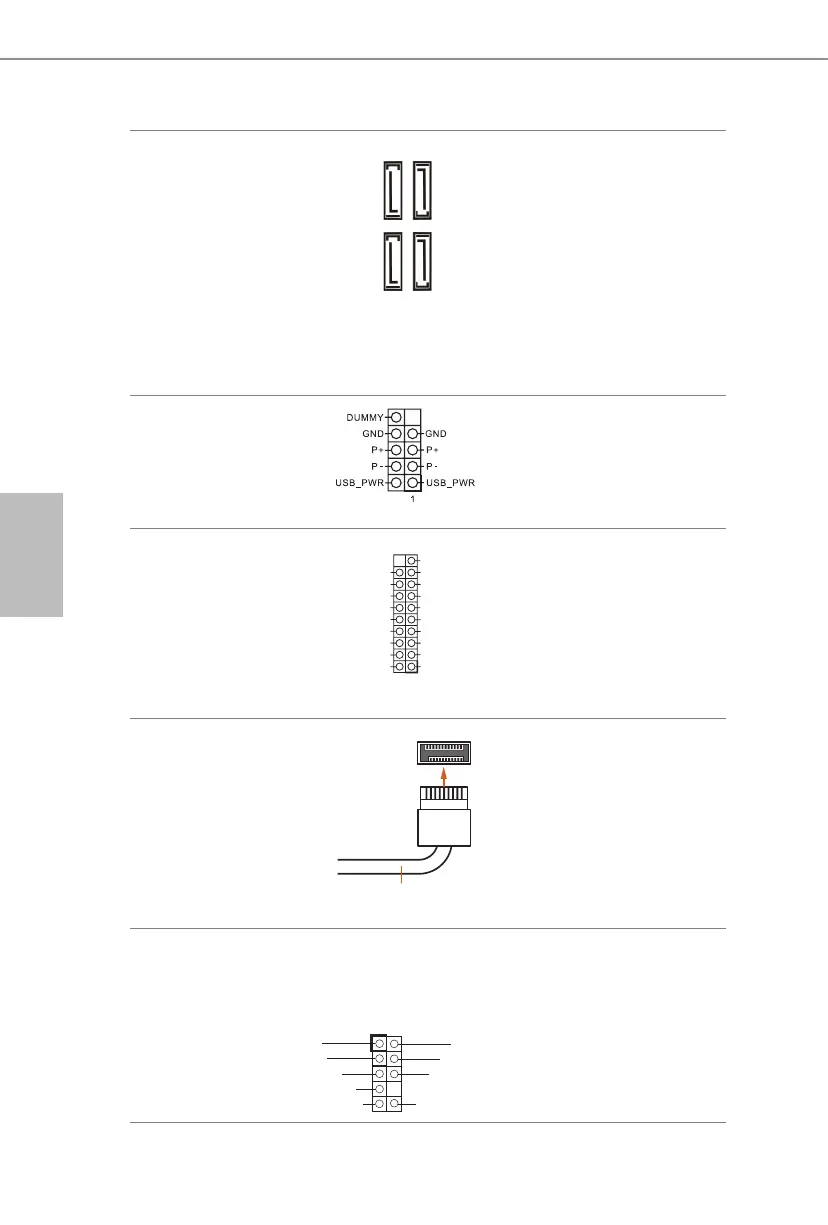

시리얼 ATA3 커넥터
(SATA3_0:
1 페이지 , 10 번 항목 참조 )
(SATA3_1:
1페이지 , 9 번 항목 참조 )
(SATA3_2:
1 페이지 , 12 번 항목 참조 )
(SATA3_3:
1 페이지 , 11 번 항목 참조 )
이들 네 개의 SATA3 커넥터
는 최대 6.0 Gb/s 데이터 전송
속도를 제공하는 내부 저장
장치용 SATA 데이터 케이블
을 지원합니다 .
* SATA- 타입 M.2 장치에
서 M2_1 을 사용 중이면 ,
SATA3_0 이 비활성화됩니
다 .
USB 2.0 헤더
(9 핀 USB_3_4)
(1 페이지 , 14 번 항목 참조 )
이 마더보드에는 하나의
USB2.0 헤더가 있습니다 . 이
USB 2.0 헤더는 포트 두 개를
지원할 수 있습니다 .
USB 3.2 Gen1 헤더
(19 핀 USB3_3_4)
(1 페이지 , 8 번 항목 참조 )
이 마더보드에는 하나의 헤
더가 있습니다 . 이 USB 3.2
Gen1 헤더는 포트 2 개를 지
원할 수 있습니다 .
전면 패널 타입 C USB 3.2
Gen1 헤더
(20 핀 USB31_TC_1)
(1 페이지 , 7 번 항목 참조 )
이 마더보드에는 전면 패널
타입 C USB 3.2 Gen1 헤더 1
개가 있습니다 . 이 헤더는
추가 USB 3.2 Gen1 포트용
USB 3.2 Gen1 모듈을 연결하
는 데 사용됩니다 .
전면 패널 오디오 헤더
(9 핀 HD_AUDIO1)
(1 페이지 , 19 번 항목 참조 )
이 헤더는 오디오 장치를 전
면 오디오 패널에 연결하는
데 사용됩니다 .
SATA3_3 SATA3_2
SATA3_1 SATA3_0
1
IntA_ PB_D +
Dummy
IntA_ PB_D -
GND
IntA_ PB_S ST X +
GND
IntA_ PB_S ST X -
IntA_ PB_S SR X +
IntA_ PB_S SR X -
VbusVbus
Vbus
IntA_ PA_S SR X -
IntA_ PA_S SR X +
GND
IntA_ PA_S ST X -
IntA_ PA_S ST X +
GND
IntA_ PA_D -
IntA_ PA_D +
USB Type-C Cable

ASROCK B560M-ITX/ac Specifications

General

Processor socket	LGA 1200 (Socket H5)
Processor manufacturer	Intel
Compatible processor series	Intel Celeron, Intel Core i3, Intel Core i5, Intel Core i7, Intel Core i9, Intel Pentium
Maximum number of SMP processors	1
Non-ECC	Yes
Memory channels	Dual-channel
Memory slots type	DIMM
Number of memory slots	2
Supported memory types	DDR4-SDRAM
Maximum internal memory	64 GB
Supported memory clock speeds	4400, 4600 MHz
Supported storage drive interfaces	M.2, SATA III
Parallel processing technology support	-
Number of SATA III connectors	4
USB 3.2 Gen 2 (3.1 Gen 2) connectors	0
DisplayPort version	1.4
USB 2.0 ports quantity	USB 2.0 ports have a data transmission speed of 480 Mbps, and are backwards compatible with USB 1.1 ports. You can connect all kinds of peripheral devices to them.
LAN controller	Intel® I219-V
Wi-Fi standards	802.11a, 802.11b, 802.11g, Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac)
Bluetooth version	4.2
Ethernet interface type	Gigabit Ethernet
Component for	PC
Motherboard chipset	Intel B560
Audio output channels	7.1 channels
Motherboard form factor	mini ITX
BIOS type	UEFI AMI
ACPI version	6.0
System Management BIOS (SMBIOS) version	2.7
Cables included	SATA
Harmonized System (HS) code	84733020

Weight and Dimensions

Width	170 mm
