117
B560M-ITX/ac
한 국 어

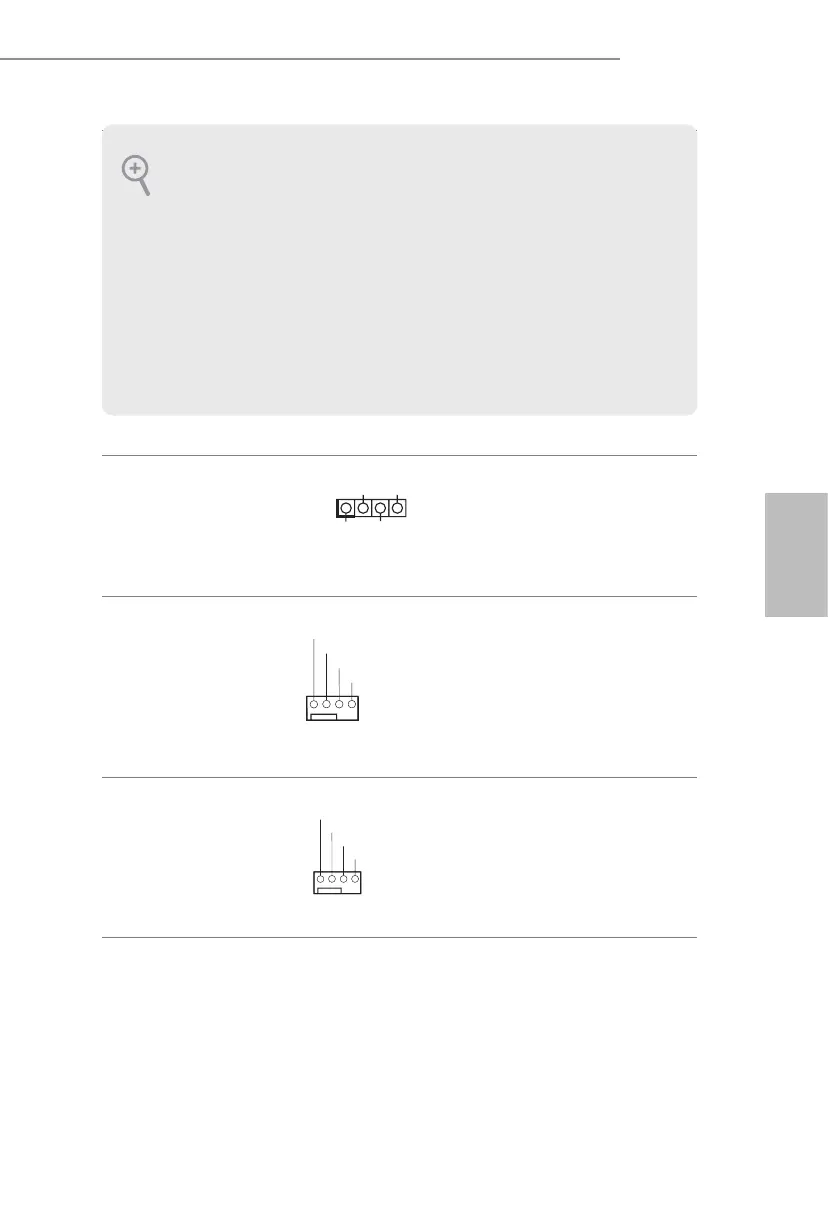

섀시 스피커 헤더
(4 핀 SPEAKER1)
(1 페이지 , 16 번 항목 참조 )
섀시 스피커를 이 헤더에 연
결하십시오 .
섀시 / 워터 펌프 팬 커넥
터
(4 핀 CHA_FAN1/WP)
(1 페이지 , 3 번 항목 참조 )
이 마더보드에는 4 핀 수냉
식
섀시
팬 커넥터 1 개가 탑
재되어 있습니다 . 3 핀 CPU
섀시
수냉식 쿨러 팬을 연결
하려는 경우 핀 1-3 에 연결
하십시오 .
섀시 팬 커넥터
(4 핀 CHA_FAN2)
(1 페이지 , 17 번 항목 참조 )
팬 케이블을 팬 커넥터에 연
결하고 검은색 와이어를 접
지핀에 연결하십시오 .
1 2 3 4
GND
CHA_FAN_SPEED
F AN_SPEED_CONTROL
FAN_VOLTAGE
1
+5V
DUMMY
DUMMY
SPEAKER
4 3 2 1
GN D
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
1.
고음질 오디오는 잭 감지를 지원하지만 올바르게 작동하려면 섀시의 패널 와
이어가 HDA 를 지원해야 합니다 . 설명서 및 섀시 설명서에 나와 있는 지침을
따라 시스템을 설치하십시오 .
2.
AC’97 오디오 패널을 사용할 경우 아래와 같은 절차를 따라 전면 패널 오디
오 헤더에 설치하십시오 :
A. Mic_IN (MIC) 를 MIC2_L 에 연결합니다 .
B. Audio_R (RIN) 을 OUT2_R 에 연결하고 Audio_L (LIN) 을 OUT2_L 에 연결
합니다 .
C. 접지 (GND) 를 접지 (GND) 에 연결합니다 .
D. MIC_RET 및 OUT_RET 는 HD 오디오 패널에만 사용됩니다 . AC’97 오디
오 패널용으로 연결할 필요가 없습니다 .
E. 전면 마이크를 활성화하려면 Realtek 제어판에서 “FrontMic” 탭으로 가서
“Recording Volume( 녹음 볼륨 )”을 조정합니다 .
