ASROCK B560M-ITX/ac User Manual

125
B560M-ITX/ac
日本語

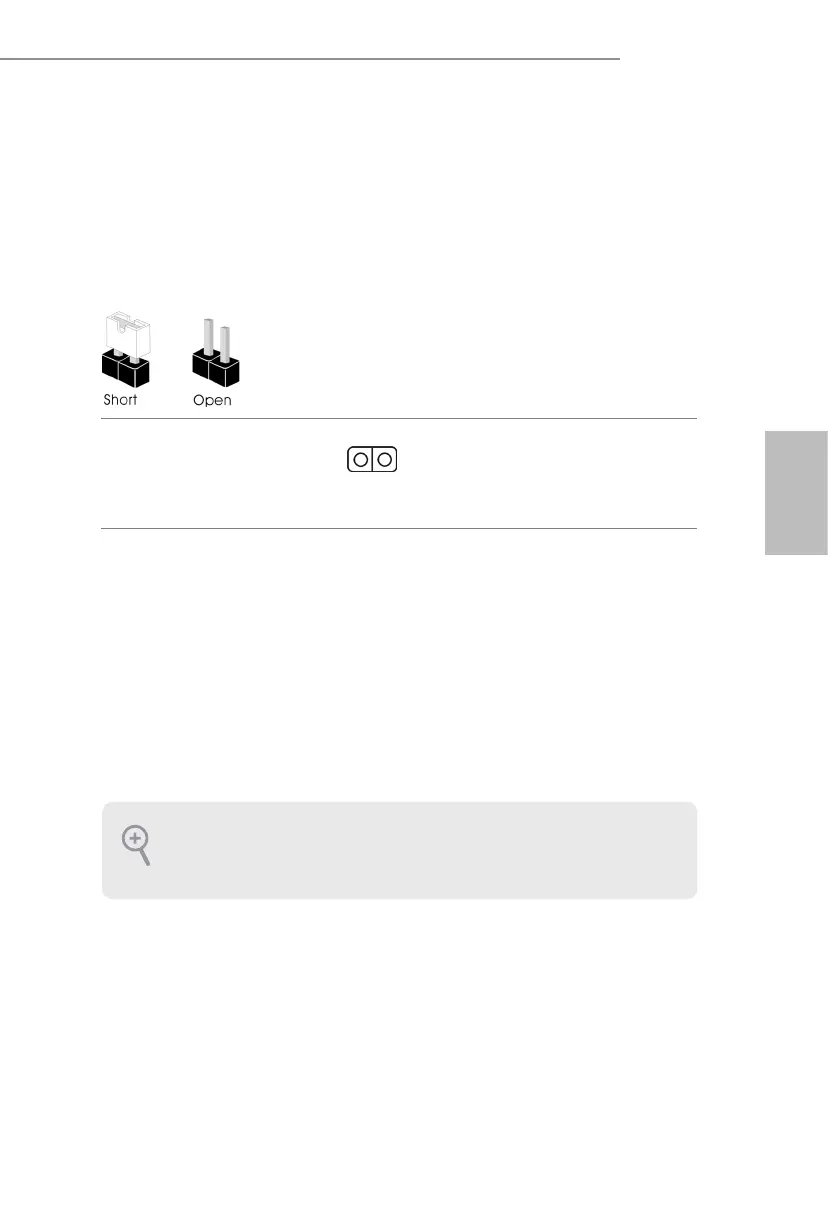

1.3 ジャンパー設定
このイラストは、ジャンパーの設定方法を示しています。 ジャンパーキャップがピ
ンに被さっていると、ジャンパーは「ショート」です。 ジャンパーキャップがピンに被
さっていない場合には、ジャンパーは「オープン」です。
CMOS クリアジャンパー
(CLRMOS1)
（p.1、No. 15 参照）
CLRMOS1 を使って CMOS 内のデータをクリアできます。 クリアして、デフォルト
設定にシステムパラメーターをリセットするには、コンピューターの電源を切り、
電源から電源コードを抜いてください。 15 秒間待ってから、ジャンパーキャップ
を使用して CLRMOS1 上のピンを 5 秒間ショートさせます。 ただし、BIOS をアッ
プデートした直後に、CMOS をクリアしないでください。 BIOS をアップデート後、
CMOS をクリアする必要があれば、最初にシステムを起動し、それから CMOS ク
リアアクションを行う前にシャットダウンしてください。 パスワード、日付、時間、
ユーザーのデフォルトプロファイルは、CMOS の電池を取り外した場合にのみ、
消去されることにご注意ください。 CMOS をクリアした後で、ジャンパーキャップ
を必ず取り外してください。
2 ピンジャンパー
CMOS をクリアすると、ケースの開閉が検知されることがあります。 以前のシャー
シイントルージョンステータス記録を消去するには、BIOS オプションから「Clear
Status（ステータスの消去）」で調整してください。

ASROCK B560M-ITX/ac Specifications

General

Processor socket	LGA 1200 (Socket H5)
Processor manufacturer	Intel
Compatible processor series	Intel Celeron, Intel Core i3, Intel Core i5, Intel Core i7, Intel Core i9, Intel Pentium
Maximum number of SMP processors	1
Non-ECC	Yes
Memory channels	Dual-channel
Memory slots type	DIMM
Number of memory slots	2
Supported memory types	DDR4-SDRAM
Maximum internal memory	64 GB
Supported memory clock speeds	4400, 4600 MHz
Supported storage drive interfaces	M.2, SATA III
Parallel processing technology support	-
Number of SATA III connectors	4
USB 3.2 Gen 2 (3.1 Gen 2) connectors	0
DisplayPort version	1.4
USB 2.0 ports quantity	USB 2.0 ports have a data transmission speed of 480 Mbps, and are backwards compatible with USB 1.1 ports. You can connect all kinds of peripheral devices to them.
LAN controller	Intel® I219-V
Wi-Fi standards	802.11a, 802.11b, 802.11g, Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac)
Bluetooth version	4.2
Ethernet interface type	Gigabit Ethernet
Component for	PC
Motherboard chipset	Intel B560
Audio output channels	7.1 channels
Motherboard form factor	mini ITX
BIOS type	UEFI AMI
ACPI version	6.0
System Management BIOS (SMBIOS) version	2.7
Cables included	SATA
Harmonized System (HS) code	84733020

Weight and Dimensions

Width	170 mm
