126
日本語
1.4 オンボードのヘッダーとコネクタ

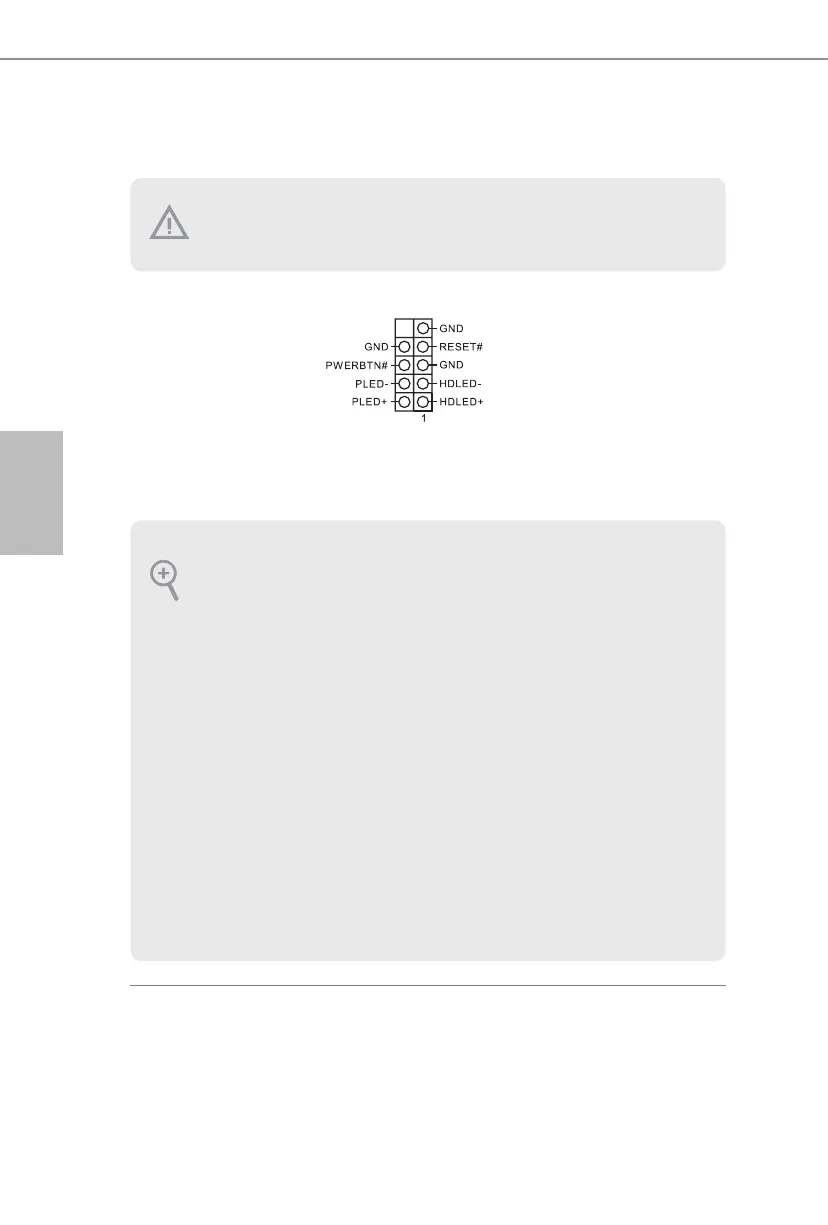

システムパネルヘッダー
（9 ピン PANEL1）
（p.1、No. 13 参照）
電源スイッチを接続し、ス
イッチをリセットし、下記のピ
ン割り当てに従って、シャー
シのシステムステータス表示
ランプをこのヘッダーにセッ
トします。 ケーブルを接続す
るときには、ピンの＋と−に
気をつけてください。
オンボードヘッダーとコネクタはジャンパーではありません。 これらヘッダーとコネ
クタにはジャンパーキャップを被せないでください。 ヘッダーおよびコネクタにジャ
ンパーキャップを被せると、マザーボードに物理損傷が起こることがあります。
PWRBTN（電源スイッチ）：
シャーシ前面パネルの電源スイッチに接続してください。 電源スイッチを使用して、
システムをオフにする方法を設定できます。
RESET（リセットスイッチ）：
シャーシ前面パネルのリセットスイッチに接続してください。 コンピューターがフ
リーズしたり、通常の再起動を実行できない場合には、リセットスイッチを押して、
コンピューターを再起動します。
PLED（システム電源 LED）：
シャーシ前面パネルの電源ステータスインジケーターに接続してください。 システ
ム稼働中は、LED が点灯します。 システムが S1/S3 スリープ状態の場合には、LED
は点滅を続けます。 システムが S4 スリープ状態または電源オフ（S5）のときには、
LED はオフです。
HDLED（ハードドライブアクティビティLED）：
シャーシ前面パネルのハードドライブアクティビティLEDに接続してください。 ハー
ドドライブのデータを読み取りまたは書き込み中に、LED はオンになります。
前面パネルデザインは、シャーシによって異なることがあります。 前面パネルモ
ジュールは、主に電源スイッチ、リセットスイッチ、電源 LED、ハードドライブアクティ
ビティ LED、スピーカーなどから構成されます。シャーシの前面パネルモジュール
とこのヘッダーを接続する場合には、配線の割り当てと、ピンの割り当てが正しく
合致していることを確かめてください。
