1.3 跳线设置

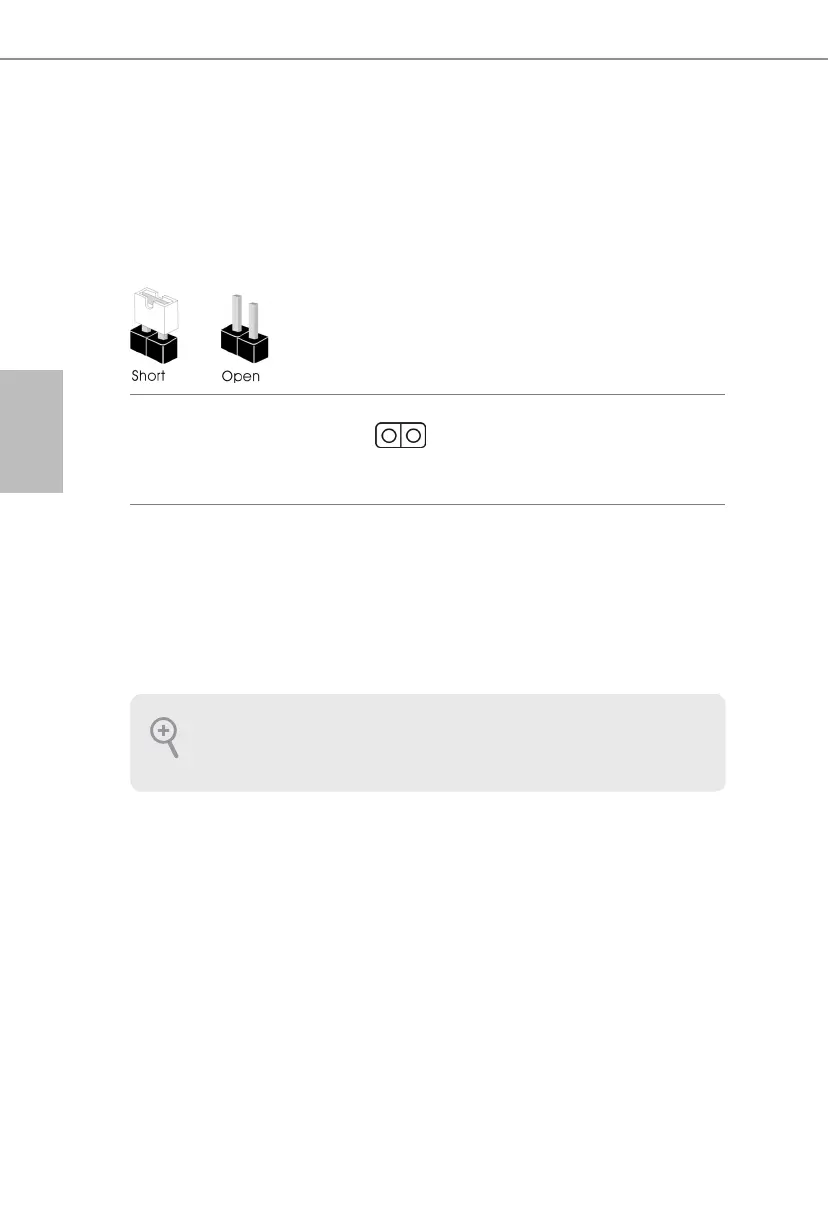

此图显示如何设置跳线。 将跳线帽装到这些针脚上时，跳线 “短接”。 如果
这些针脚上没有装跳线帽，跳线 “开路”。
清除 CMOS 跳线
(CLRMOS1)
（见第 1 页，第 15 个）
CLRMOS1 允许您清除 CMOS 中的数据。 要清除和重置系统参数到默认设
置，请关闭计算机，从电源上拔下电源线插头。 等候 15 秒后，使用跳线帽将
CLRMOS1 上的针脚短接 5 秒。 但是，请勿在更新 BIOS 后立即清除 CMOS。
如果您需要在刚完成 BIOS 更新后清除 CMOS，则必须先启动系统，并在关闭
后再执行清除 CMOS 操作。 请注意，密码、日期、时间和用户默认配置文件
只在卸下 CMOS 电池后才会被清除。 请记住在清除 CMOS 后取下跳线帽。
2 针跳线
如果您清除 CMOS，机箱打开会被检测到。 请将 BIOS 选项“Clear Status”（清
除状态）调整为清除前一个机箱侵入状态的记录。

ASROCK B560M-ITX/ac Specifications

General

Processor socket	LGA 1200 (Socket H5)
Processor manufacturer	Intel
Compatible processor series	Intel Celeron, Intel Core i3, Intel Core i5, Intel Core i7, Intel Core i9, Intel Pentium
Maximum number of SMP processors	1
Non-ECC	Yes
Memory channels	Dual-channel
Memory slots type	DIMM
Number of memory slots	2
Supported memory types	DDR4-SDRAM
Maximum internal memory	64 GB
Supported memory clock speeds	4400, 4600 MHz
Supported storage drive interfaces	M.2, SATA III
Parallel processing technology support	-
Number of SATA III connectors	4
USB 3.2 Gen 2 (3.1 Gen 2) connectors	0
DisplayPort version	1.4
USB 2.0 ports quantity	USB 2.0 ports have a data transmission speed of 480 Mbps, and are backwards compatible with USB 1.1 ports. You can connect all kinds of peripheral devices to them.
LAN controller	Intel® I219-V
Wi-Fi standards	802.11a, 802.11b, 802.11g, Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac)
Bluetooth version	4.2
Ethernet interface type	Gigabit Ethernet
Component for	PC
Motherboard chipset	Intel B560
Audio output channels	7.1 channels
Motherboard form factor	mini ITX
BIOS type	UEFI AMI
ACPI version	6.0
System Management BIOS (SMBIOS) version	2.7
Cables included	SATA
Harmonized System (HS) code	84733020

Weight and Dimensions

Width	170 mm
