137
B560M-ITX/ac
简体中文
1.4 板载接脚和接口

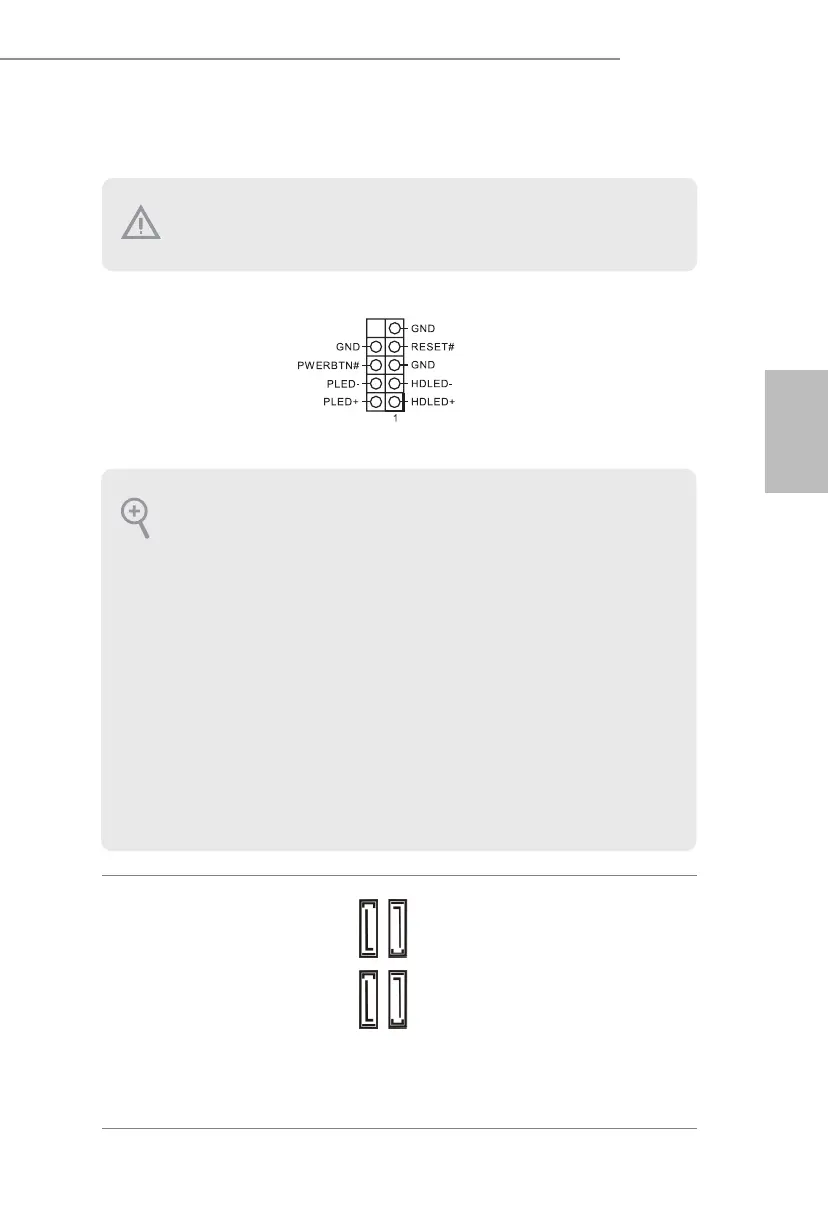

系统面板接头
(9 针 PANEL1)
（见第 1 页， 第 13 个）
按照下面的针脚分配，将机
箱上的电源开关、重置开关
和系统状态指示灯连接到此
接脚。 在连接线缆前请记下
正负针脚。
串行 ATA3 接口
(SATA3_0:
见第 1 页， 第 10 个）
(SATA3_1:
见第 1 页， 第 9 个）
(SATA3_2:
见第 1 页， 第 12 个）
(SATA3_3:
见第 1 页， 第 11 个）
这四个 SATA3 接口支持最
高 6.0 Gb/s 数据传输速率的
内部存储设备的 SATA 数据
线。
* 如果 M2_1 被 SATA 型 M.2
设备占用，SATA3_0 将被禁
用。
板载接脚和接口不是跳线。 不要将跳线帽装到这些接脚和接口上。 将跳线帽装
到这些接脚和接口上将会对主板造成永久性损坏。
PWRBTN（电源开关）:
连接到机箱前面板上的电源开关。 您可以配置使用电源开关关闭系统的方式。
RESET（重置开关）:
连接到机箱前面板上的重置开关。 如果计算机死机，无法执行正常重新启动，
按重置开关重新启动计算机。
PLED（系统电源 LED）:
连接到机箱前面板上的电源状态指示灯。 系统操作操作时，此 LED 亮起。 系
统处在 S1/S3 睡眠状态时，此 LED 闪烁。 系统处在 S4 睡眠状态或关机 (S5) 时，
此 LED 熄灭。
HDLED（硬盘活动 LED）:
连接到机箱前面板上的硬盘活动 LED 指示灯。 硬盘正在读取或写入数据时，
此 LED 亮起。
前面板设计根据机箱不同而有所差异。 前面板模块主要包括电源开关、重置开
关、电源 LED、硬盘活动 LED 指示灯、扬声器等。将机箱前面板模块连接到此
接头时，确保连线分配和针脚分配正确匹配。
SATA3_3
SATA3_2
SATA3_1
SATA3_0
