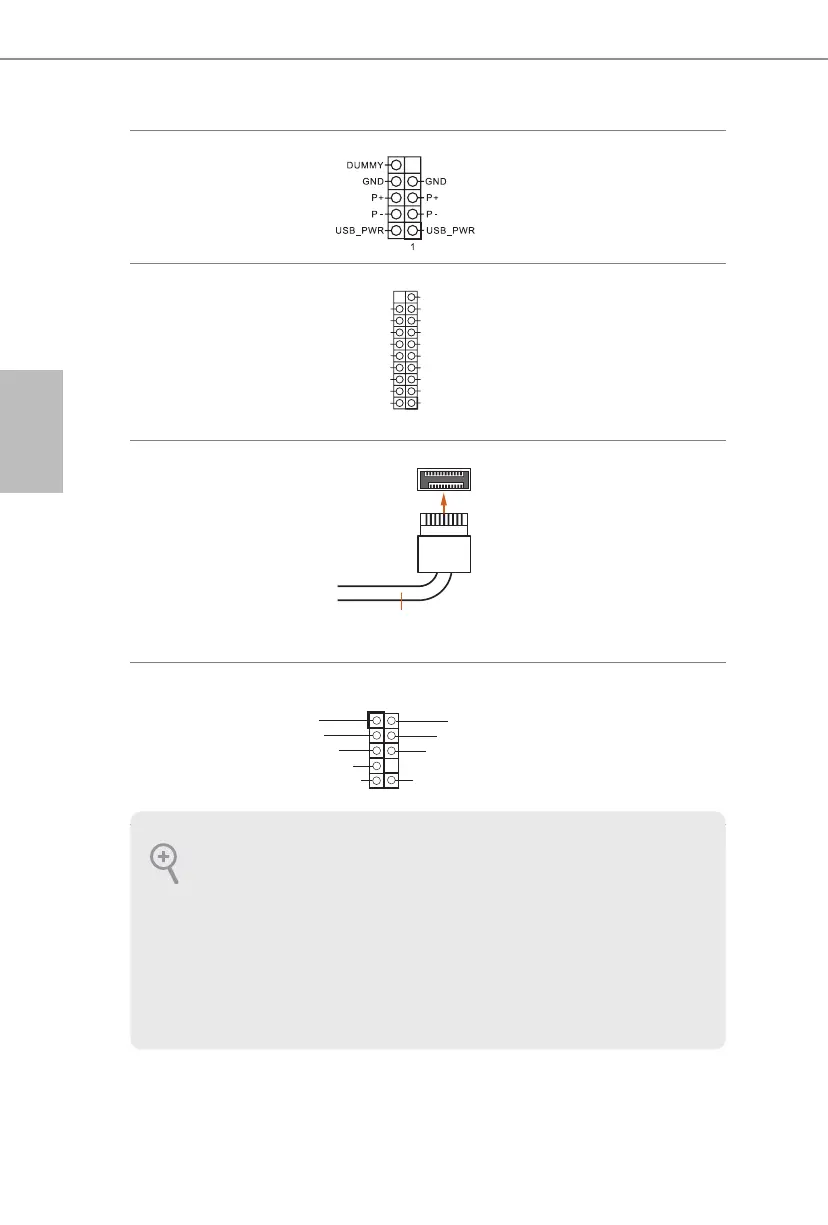

USB 2.0 接头
（9 针 USB_3_4）
（见第 1 页，第 14 个）
此主板上有一个 USB2.0 接
脚。 此 USB 2.0 接脚支持两
个端口。
USB 3.2 Gen1 接脚
(19 针 USB3_3_4)
（见第 1 页，第 8 个）
此主板上有一个接脚。 此
USB 3.2 Gen1 接脚可以支持
两个端口。
前面板类型 C USB 3.2
Gen1 接脚
（20- 针 USB31_TC_1）
（见第 1 页，第 7 个）
此主板上有一个前面板类型
C USB 3.2 Gen1 接脚。 此接
脚用于连接 USB 3.2 Gen1 模
块以获得附加 USB 3.2 Gen1
端口。
前面板音频接头
(9 针 HD_AUDIO1)
（见第 1 页，
第 19 个）
此接头用于将音频设备连接
到前音频面板。
1
IntA_ PB_D +
Dummy
IntA_ PB_D -
GND
IntA_ PB_S ST X +
GND
IntA_ PB_S ST X -
IntA_ PB_S SR X +
IntA_ PB_S SR X -
VbusVbus
Vbus
IntA_ PA_S SR X -
IntA_ PA_S SR X +
GND
IntA_ PA_S ST X -
IntA_ PA_S ST X +
GND
IntA_ PA_D -
IntA_ PA_D +
USB Type-C Cable
1. 高清音频支持插孔感测，但机箱上的面板连线必须支持 HDA 才能正常工作。
请按照我们的手册和机箱手册的说明安装系统。
2. 如果您使用
AC’97
音频面板，请按照以下步骤将它安装到前面板音频接脚：
A. 将 Mic_IN (MIC) 连接到 MIC2_L。
B. 将 Audio_R (RIN) 连接到 OUT2_R，将 Audio_L (LIN) 连接到 OUT2_L。
C. 将接地端 (GND) 连接到接地端 (GND)。
D. MIC_RET 和 OUT_RET 只用于高清音频面板。您不需要针对
AC’97
音频
面板连接它们。
E. 要启用前麦克风，请转到 Realtek 控制面板上的“FrontMic”（前麦克风）
选项卡，调整 “Recording Volume”（录音音量）。
To Next Page
