ASROCK B560M-ITX/ac User Manual

140
简体中文

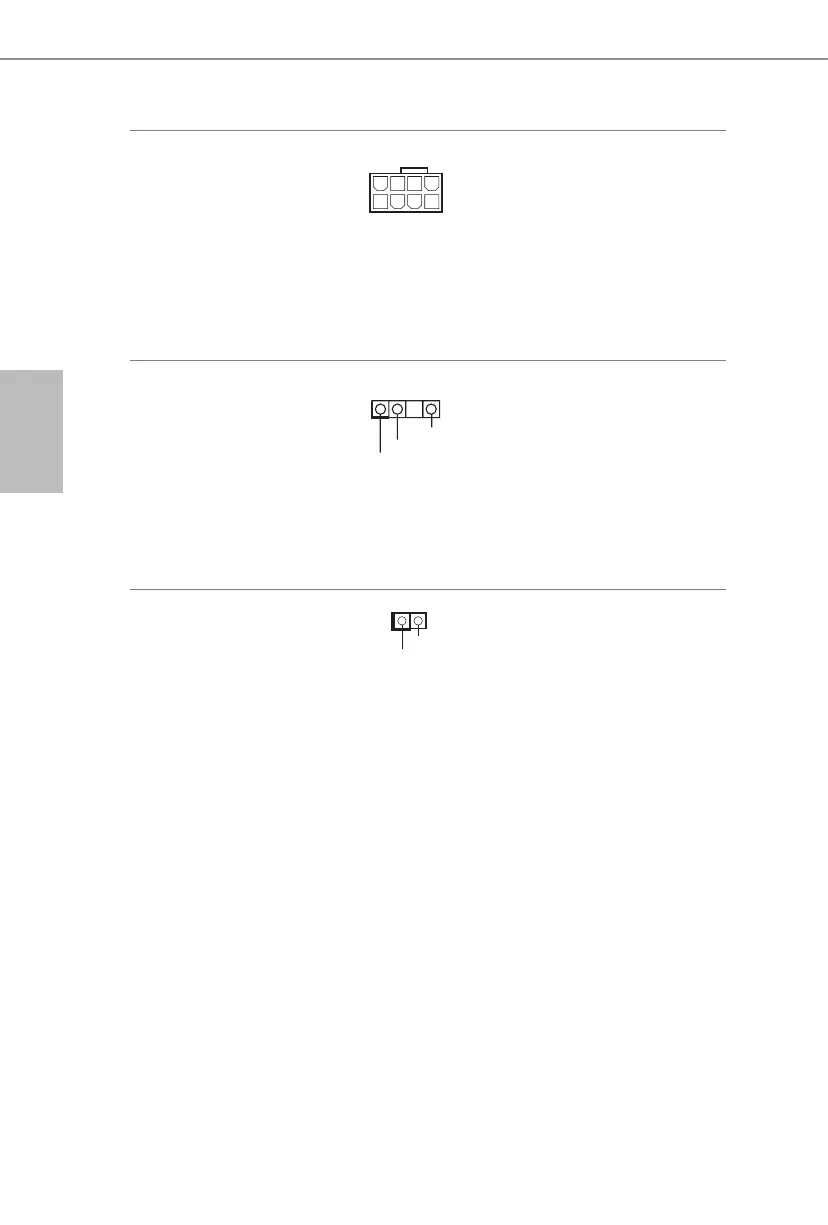

ATX 12V 电源接口
(8 针 ATX12V1)
（见第 1 页，第 1 个）
此主板提供 8 针 ATX 12V 电
源接口。 要使用 4 针 ATX
电源，请沿针脚 1 和针脚 5
插接它。
* 警告 : 请确保连接的电源
线用于 CPU，而非图形卡。
不要将 PCIe 电源线插接到
此接口。
可寻址 LED 接脚
(3 针 ADDR_LED1)
（见第 1 页，第 4 个）
此接脚用于连接 可寻址 LED
延长线，可让用户选择不同
的 LED 灯光效果。
注意： 必须以正确的方向安
装可寻址 LED 线，否则会损
坏线缆。
* 请参考第 30 页了解这个接
脚的详情。
机箱侵入接头
(2 针 CI1)
（见第 1 页，第 18 个）
此主板支持 CASE OPEN（机
箱打开）检测功能 - 检测机
箱盖是否拆下。 此功能需要
采用侵入检测设计的机箱。
4
1
8 5
VOUT
DO_ADDR
GND
1
1
Signal
GND

ASROCK B560M-ITX/ac Specifications

General

Processor socket	LGA 1200 (Socket H5)
Processor manufacturer	Intel
Compatible processor series	Intel Celeron, Intel Core i3, Intel Core i5, Intel Core i7, Intel Core i9, Intel Pentium
Maximum number of SMP processors	1
Non-ECC	Yes
Memory channels	Dual-channel
Memory slots type	DIMM
Number of memory slots	2
Supported memory types	DDR4-SDRAM
Maximum internal memory	64 GB
Supported memory clock speeds	4400, 4600 MHz
Supported storage drive interfaces	M.2, SATA III
Parallel processing technology support	-
Number of SATA III connectors	4
USB 3.2 Gen 2 (3.1 Gen 2) connectors	0
DisplayPort version	1.4
USB 2.0 ports quantity	USB 2.0 ports have a data transmission speed of 480 Mbps, and are backwards compatible with USB 1.1 ports. You can connect all kinds of peripheral devices to them.
LAN controller	Intel® I219-V
Wi-Fi standards	802.11a, 802.11b, 802.11g, Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac)
Bluetooth version	4.2
Ethernet interface type	Gigabit Ethernet
Component for	PC
Motherboard chipset	Intel B560
Audio output channels	7.1 channels
Motherboard form factor	mini ITX
BIOS type	UEFI AMI
ACPI version	6.0
System Management BIOS (SMBIOS) version	2.7
Cables included	SATA
Harmonized System (HS) code	84733020

Weight and Dimensions

Width	170 mm
