ASROCK B560M-ITX/ac User Manual

147
B560M-ITX/ac
繁體中文

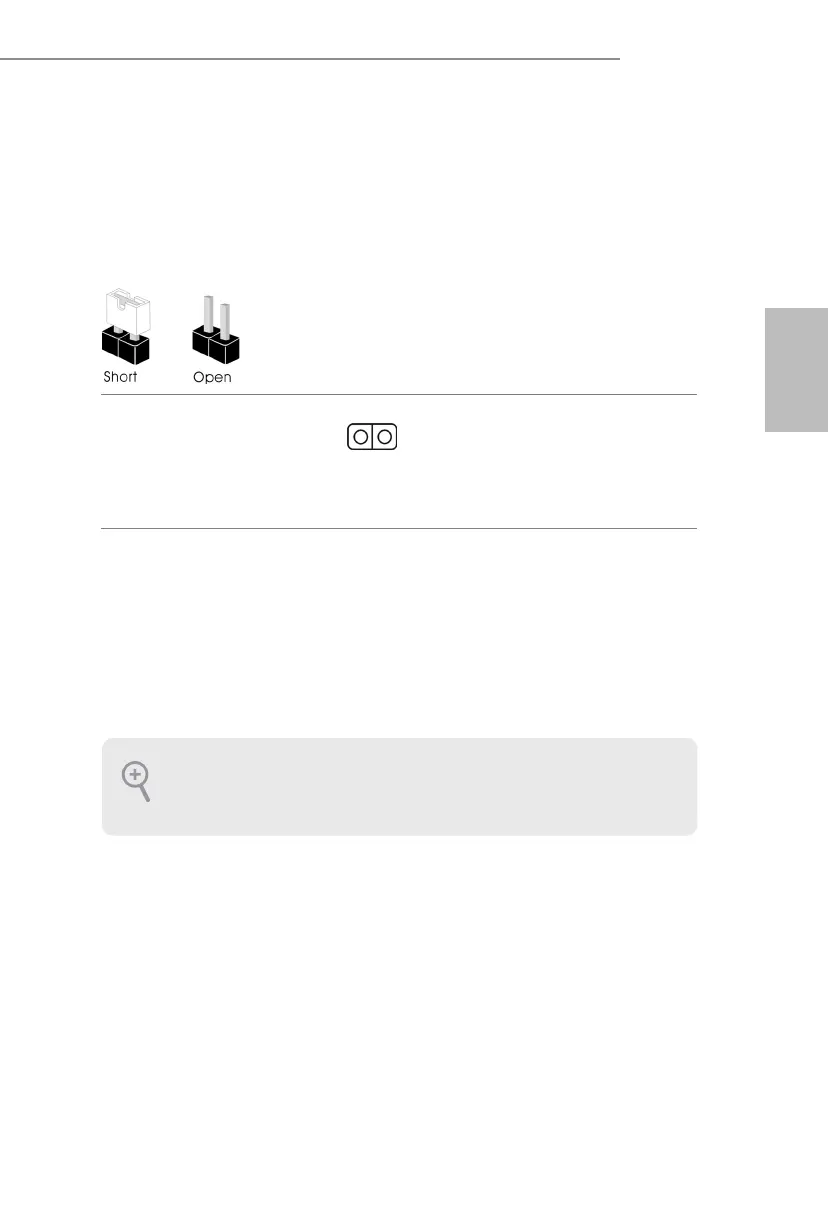

1.3 跳線設定
圖例顯示設定跳線的方式。 當跳線帽套在針腳上時，該跳線為「短路」。 若
沒有跳線帽套在針腳上，該跳線為「開啟」。
清除 CMOS 跳線
(CLRMOS1)
（請參閱第 1 頁，編號
15）
您可利用 CLRMOS1 清除 CMOS 中的資料。 若要清除及重設系統參數為預設
設定，請先關閉電腦電源，再拔下電源供應器的電源線。 在等待 15 秒後，請
使用跳線帽讓 CLRMOS1 上的 pin 短路約 5 秒。 不過，請不要在更新 BIOS 後
立即清除 CMOS。 若您需在更新 BIOS 後立即清除 CMOS，則必須先重新啟
動系統，然後於進行清除 CMOS 動作前關機。 請注意，只有在取出 CMOS 電
池時才會清除密碼、日期、時間及使用者預設設定檔。 請牢記，務必在清除
CMOS 後取下跳線蓋。
2-pin 跳線
若您清除 CMOS，可能會偵測到機殼開啟。 請調整 BIOS 選項「清除狀態」，
清除先前機殼防護狀態的紀錄。

ASROCK B560M-ITX/ac Specifications

General

Processor socket	LGA 1200 (Socket H5)
Processor manufacturer	Intel
Compatible processor series	Intel Celeron, Intel Core i3, Intel Core i5, Intel Core i7, Intel Core i9, Intel Pentium
Maximum number of SMP processors	1
Non-ECC	Yes
Memory channels	Dual-channel
Memory slots type	DIMM
Number of memory slots	2
Supported memory types	DDR4-SDRAM
Maximum internal memory	64 GB
Supported memory clock speeds	4400, 4600 MHz
Supported storage drive interfaces	M.2, SATA III
Parallel processing technology support	-
Number of SATA III connectors	4
USB 3.2 Gen 2 (3.1 Gen 2) connectors	0
DisplayPort version	1.4
USB 2.0 ports quantity	USB 2.0 ports have a data transmission speed of 480 Mbps, and are backwards compatible with USB 1.1 ports. You can connect all kinds of peripheral devices to them.
LAN controller	Intel® I219-V
Wi-Fi standards	802.11a, 802.11b, 802.11g, Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac)
Bluetooth version	4.2
Ethernet interface type	Gigabit Ethernet
Component for	PC
Motherboard chipset	Intel B560
Audio output channels	7.1 channels
Motherboard form factor	mini ITX
BIOS type	UEFI AMI
ACPI version	6.0
System Management BIOS (SMBIOS) version	2.7
Cables included	SATA
Harmonized System (HS) code	84733020

Weight and Dimensions

Width	170 mm
