ASROCK B560M-ITX/ac User Manual

148
繁體中文
1.4 板載排針及接頭

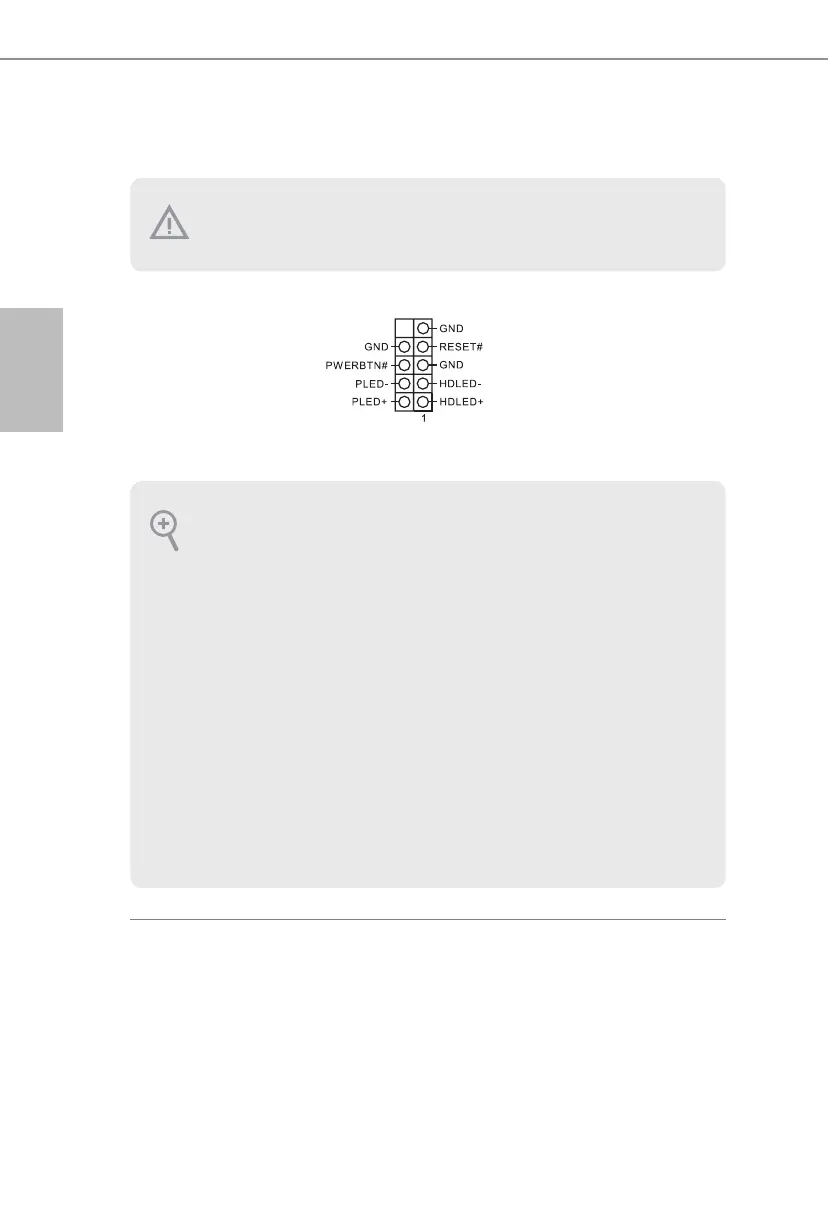

系統面板排針
(9-pin PANEL1)
（請參閱第 1 頁， 編號
13）
請依照以下的針腳排列將機
殼上的電源開關、重設開關
及系統狀態指示燈連接至此
排針。 在連接纜線之前請注
意正負針腳。
板載排針及接頭都不是跳線。 請勿將跳線帽套在這些排針及接頭上。 將跳線帽
套在排針及接頭上，將造成主機板永久性的受損。
PWRBTN ( 電源開關 )：
連接至機殼前面板上的電源開關。 您可設定使用電源開關關閉系統電源的方
式。
RESET ( 重設開關 )：
連接至機殼前面板上的重設開關。 若電腦凍結且無法執行正常重新啟動，按下
重設開關即可重新啟動電腦。
PLED ( 系統電源 LED)：
連接至機殼前面板上的電源狀態指示燈。 系統正在運作時，此 LED 會亮起。
系統進入 S1/S3 睡眠狀態時，LED 會持續閃爍。 系統進入 S4 睡眠狀態或關機
(S5) 時，LED 會熄滅。
HDLED ( 硬碟活動 LED)：
連接至機殼前面板上的硬碟活動 LED。 硬碟正在讀取或寫入資料時，LED 會亮
起。
各機殼的前面板設計各有不同。 前面板模組主要是由電源開關、重設開關、電
源 LED、硬碟活動 LED、喇叭及其他裝置組成。將機殼前面板模組連接至此排
針時，請確定佈線及針腳指派皆正確相符。

ASROCK B560M-ITX/ac Specifications

General

Processor socket	LGA 1200 (Socket H5)
Processor manufacturer	Intel
Compatible processor series	Intel Celeron, Intel Core i3, Intel Core i5, Intel Core i7, Intel Core i9, Intel Pentium
Maximum number of SMP processors	1
Non-ECC	Yes
Memory channels	Dual-channel
Memory slots type	DIMM
Number of memory slots	2
Supported memory types	DDR4-SDRAM
Maximum internal memory	64 GB
Supported memory clock speeds	4400, 4600 MHz
Supported storage drive interfaces	M.2, SATA III
Parallel processing technology support	-
Number of SATA III connectors	4
USB 3.2 Gen 2 (3.1 Gen 2) connectors	0
DisplayPort version	1.4
USB 2.0 ports quantity	USB 2.0 ports have a data transmission speed of 480 Mbps, and are backwards compatible with USB 1.1 ports. You can connect all kinds of peripheral devices to them.
LAN controller	Intel® I219-V
Wi-Fi standards	802.11a, 802.11b, 802.11g, Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac)
Bluetooth version	4.2
Ethernet interface type	Gigabit Ethernet
Component for	PC
Motherboard chipset	Intel B560
Audio output channels	7.1 channels
Motherboard form factor	mini ITX
BIOS type	UEFI AMI
ACPI version	6.0
System Management BIOS (SMBIOS) version	2.7
Cables included	SATA
Harmonized System (HS) code	84733020

Weight and Dimensions

Width	170 mm
