ASROCK B560M-ITX/ac User Manual

149
B560M-ITX/ac
繁體中文
J_SENS
E
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET

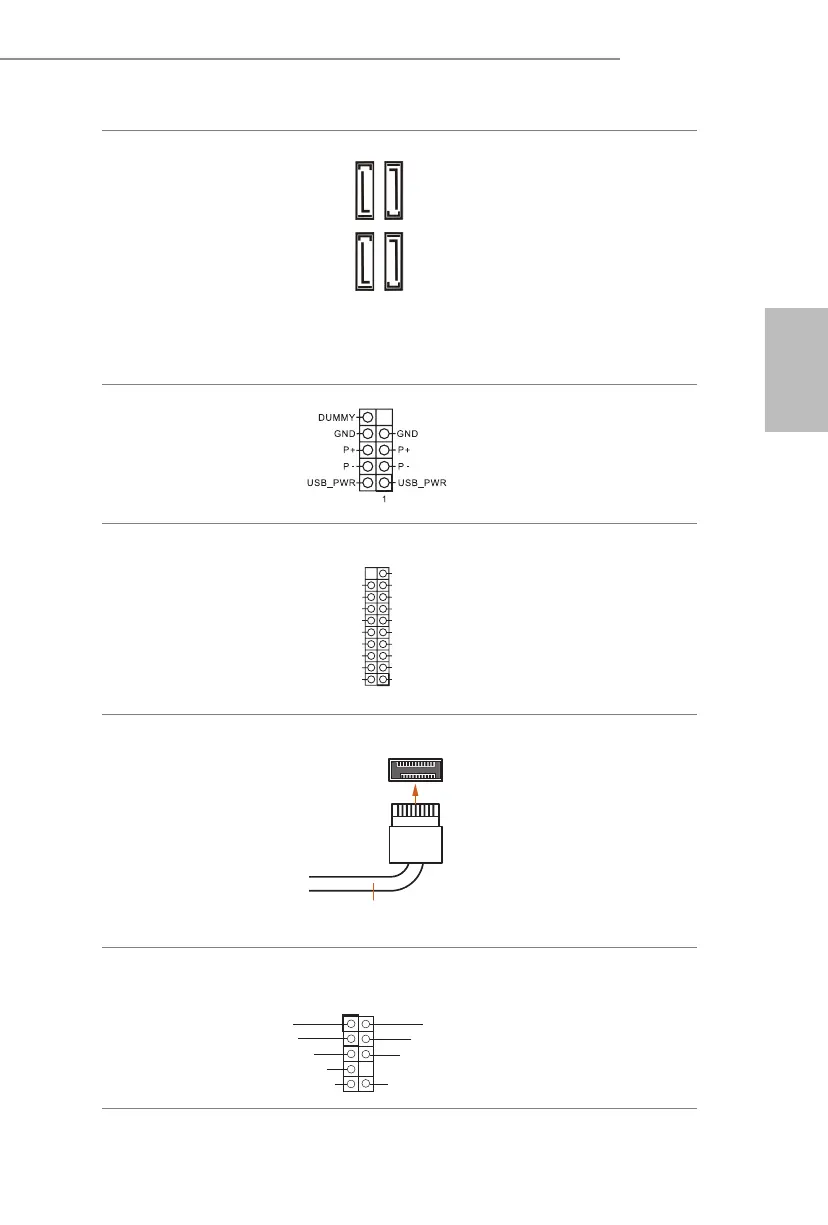

Serial ATA3 接頭
(SATA3_0:
請參閱第 1 頁，編號 10）
(SATA3_1:
請參閱第 1 頁，編號 9）
(SATA3_2:
請參閱第 1 頁，編號 12）
(SATA3_3:
請參閱第 1 頁，編號 11）
這四組 SATA3 接頭皆支援內
部儲存裝置的 SATA 資料纜
線，最高可達 6.0 Gb/s 資料
傳輸率。
* 若 M2_1 為 SATA 類型的
M.2 裝置佔用，將會停用
SATA3_0。
USB 2.0 排針
(9-pin USB_3_4)
（請參閱第 1 頁，編號
14）
此主機板上有一個 USB2.0
排針。 此 USB 2.0 排針皆可
支援兩個連接埠。
USB 3.2 Gen1 排針
(19-pin USB3_3_4)
（請參閱第 1 頁，編號 8）
此主機板上有一個排針。 此
USB 3.2 Gen1 排針皆可支援
兩個連接埠。
前面板 C 類型 USB 3.2
Gen1 排針
(20-pin USB31_TC_1)
（請參閱第 1 頁，編號 7）
本主機板具有一個前面板 C
類型 USB 3.2 Gen1 排針。 此
排針用於連接 USB 3.2 Gen1
模組，以提供額外的 USB 3.2
Gen1 連接埠。
前面板音訊排針
(9-pin HD_AUDIO1)
（請參閱第 1 頁，
編號 19）
本排針適用於連接音訊裝置
至前面板音訊。
SATA3_3 SATA3_2
SATA3_1 SATA3_0
1
IntA_ PB_D +
Dummy
IntA_ PB_D -
GND
IntA_ PB_S ST X +
GND
IntA_ PB_S ST X -
IntA_ PB_S SR X +
IntA_ PB_S SR X -
VbusVbus
Vbus
IntA_ PA_S SR X -
IntA_ PA_S SR X +
GND
IntA_ PA_S ST X -
IntA_ PA_S ST X +
GND
IntA_ PA_D -
IntA_ PA_D +
USB Type-C Cable

ASROCK B560M-ITX/ac Specifications

General

Processor socket	LGA 1200 (Socket H5)
Processor manufacturer	Intel
Compatible processor series	Intel Celeron, Intel Core i3, Intel Core i5, Intel Core i7, Intel Core i9, Intel Pentium
Maximum number of SMP processors	1
Non-ECC	Yes
Memory channels	Dual-channel
Memory slots type	DIMM
Number of memory slots	2
Supported memory types	DDR4-SDRAM
Maximum internal memory	64 GB
Supported memory clock speeds	4400, 4600 MHz
Supported storage drive interfaces	M.2, SATA III
Parallel processing technology support	-
Number of SATA III connectors	4
USB 3.2 Gen 2 (3.1 Gen 2) connectors	0
DisplayPort version	1.4
USB 2.0 ports quantity	USB 2.0 ports have a data transmission speed of 480 Mbps, and are backwards compatible with USB 1.1 ports. You can connect all kinds of peripheral devices to them.
LAN controller	Intel® I219-V
Wi-Fi standards	802.11a, 802.11b, 802.11g, Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac)
Bluetooth version	4.2
Ethernet interface type	Gigabit Ethernet
Component for	PC
Motherboard chipset	Intel B560
Audio output channels	7.1 channels
Motherboard form factor	mini ITX
BIOS type	UEFI AMI
ACPI version	6.0
System Management BIOS (SMBIOS) version	2.7
Cables included	SATA
Harmonized System (HS) code	84733020

Weight and Dimensions

Width	170 mm
