151
B560M-ITX/ac
繁體中文

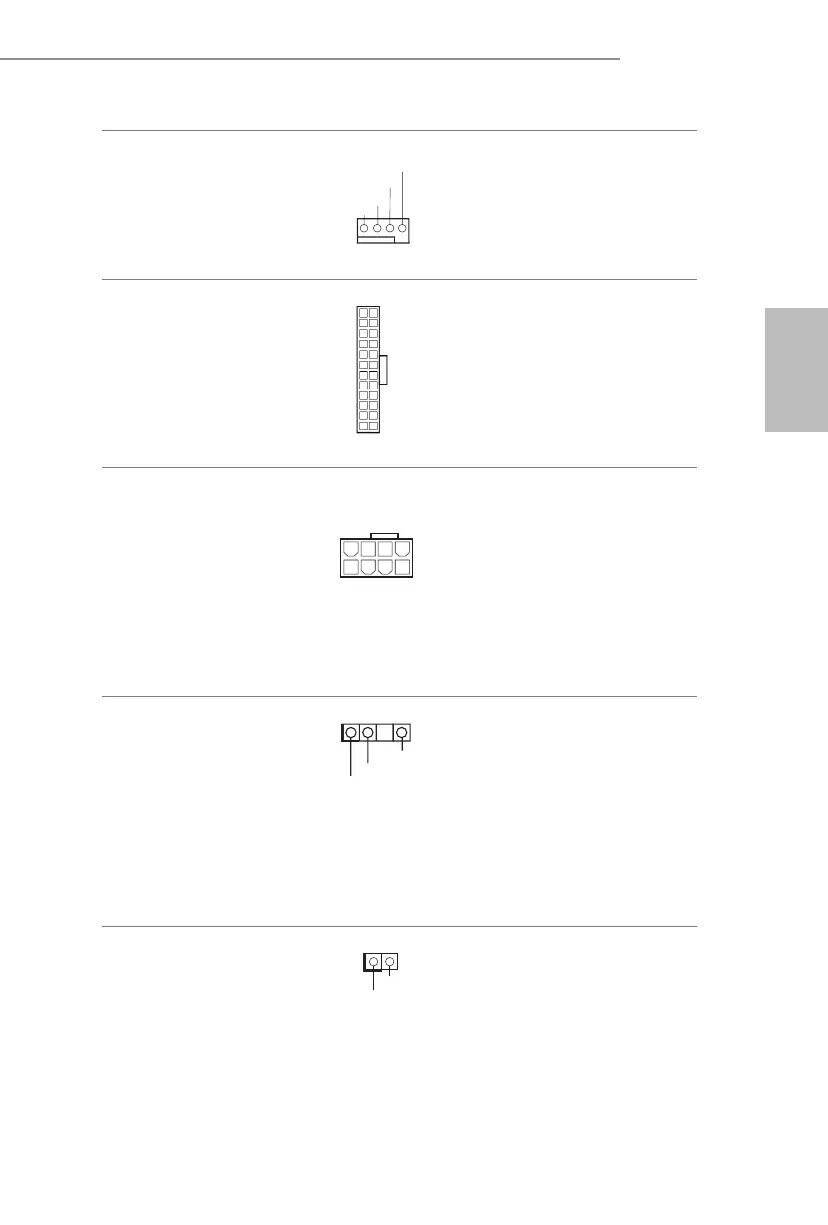

CPU 風扇接頭
(4-pin CPU_FAN1)
（請參閱第 1 頁， 編號 2）
本主機板配備 4-Pin CPU 風
扇 ( 靜音風扇 ) 接頭。 若您
計畫連接 3-Pin CPU 風扇，
請接至 Pin 1-3。
ATX 電源接頭
(24-pin ATXPWR1)
（請參閱第 1 頁，編號 6）
本主機板配備一組 24-pin
ATX 電源接頭。
ATX 12V 電源接頭
(8-pin ATX12V1)
（請參閱第 1 頁，編號 1）
本主機板配備一組 8-pin
ATX 12V 電源接頭。 若要使
用 4-pin ATX 電源供應器，
請插入 Pin 1 及 Pin 5。
* 警告： 請確定已連接 CPU
的電源線，而非顯示卡的電
源線。 請勿將 PCIe 電源線
插入此接頭。
可定址 LED 排針
(3 針 ADDR_LED1)
（請參閱第 1 頁，編號 4）
此排針用於連接可讓使用者
選擇各種 LED 燈效的 可定址
LED 延長線。
警告： 切勿以錯誤方向安裝
可定址 LED 纜線，否則纜線
可能損壞。
* 關於這種排針的詳細說明，
請參閱第 30 頁。
機殼防護排針
(2-pin CI1)
（請參閱第 1 頁，編號
18）
本主機板支援「機殼開啟」
偵測功能，可偵測機殼外蓋
是否遭移除。 若要使用本功
能，機殼必須採用機殼防護
偵測設計。
12
1
24
13
4
1
8 5
VOUT
DO_ADDR
GND
1
4 3 2 1
GND
+12V
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1
Signal
GND
