48
Français

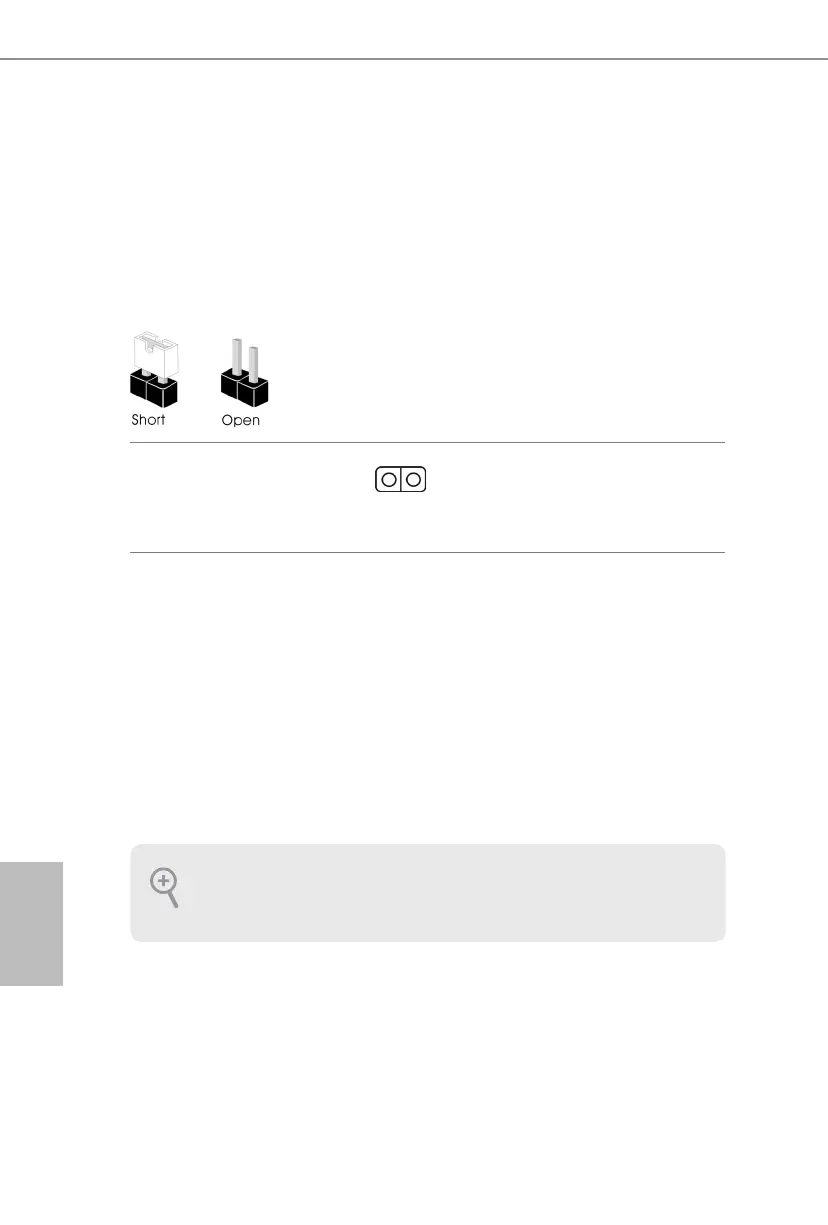

1.3 Conguration des cavaliers (jumpers)
L’illustration ci-dessous vous renseigne sur la conguration des cavaliers (jumpers).
Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est «court-
circuité». Si le capuchon du cavalier nest pas installé sur les broches, le cavalier est
«ouvert».
Cavalier Clear CMOS
(CLRMOS1)
(voir p.1, No. 15)
CLRMOS1 vous permet d’eacer les donnés de la CMOS. Pour eacer les paramètres
du système et rétablir les valeurs par défaut, veuillez éteindre votre ordinateur
et débrancher son cordon dalimentation. Patientez 15 secondes, puis utilisez un
capuchon de cavalier pour court-circuiter les broches sur CLRMOS1 pendant 5
secondes. Toutefois, neacez pas la CMOS immédiatement après avoir mis à jour
le BIOS. Si vous avez besoin d’eacer les données CMOS après une mise à jour
du BIOS, vous devez tout d’abord redémarrer le système, puis léteindre avant de
procéder à leacement de la CMOS. Veuillez noter que les paramètres mot de passe,
date, heure et prol de lutilisateur seront uniquement eacés en cas de retrait de
la pile de la CMOS. N’oubliez pas de retirer le capuchon du cavalier une fois les
données CMOS eacées.
Cavalier (jumper)
à 2 broches
Si vous eacez la CMOS, l’alerte de châssis ouvert peut se déclencher. Veuillez régler loption
du BIOS sur «Eacer » pour supprimer lhistorique des intrusions de châssis précédentes.

Questions and Answers:

Question and Answer IconNeed help?

Do you have a question about the ASROCK B560M-ITX/ac and is the answer not in the manual?

ASROCK B560M-ITX/ac Specifications

General IconGeneral
Processor socketLGA 1200 (Socket H5)
Processor manufacturerIntel
Compatible processor seriesIntel Celeron, Intel Core i3, Intel Core i5, Intel Core i7, Intel Core i9, Intel Pentium
Maximum number of SMP processors1
Non-ECCYes
Memory channelsDual-channel
Memory slots typeDIMM
Number of memory slots2
Supported memory typesDDR4-SDRAM
Maximum internal memory64 GB
Supported memory clock speeds4400, 4600 MHz
Supported storage drive interfacesM.2, SATA III
Parallel processing technology support-
Number of SATA III connectors4
USB 3.2 Gen 2 (3.1 Gen 2) connectors0
DisplayPort version1.4
USB 2.0 ports quantityUSB 2.0 ports have a data transmission speed of 480 Mbps, and are backwards compatible with USB 1.1 ports. You can connect all kinds of peripheral devices to them.
LAN controllerIntel® I219-V
Wi-Fi standards802.11a, 802.11b, 802.11g, Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac)
Bluetooth version4.2
Ethernet interface typeGigabit Ethernet
Component forPC
Motherboard chipsetIntel B560
Audio output channels7.1 channels
Motherboard form factormini ITX
BIOS typeUEFI AMI
ACPI version6.0
System Management BIOS (SMBIOS) version2.7
Cables includedSATA
Harmonized System (HS) code84733020
Weight and Dimensions IconWeight and Dimensions
Width170 mm
