ASROCK B560M-ITX/ac User Manual

52
Français

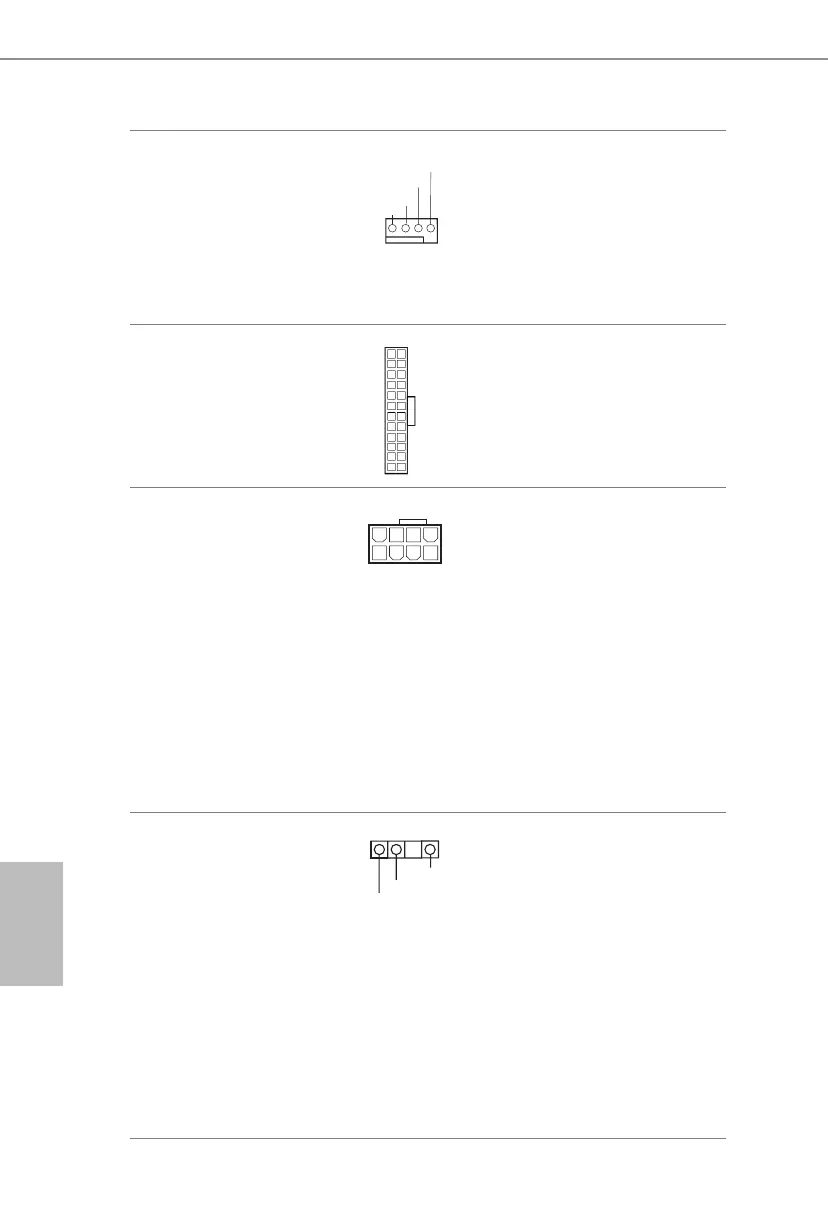

Connecteur du ventilateur
du processeur
(CPU_FAN1 à 4 broches)
(voir p.1, No. 2)
Cette carte mère est dotée d’un
connecteur pour ventilateur de
processeur (Quiet Fan) à 4 broch-
es. Si vous envisagez de connecter
un ventilateur de processeur à 3
broches, veuillez le brancher sur la
broche 1-3.
Connecteur d’alimentation
ATX
(ATXPWR1 à 24 broches)
(voir p.1, No. 6)
Cette carte mère est dotée d’un
connecteur d’alimentation ATX à
24 broches.
Connecteur d’alimentation
ATX 12 V
(ATX12V1 à 8 broches)
(voir p.1, No. 1)
Cette carte mère est dotée d’un
connecteur d’alimentation ATX
12 V à 8 broches. Pour utiliser une
alimentation ATX à 4 broches,
veuillez eectuer les branchements
sur la Broche 1 et la Broche 5.
*Avertissement : Veuillez véri-
er que le câble d'alimentation
connecté est pour l'unité
centrale et non pour la carte
graphique. Ne branchez pas le
câble d'alimentation PCIe sur ce
connecteur.
Embase LED adressable
(ADDR_LED1 à 3 bro-1 à 3 bro- à 3 bro-
ches)
(voir p.1, No. 4)
Cette embase sert à connecter un
câble de rallonge LED adress-
able permettant aux utilisateurs
de choisir parmi diérents eets
lumineux LED.
Attention : N’installez jamais
le câble LED adressable dans le
mauvais sens. Dans le cas con-
traire, le câble peut être endom-
magé.
*Veuillez consulter la page 30 pour
des instructions supplémentaires
sur cette embase.
12
1
24
13
4
1
8 5
VOUT
DO_ADDR
GND
1
4 3 2 1
GND
+12V
CPU_FAN_SPEED
FAN_SPEED_CONTROL

ASROCK B560M-ITX/ac Specifications

General

Processor socket	LGA 1200 (Socket H5)
Processor manufacturer	Intel
Compatible processor series	Intel Celeron, Intel Core i3, Intel Core i5, Intel Core i7, Intel Core i9, Intel Pentium
Maximum number of SMP processors	1
Non-ECC	Yes
Memory channels	Dual-channel
Memory slots type	DIMM
Number of memory slots	2
Supported memory types	DDR4-SDRAM
Maximum internal memory	64 GB
Supported memory clock speeds	4400, 4600 MHz
Supported storage drive interfaces	M.2, SATA III
Parallel processing technology support	-
Number of SATA III connectors	4
USB 3.2 Gen 2 (3.1 Gen 2) connectors	0
DisplayPort version	1.4
USB 2.0 ports quantity	USB 2.0 ports have a data transmission speed of 480 Mbps, and are backwards compatible with USB 1.1 ports. You can connect all kinds of peripheral devices to them.
LAN controller	Intel® I219-V
Wi-Fi standards	802.11a, 802.11b, 802.11g, Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac)
Bluetooth version	4.2
Ethernet interface type	Gigabit Ethernet
Component for	PC
Motherboard chipset	Intel B560
Audio output channels	7.1 channels
Motherboard form factor	mini ITX
BIOS type	UEFI AMI
ACPI version	6.0
System Management BIOS (SMBIOS) version	2.7
Cables included	SATA
Harmonized System (HS) code	84733020

Weight and Dimensions

Width	170 mm
