102
Português
102

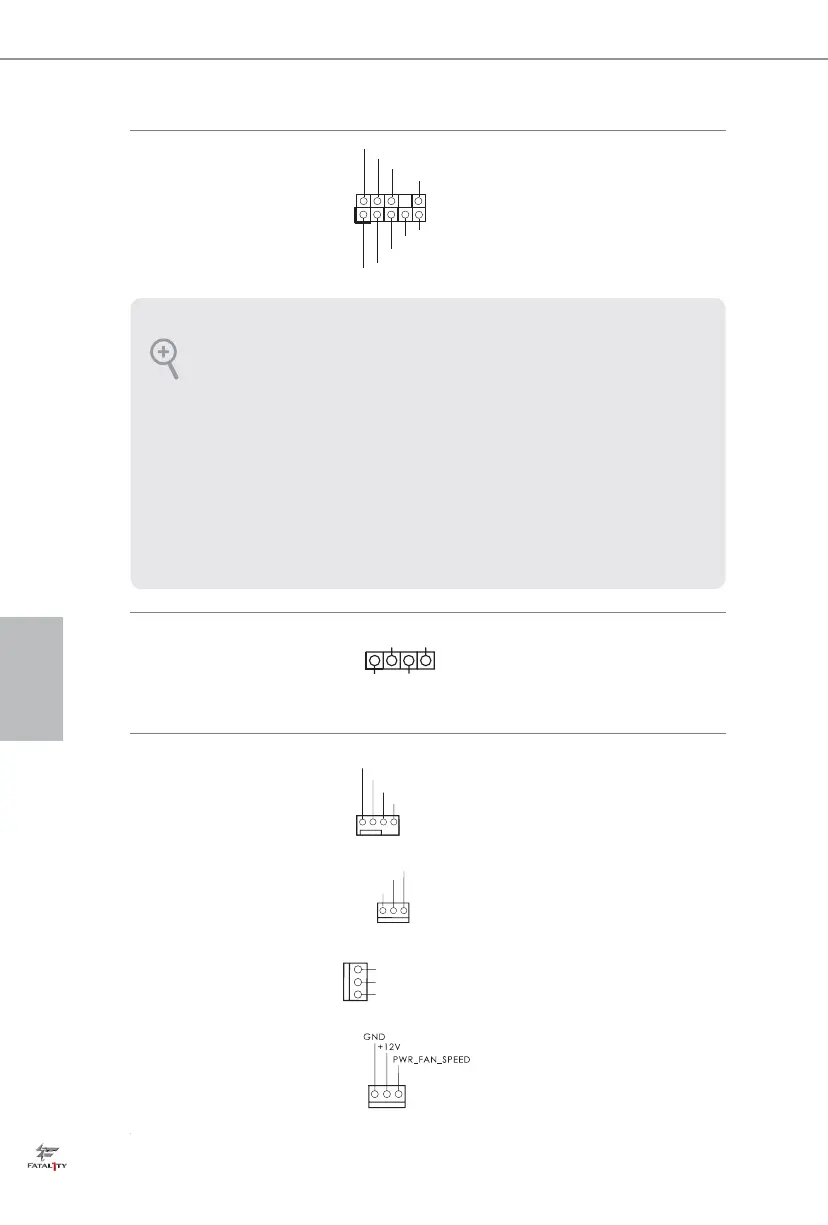

Suporte de áudio do painel
frontal
(HD_AUDIO1 de 9 pinos)
(ver p.1, N.º 33)
Este suporte destina-se à
conexão dos dispositivos
de áudio no painel de
áudio frontal.
Suporte do alto-falante do
chassi
(SPEAKER1 de 4 pinos)
(ver p.1, N.º 19)
Por favor, conecte o alto-
falante do chassi a este
suporte.
Conectores do ventilador
do chassi e alimentação
(CHA_FAN1 de 4 pinos)
(ver p.1, N.º 25)
(CHA_FAN2 3 pinos)
(ver p.1, N.º 24)
(CHA_FAN3 de 3 pinos)
(ver p.1, N.º 12)
(PWR_FAN1 de 3 pinos)
(ver p.1, N.º 35)
Por favor, conecte os
cabos do ventilador aos
conectores do ventilador
e corresponda o o preto
no pino terra. Velocidade
do ventilador CHA_
FAN pode ser controlado
através UEFI ou F-Stream.
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
1. O Áudio de alta denição suporta Sensor de Adaptador, mas o o do painel no chassi deverá
suportar HDA para funcionar corretamente. Por favor, siga as instruções no nosso manual e
no manual do chassi para instalar o seu sistema.
2. Se utilizar um painel de áudio AC’97, instale-o no terminal de áudio do painel frontal de
acordo com os passos abaixo:
A. Ligue Mic_IN (MIC) a MIC2_L.
B. Conecte o Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Conecte a ligação Terra (GND) à Terra (GND).
D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Você não precisa ligá-
los ao painel de áudio AC’97.
E. Para ativar o microfone frontal, vá à guia “Microfone Frontal” no painel de controle
Realtek e ajuste o “Volume de gravação”.
+5V
DUMMY
GND
CHA_FA
FAN_VOLTAGE
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
GND
E
