103
Português
103
Fatal1ty X99X Killer Series

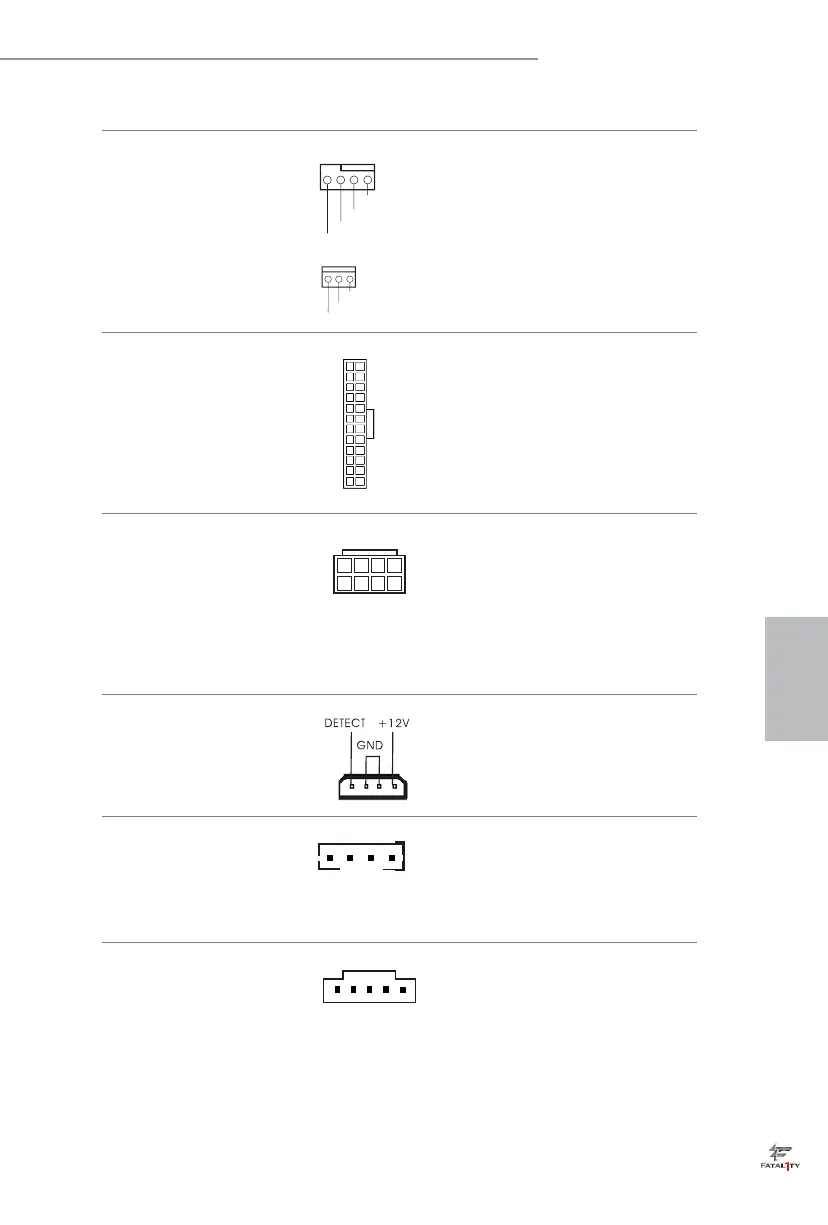

Conectores do ventilador
da CPU
(CPU_FAN1 de 4 pinos)
(ver p.1, N.º 4)
(CPU_FAN2 de 3 pinos)
(ver p.1, N.º 6)
Esta placa mãe inclui um
conector de ventilador
da CPU (Ventilador
silencioso) de 4 pinos. Se
você pretende conectar um
ventilador da CPU de 3
pinos, por favor, conecte-o
ao Pino 1-3.
Conector de alimentação
ATX
(ATXPWR1 de 24 pinos)
(ver p.1, N.º 9)
Esta placa-mãe inclui um
conector de alimentação
ATX de 24 pinos. Para
utilizar uma fonte de
alimentação ATX de 20
pinos, introduza-a no Pino
1 e Pino 13.
Conector de alimentação
de 12V ATX
(ATX12V1 de 8 pinos)
(ver p.1, N.º 3)
Esta placa-mãe inclui um
conector de alimentação
de 12V ATX de 8 pinos.
Para utilizar uma fonte
de alimentação ATX de 4
pinos, introduza-a no Pino
1 e Pino 5.
Conector de Energia PCIe
(PCIE_PWR1 4-pinos)
(ver p.1, N.º 34)
Por favor conecte um cabo de
alimentação molex de 4 pinos a
este conector quando mais de três
placas de vídeo estão instaladas.
Conector Protetor de
HDD
(SATA_PWR_1 4-pinos)
(ver p.1, N.º 22)
Por favor, conecte o Cabo Protetor
de HDD a este conector para
gerenciar o estado de energia do
HDD.
Conector underbolt
AIC
(5-pinos TBT1)
(ver p.1, N.º 31)
Por favor, conecte um cabo de
sinal de 5 pinos (cabo GPIO) a
este conector quando você instalar
uma placa adicional underbolt™
(AIC).
12
1
24
13
GND
CPU_FAN_SPEED
FAN_VOLTAGE
CPU_F
+12V
GND
AN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
4
1
8
5
1
