ASROCK Fatal1ty X99X Killer Series Manual

124
한 국 어
124

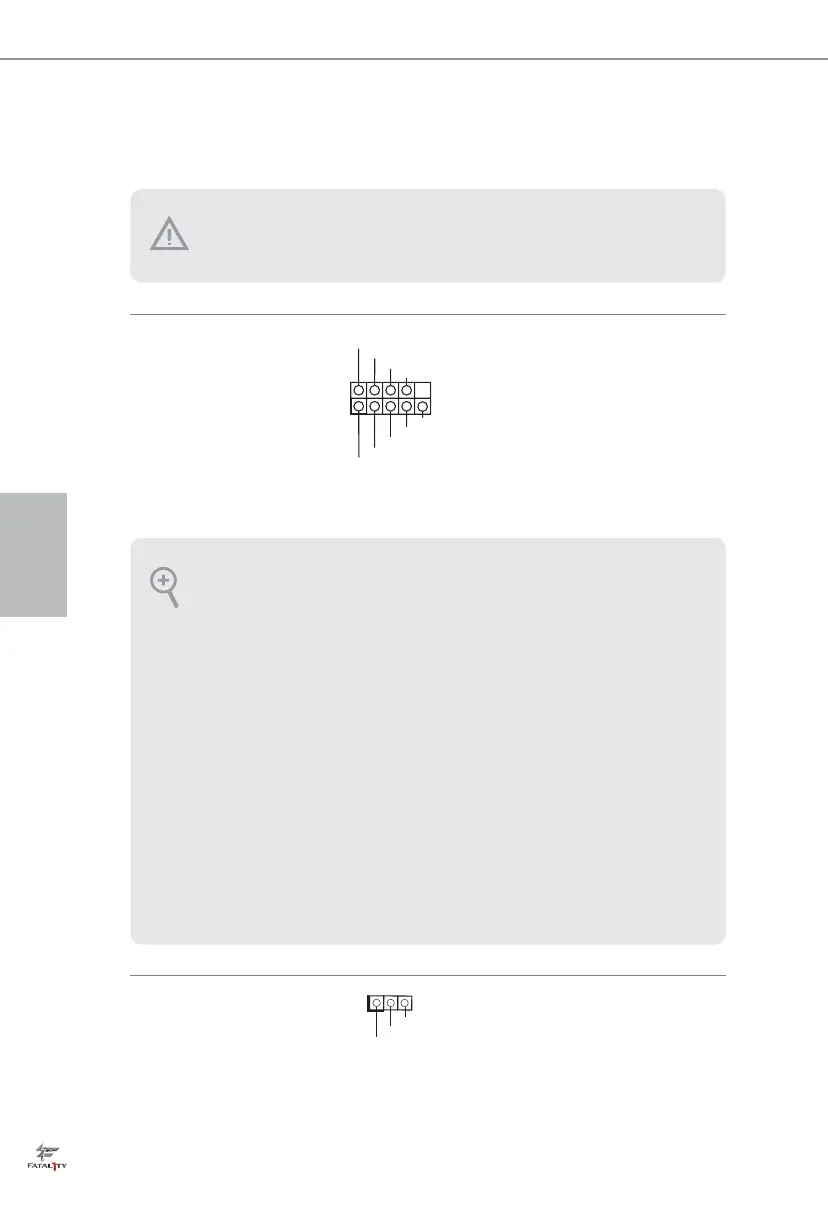

1.4 온보드 헤더 및 커넥터
시스템 패널 헤더
(9 핀 PANEL1)
(1 페이지 , 20 번 항목 참
조 )
섀시의 전원 스위치 , 리
셋 스위치 , 시스템 상태
표시등을 아래의 핀 할당
에 따라 이 헤더에 연결
합니다 . 케이블을 연결
하기 전에 양극 핀과 음
극 핀을 기록합니다 .
전원 LED 헤더
(3 핀 PLED1)
(1 페이지 , 18 번 항목 참
조 )
시스템 전원 상태를 나타
내려면
섀시 전원 LED 를
이 헤더에 연결하십시오 .
GND
RESET#
PWRBTN#
PLED-
PLED+
GND
HDLED-
HDLED+
1
GND
PWRBTN( 전원 스위치 ):
섀시 전면 패널의 전원 스위치에 연결합니다 . 전원 스위치를 이용해 시스템을 끄는 방
법을 구성할 수 있습니다 .
RESET( 리셋 스위치 ):
섀시 전면 패널의 리셋 스위치에 연결합니다 . 컴퓨터가 정지하고 정상적 재시작을 수
행하지 못할 경우 리셋 스위치를 눌러 컴퓨터를 재시작합니다 .
PLED( 시스템 전원 LED):
섀시 전면 패널의 전원 상태 표시등에 연결합니다 . 시스템이 작동하고 있을 때는 LED
가 켜져 있습니다 . 시스템이 S1/S3 대기 상태에 있을 때는 LED 가 계속 깜박입니다 . 시
스템이 S4 대기 상태 또는 전원 꺼짐 (S5) 상태에 있을 때는 LED 가 꺼져 있습니다 .
HDLED( 하드 드라이브 동작 LED):
섀시 전면 패널의 하드 드라이브 동작 LED 에 연결합니다 . 하드 드라이브가 데이터를
읽거나 쓰고 있을 때 LED 가 켜져 있습니다 .
전면 패널 디자인은 섀시별로 다를 수 있습니다 . 전면 패널 모듈은 주로 전원 스위
치 , 리셋 스위치 , 전원 LED, 하드 드라이브 동작 LED, 스피커 등으로 구성되어 있습니
다 . 섀시 전면 패널 모듈을 이 헤더에 연결할 때 와이어 할당과 핀 할당이 정확히 일치
하는지 확인합니다 .
온보드 헤더와 커넥터는 점퍼가 아닙니다 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우지
마십시오 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우면 마더보드가 영구적으로 손상됩
니다 .
1
PLED+
PLED+
PLED-

ASROCK Fatal1ty X99X Killer Series Specifications

General

Chipset	Intel X99
CPU Socket	LGA 2011-v3
Max Memory	128GB
Form Factor	ATX
Memory Slots	8 x DIMM
Expansion Slots	3 x PCIe 3.0 x16, 2 x PCIe 2.0 x1
Multi-GPU Support	AMD 3-Way CrossFireX, NVIDIA Quad SLI
Storage Interface	10 x SATA3
USB Ports	4 x USB 3.0 ports (2 on the rear panel, 2 via header), 8 x USB 2.0 ports (4 on the rear panel, 4 via header)
Audio	Realtek ALC1150 Audio Codec
LAN	Killer E2200 Series Gigabit LAN
Memory Support	DDR4 2800(OC)/2400(OC)/2133
