ASROCK Fatal1ty X99X Killer Series Manual

125
한 국 어
125
Fatal1ty X99X Killer Series

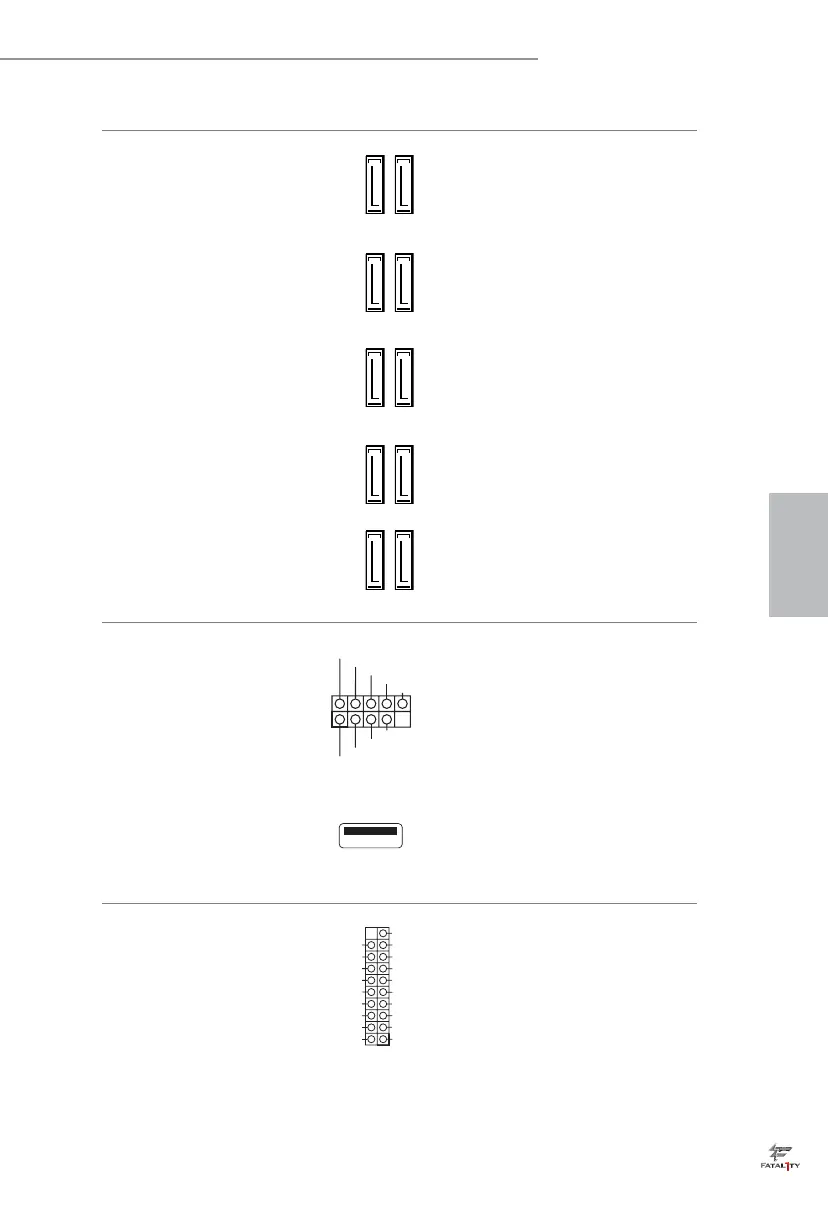

시리얼 ATA3 커넥터
(SSATA3_0_1:
(1 페이지 , 13 번 항목 참
조 )
(SSATA3_2_3:
(1 페이지 , 14 번 항목 참
조 )
(SATA3_0_3:
(1 페이지 , 15 번 항목 참
조 )
(SATA3_1_4:
(1 페이지 , 16 번 항목 참
조 )
(SATA3_2_5:
(1 페이지 , 17 번 항목 참
조 )
이들 열 개의 SATA3 커넥
터는 최대 6.0 Gb/s 데이
터 전송 속도를 제공하는
내부 저장 장치용 SATA
데이터 케이블을 지원합
니다 . 후면 I/O 의 eSATA
포트가 연결된 경우 내
부 SSATA3_3 가 기능하
지 않습니다. 울트라 M.2
소켓이 사용 중인 경우 ,
내부 SSATA3_2 가 작동
하지 않습니다 .
* RAID 는 SATA3_0 ~
SATA3_5 포트에서만 지
원됩니다 .
USB 2.0 헤더
(9 핀 USB3_4)
(1 페이지 , 26 번 항목 참
조 )
(9 핀 USB5_6)
(1 페이지 , 27 번 항목 참
조 )
(USB7)
(1 페이지 , 8 번 항목 참
조 )
I/O 패널에 USB 2.0 포트
두 개가 탑재되어 있을
뿐 아니라 마더보드에 헤
더 두 개와 포트 한 개가
탑재되어 있습니다 . 각
USB 2.0 헤더는 포트 두
개를 지원할 수 있습니
다 .
USB 3.0 헤더
(19 핀 USB3_5_6)
(1 페이지 , 11 번 항목 참
조 )
(19 핀 USB3_5_6)
(1 페이지 , 10 번 항목 참
조 )
I/O 패널에 USB 3.0 포트
6 개가 탑재되어 있을 뿐
아니라 마더보드에 헤더
두 개가 탑재되어 있습니
다 . 각 USB 3.0 헤더는 포
트 두 개를 지원할 수 있
습니다 .
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
SATA3_0 SATA3_3
SATA3_2 SATA3_5
SATA3_1 SATA3_4
SSATA3_0 SSATA3_1
SSATA3_2 SSATA3_3

ASROCK Fatal1ty X99X Killer Series Specifications

General

Chipset	Intel X99
CPU Socket	LGA 2011-v3
Max Memory	128GB
Form Factor	ATX
Memory Slots	8 x DIMM
Expansion Slots	3 x PCIe 3.0 x16, 2 x PCIe 2.0 x1
Multi-GPU Support	AMD 3-Way CrossFireX, NVIDIA Quad SLI
Storage Interface	10 x SATA3
USB Ports	4 x USB 3.0 ports (2 on the rear panel, 2 via header), 8 x USB 2.0 ports (4 on the rear panel, 4 via header)
Audio	Realtek ALC1150 Audio Codec
LAN	Killer E2200 Series Gigabit LAN
Memory Support	DDR4 2800(OC)/2400(OC)/2133
