ASROCK Fatal1ty X99X Killer Series Manual

126
한 국 어
126

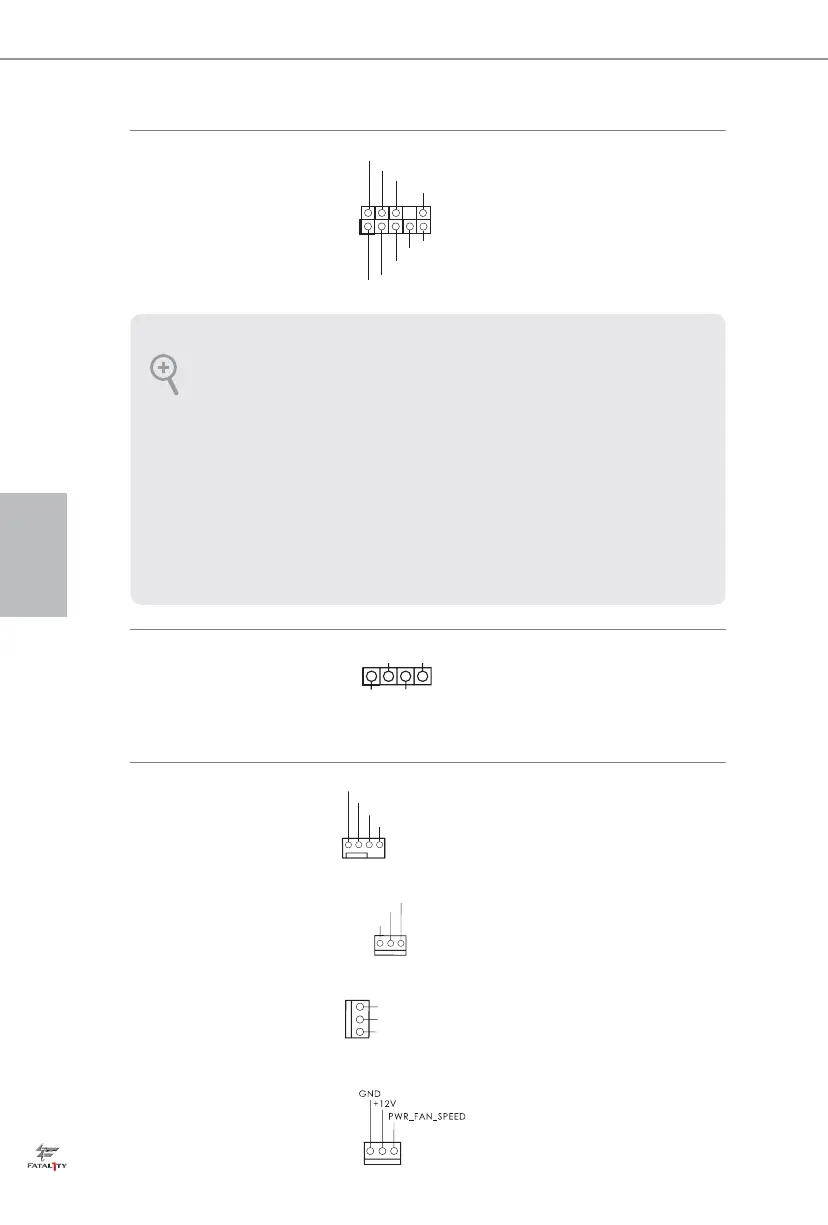

전면 패널 오디오 헤더
(9 핀 HD_AUDIO1)
(1 페이지 , 33 번 항목 참
조 )
이 헤더는 오디오 장치를
전면 오디오 패널에 연결
하는 데 사용됩니다 .
섀시 스피커 헤더
(4 핀 SPEAKER1)
(1 페이지 , 19 번 항목 참
조 )
섀시 스피커를 이 헤더에
연결하십시오 .
섀시 및 전원 팬 커넥터
(4 핀 CHA_FAN1)
(1 페이지 , 25 번 항목 참
조 )
(3 핀 CHA_FAN2)
(1 페이지 , 24 번 항목 참
조 )
(3 핀 CHA_FAN3)
(1 페이지 , 12 번 항목 참
조 )
(3 핀 PWR_FAN1)
(1 페이지 , 35 번 항목 참
조 )
팬 케이블을 팬 커넥터에
연결하고 검은색 와이어
를 접지핀에 연결하십시
오 . CHA_FAN 팬 속도는
UEFI 또는 F-Stream 를통
하여 제어할 수 있습니다
.
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
1.
고음질 오디오는 잭 감지를 지원하지만 올바르게 작동하려면 섀시의 패널 와이어가
HDA 를 지원해야 합니다 . 설명서 및 섀시 설명서에 나와 있는 지침을 따라 시스템
을 설치하십시오 .
2.
AC’97 오디오 패널을 사용할 경우 아래와 같은 절차를 따라 전면 패널 오디오 헤더
에 설치하십시오 :
A. Mic_IN (MIC) 를 MIC2_L 에 연결합니다 .
B. Audio_R (RIN) 을 OUT2_R 에 연결하고 Audio_L (LIN) 을 OUT2_L 에 연결합니다 .
C. 접지 (GND) 를 접지 (GND) 에 연결합니다 .
D. MIC_RET 및 OUT_RET 는 HD 오디오 패널에만 사용됩니다 . AC’97 오디오 패
널용으로 연결할 필요가 없습니다 .
E. 전면 마이크를 활성화하려면 Realtek 제어판에서 “FrontMic” 탭으로 가서 “Re-
cording Volume( 녹음 볼륨 )”을 조정합니다 .
1
+5V
DUMMY
DUMMY
SPEAKER
GND
CHA_FA
N_SPEED
FAN_VOLTAGE
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
GND
FAN_VOLTAG
E
CHA_FAN_SPEED

ASROCK Fatal1ty X99X Killer Series Specifications

General

Chipset	Intel X99
CPU Socket	LGA 2011-v3
Max Memory	128GB
Form Factor	ATX
Memory Slots	8 x DIMM
Expansion Slots	3 x PCIe 3.0 x16, 2 x PCIe 2.0 x1
Multi-GPU Support	AMD 3-Way CrossFireX, NVIDIA Quad SLI
Storage Interface	10 x SATA3
USB Ports	4 x USB 3.0 ports (2 on the rear panel, 2 via header), 8 x USB 2.0 ports (4 on the rear panel, 4 via header)
Audio	Realtek ALC1150 Audio Codec
LAN	Killer E2200 Series Gigabit LAN
Memory Support	DDR4 2800(OC)/2400(OC)/2133
