ASROCK Fatal1ty X99X Killer Series Manual

127
한 국 어
127
Fatal1ty X99X Killer Series

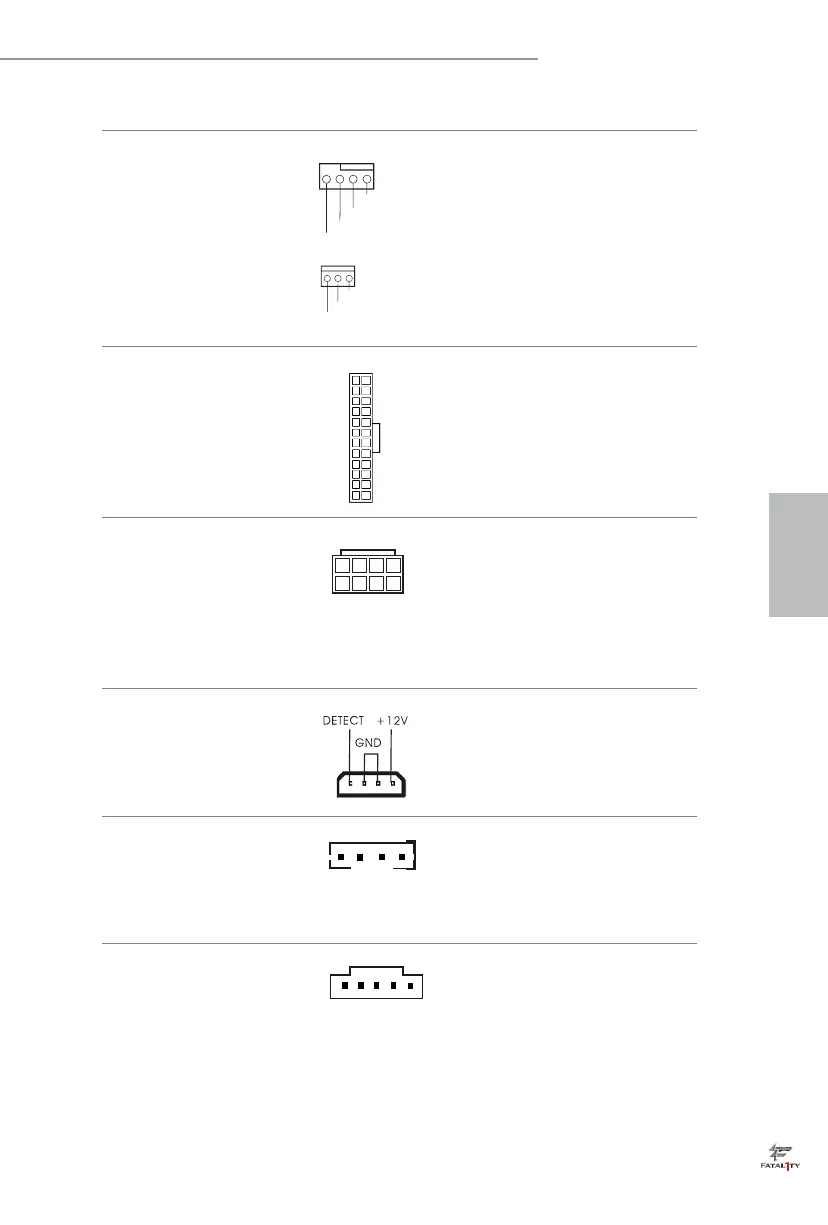

CPU 팬 커넥터
(4 핀 CPU_FAN1)
(1 페이지 , 4 번 항목 참
조 )
(3 핀 CPU_FAN2)
(1 페이지 , 6 번 항목 참
조 )
이 마더보드에는 4 핀
CPU 팬 ( 저소음 팬 ) 커
넥터가 탑재되어 있습니
다 . 3 핀 CPU 팬을 연결
하려는 경우 핀 1-3 에 연
결하십시오 .
ATX 전원 커넥터
(24 핀 ATXPWR1)
(1 페이지 , 9 번 항목 참
조 )
이 마더보드에는 24 핀
ATX 전원 커넥터가 탑
재되어 있습니다 . 20 핀
ATX 전원공급장치를 사
용하려면 핀 1 과 핀 13 을
따라 연결하십시오 .
ATX 12V 전원 커넥터
(8 핀 ATX12V1)
(1 페이지 , 3 번 항목 참
조 )
이 마더보드에는 8 핀
ATX 12V 전원 커넥터가
탑재되어 있습니다 . 4 핀
ATX 전원공급장치를 사
용하려면 핀 1 과 핀 5 을
따라 연결하십시오 .
PCIe 전원 커넥터
(4 핀 PCIE_PWR1)
(1 페이지 , 34 번 항목 참
조 )
세 이상의 그래픽 카드가 설치
되어 있을 때 4 핀 몰렉스 전원
케이블을 이 커넥터에 연결하
십시오 .
HDD 세이버 커넥터
(4 핀 SATA_PWR_1)
(1 페이지 , 22 번 항목 참
조 )
HDD 의 전원 상태를 관리하려
면 HDD 세이버 케이블을 이 커
넥터에 연결하십시오 .
underbolt AIC 커넥터
(5 핀 TBT1)
(1 페이지 , 31 번 항목 참
조 )
underbolt ™ 확장 카드 (AIC)
를 설치할 때 5 핀 신호 케이블
(GPIO 케이블 ) 을 이 커넥터에
연결하십시오 .
12
1
24
13
GND
CPU_FAN_SPEED
FAN_VOLTAGE
CPU_F
+12V
GND
AN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
4 1
8 5
1

ASROCK Fatal1ty X99X Killer Series Specifications

General

Chipset	Intel X99
CPU Socket	LGA 2011-v3
Max Memory	128GB
Form Factor	ATX
Memory Slots	8 x DIMM
Expansion Slots	3 x PCIe 3.0 x16, 2 x PCIe 2.0 x1
Multi-GPU Support	AMD 3-Way CrossFireX, NVIDIA Quad SLI
Storage Interface	10 x SATA3
USB Ports	4 x USB 3.0 ports (2 on the rear panel, 2 via header), 8 x USB 2.0 ports (4 on the rear panel, 4 via header)
Audio	Realtek ALC1150 Audio Codec
LAN	Killer E2200 Series Gigabit LAN
Memory Support	DDR4 2800(OC)/2400(OC)/2133
