ASROCK Fatal1ty X99X Killer Series Manual

138
日本語
138

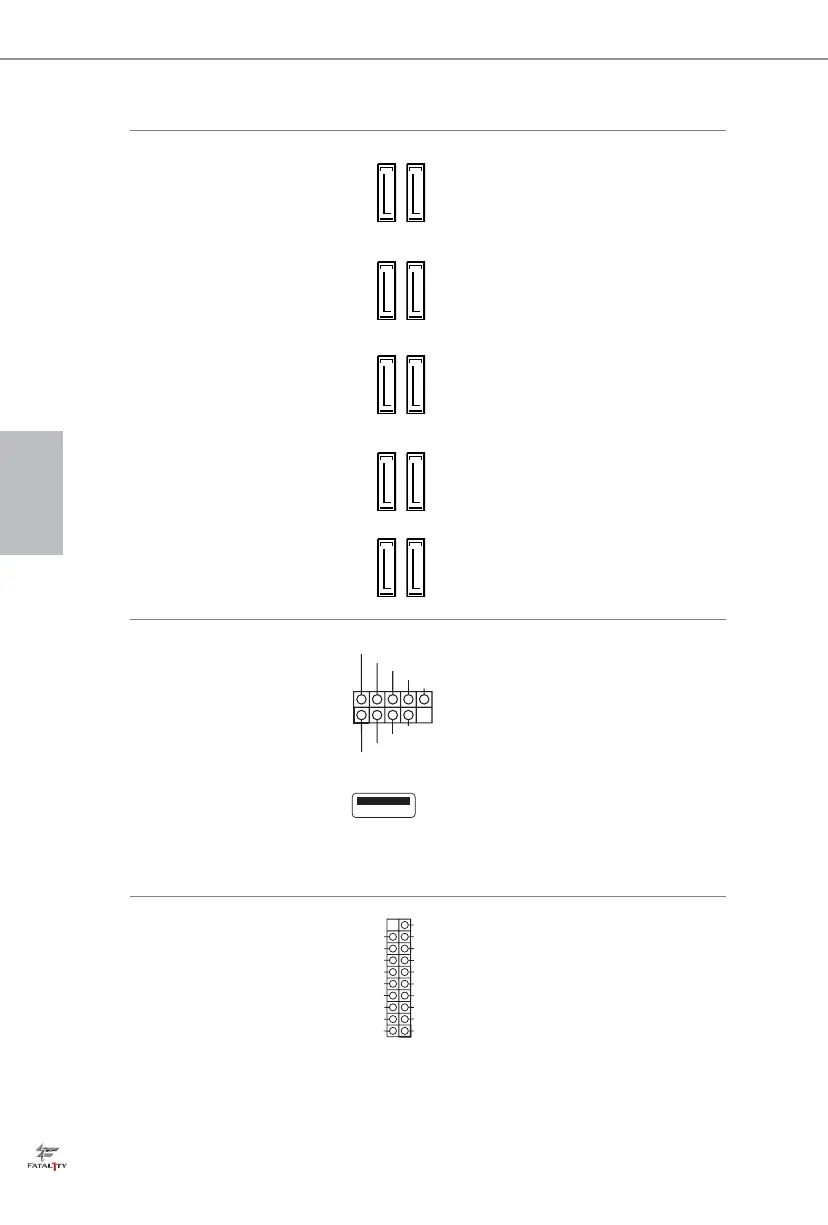

シリアルATA3 コネクタ
ー
(SSATA3_0_1:
p.1、No. 13 参照）
(SSATA3_2_3:
p.1、No. 14 参照）
(SATA3_0_3:
p.1、No. 15 参照）
(SATA3_1_4:
p.1、No. 16 参照）
(SATA3_2_5:
p.1、No. 17 参照）
これら 10 個 の SATA3 コ
ネクタは、最高 6.0 Gb/s
のデータ転送速度で内
部ストレージデバイス用
の SATA データケーブ
ルに対応します。 eSATA
ポートが背面 I/O に接続
されている場合は、内部
SSATA3_3 は機能しませ
ん。 ウルトラ M.2 ソケッ
トが使用されている場合
は、内 部 SSATA3_2 は機
能しません。
* RAID に対応するのは
SATA3_0 ~ SATA3_5 ポー
ト上だけです。
USB 2.0 ヘッダー
（9 ピンUSB3_4）
（p.1、No. 26 参照）
（9 ピンUSB5_6）
（p.1、No. 27 参照）
(USB7)
（p.1、No. 8 参照）
I/O パネルの 2 つの USB
2.0 ポートに加えて、この
マザーボードには 2 つの
ヘッダーと 2 つのポート
が装備されています。 各
USB 2.0 ヘッダーは、2 つ
のポートをサポートでき
ます。
USB 3.0 ヘッダー
（19 ピンUSB3_5_6）
（p.1、No. 11 参照）
（19 ピンUSB3_7_8）
（p.1、No. 10 参照）
I/O パネルの 6 つの
USB3.0 ポートに加えて、
このマザーボードには 2
つのヘッダーが装備され
ています。 各USB 3.0 ヘッ
ダーは、2 つのポートをサ
ポートできます。
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
SATA3_0 SATA3_3
SATA3_2 SATA3_5
SATA3_1 SATA3_4
SSATA3_0 SSATA3_1
SSATA3_2 SSATA3_3

ASROCK Fatal1ty X99X Killer Series Specifications

General

Chipset	Intel X99
CPU Socket	LGA 2011-v3
Max Memory	128GB
Form Factor	ATX
Memory Slots	8 x DIMM
Expansion Slots	3 x PCIe 3.0 x16, 2 x PCIe 2.0 x1
Multi-GPU Support	AMD 3-Way CrossFireX, NVIDIA Quad SLI
Storage Interface	10 x SATA3
USB Ports	4 x USB 3.0 ports (2 on the rear panel, 2 via header), 8 x USB 2.0 ports (4 on the rear panel, 4 via header)
Audio	Realtek ALC1150 Audio Codec
LAN	Killer E2200 Series Gigabit LAN
Memory Support	DDR4 2800(OC)/2400(OC)/2133
