ASROCK Fatal1ty X99X Killer Series Manual

139
日本語
139

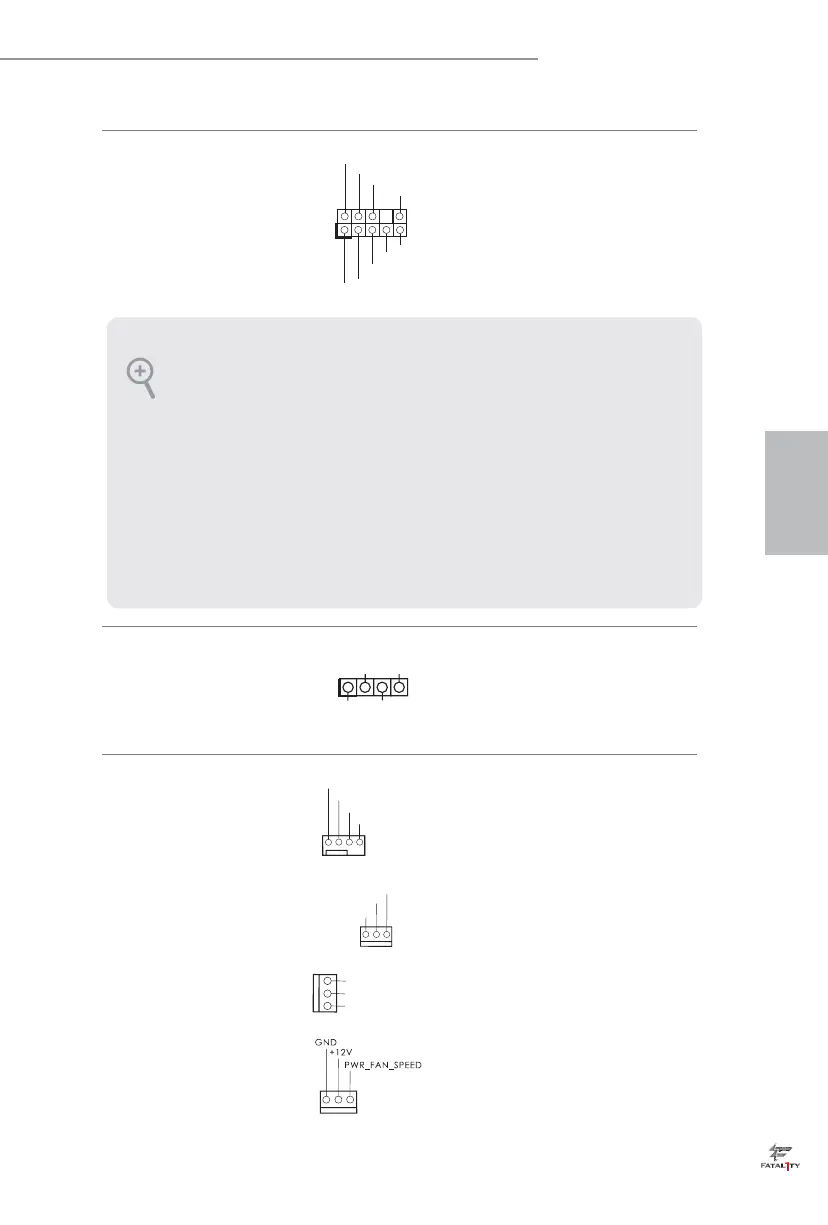

Fatal1ty X99X Killer Series
フロントパネルオーディ
オヘッダー
（9 ピンHD_AUDIO1）
（p.1、No. 33 参照）
このヘッダーは、フロント
オーディオパネルにオー
ディオデバイスを接続す
るためのものです。
シャーシスピーカーヘッ
ダー
（4 ピンSPEAKER1）
（p.1、No. 19 参照）
シャーシスピーカーはこ
のヘッダーに接続してく
ださい。
シャーシと電源ファンコ
ネクター
（4 ピンCHA_FAN1）
（p.1、No. 25 参照）
（3 ピンCHA_FAN2）
（p.1、No. 24 参照）
（3 ピンCHA_FAN3）
（p.1、No. 12 参照）
（3 ピンPWR_FAN1）
（p.1、No. 35 参照）
ファンケーブルはファン
コネクターに接続し、黒線
とアースピンを合わせて
ください。 。CHA_FAN ファ
ン速度は、UEFI または
F-Stream を通して制御可
能できます。
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
1.
ハイディフィニションオーディオはジャックセンシングをサポートしていますが、正しく
機能するためには、シャーシのパネルワイヤーがHDA をサポートしていることが必要
です。 お使いのシステムを取り付けるには、当社のマニュアルおよびシャーシのマニュ
アルの指示に従ってください。
2.
ACʼ97 オーディオパネルを使用する場合には、次のステップで、前面パネルオーディオ
ヘッダーに取り付けてください。
Mic_IN (MIC) をMIC2_L に接続します。
B. Audio_R (RIN) をOUT2_R に、Audio_L (LIN) をOUT2_L に接続します。
C. アース(GND) をアース(GND) に接続します。
D. MIC_RETとOUT_RET は、HD オーディオパネル専用です。 ACʼ97 オーディオパネ
ルではこれらを接続する必要はありません。
E. フロントマイクを有効にするには、Realtekコントロールパネルの「FrontMic」タブで、「録
音音量」を調整してください。
1
+5V
DUMMY
DUMMY
SPEAKER
GND
CHA_FA
N_SPEED
FAN_VOLTAGE
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
GND
FAN_VOLTAG
E
CHA_FAN_SPEED

ASROCK Fatal1ty X99X Killer Series Specifications

General

Chipset	Intel X99
CPU Socket	LGA 2011-v3
Max Memory	128GB
Form Factor	ATX
Memory Slots	8 x DIMM
Expansion Slots	3 x PCIe 3.0 x16, 2 x PCIe 2.0 x1
Multi-GPU Support	AMD 3-Way CrossFireX, NVIDIA Quad SLI
Storage Interface	10 x SATA3
USB Ports	4 x USB 3.0 ports (2 on the rear panel, 2 via header), 8 x USB 2.0 ports (4 on the rear panel, 4 via header)
Audio	Realtek ALC1150 Audio Codec
LAN	Killer E2200 Series Gigabit LAN
Memory Support	DDR4 2800(OC)/2400(OC)/2133
