164
繁體中文
164

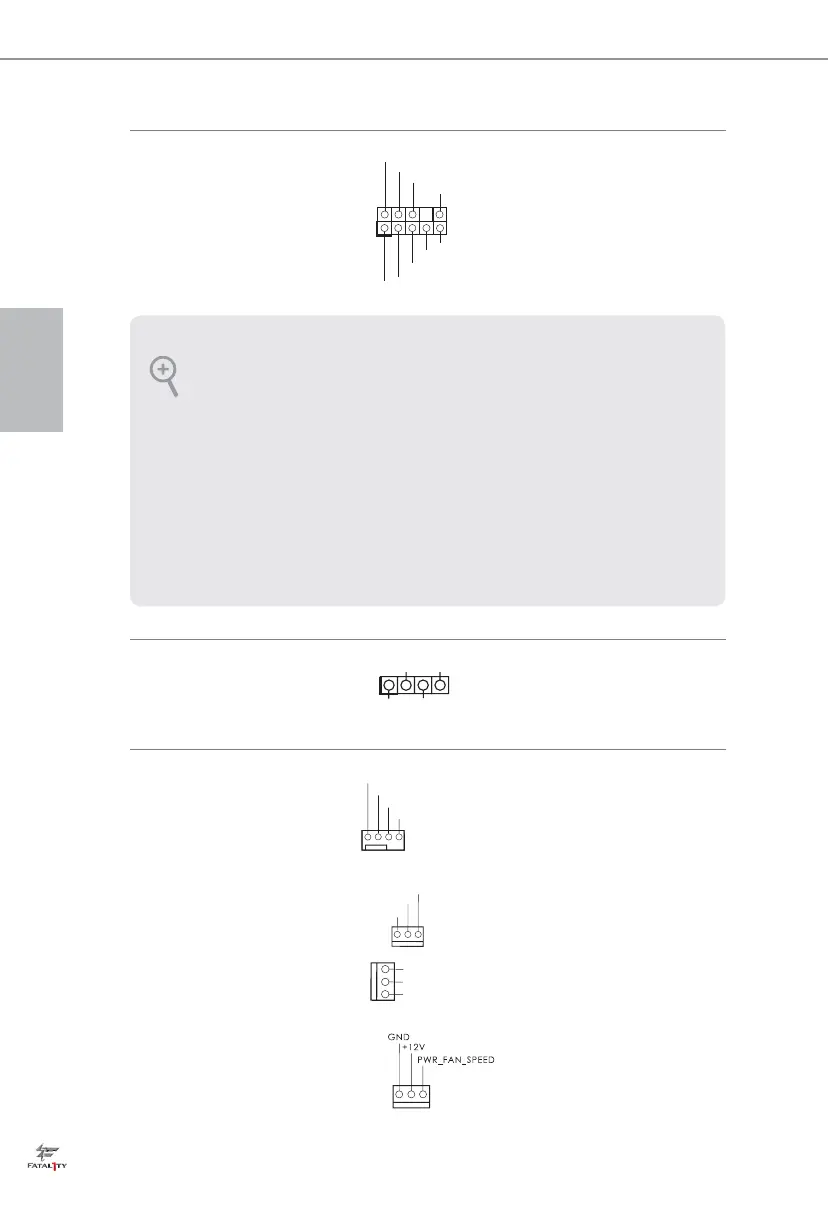

前面板音訊排針
(9-pin HD_AUDIO1)
(請參閱第 1 頁,編號 33
本排針適用於連接音
訊裝置至前面板音
機殼喇叭排針
(4-pin SPEAKER1)
(請參閱第 1 頁, 編號 19
請將機殼喇叭連接至
此排針。
機殼及電源風扇接頭
(4-pin CHA_FAN1)
(請參閱第 1 頁, 編號 25
(3-pin CHA_FAN2)
(請參閱第 1 頁, 編號 24
(3-pin CHA_FAN3)
(請參閱第 1 頁, 編號 12
(3-pin PWR_FAN1)
(請參閱第 1 頁, 編號 35
請將風扇纜線連接至
風扇接頭,並比對
黑線及接地針腳。
CHA_FAN 可由 UEFI
F-Stream 設定。
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
1.
高解析度音訊支援智慧型音效介面偵測 (Jack Sensing),但機殼上的面板線必須支援
HDA 才能正確運作。請依本手冊及機殼手冊說明安裝系統。
2.
若您使用 AC97 音訊面板,請按照以下步驟安裝至前面板音訊排針:
A. Mic_IN (MIC) 連接至 MIC2_L
B. Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L
C. 將接地 (GND) 連接至接地 (GND)
D. MIC_RET OUT_RET 僅供 HD 音訊面板使用。您不需要在 AC97 音訊面板上
連接。
E. 若要啟動前側麥克風,請前往 Realtek 控制面板中的「FrontMic」標籤調整「錄
音音量」。
1
+5V
DUMMY
DUMMY
SPEAKER
GND
CHA_FA
N_SPEED
FAN_VOLTAGE
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
GND
FAN_VOLTAG
E
CHA_FAN_SPEED
