Fatal1ty X99X Killer Series

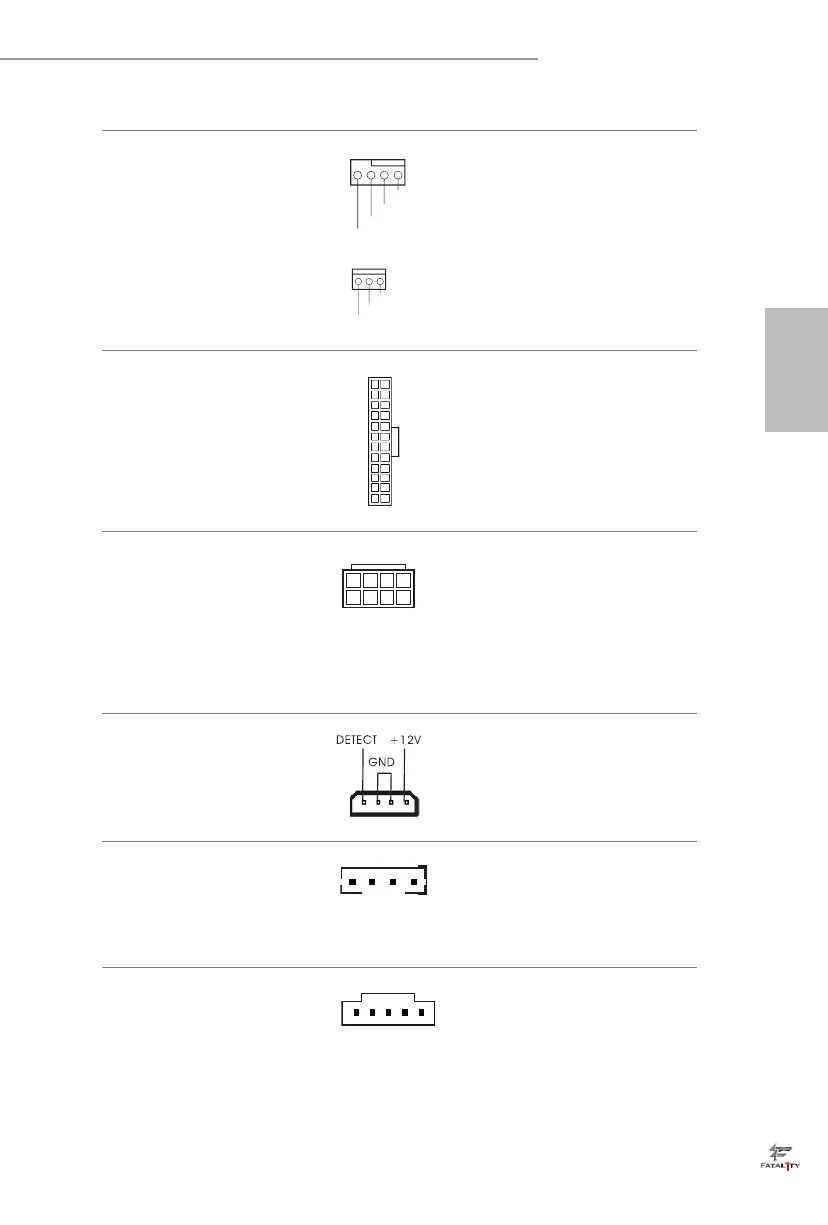

CPU 風扇接頭
(4-pin CPU_FAN1)
（請參閱第 1 頁， 編號 4）
(3-pin CPU_FAN2)
（請參閱第 1 頁， 編號 6）
本主機板配備 4-Pin
CPU 風扇 ( 靜音風
扇 ) 接頭。若您計畫
連接 3-Pin CPU 風
扇，請接至 Pin 1-3。
ATX 電源接頭
(24-pin ATXPWR1)
（請參閱第 1 頁，編號 9）
本主機板配備一組
24-pin ATX 電源接
頭。若要使用 20-pin
ATX 電源供應器，
請插入 Pin 1 及 Pin
13。
ATX 12V 電源接頭
(8-pin ATX12V1)
（請參閱第 1 頁，編號 3）
本主機板配備一組
8-pin ATX 12V 電
源接頭。若要使用
4-pin ATX 電源供應
器，請插入 Pin 1 及
Pin 5。
PCIe 電源接頭
(4-pin PCIE_PWR1)
（請參閱第 1 頁，編號 34）
安裝三張以上的顯示卡時，
請將 4 pin molex 電源線接
至此接頭。
硬碟守護神連接埠
(4-pin SATA_PWR_1)
（請參閱第 1 頁，編號 22）
請將 HDD Saver 纜線接至
此接頭，以管理 HDD 的電
源狀態。
underbolt AIC 連接埠
(5-pin TBT1)
（請參閱第 1 頁，編號 31）
安裝 underbolt ™ 附加介
面卡 (AIC) 時，請將 5-pin
訊號纜線（GPIO 纜線）接
至此接頭。
4
1
8
5
1
12
1
24
13
GND
CPU_FAN_SPEED
FAN_VOLTAGE
CPU_F
+12V
GND
AN_SPEED
FAN_SPEED_CONTROL
4 3 2 1

ASROCK Fatal1ty X99X Killer Series Specifications

General

Chipset	Intel X99
CPU Socket	LGA 2011-v3
Max Memory	128GB
Form Factor	ATX
Memory Slots	8 x DIMM
Expansion Slots	3 x PCIe 3.0 x16, 2 x PCIe 2.0 x1
Multi-GPU Support	AMD 3-Way CrossFireX, NVIDIA Quad SLI
Storage Interface	10 x SATA3
USB Ports	4 x USB 3.0 ports (2 on the rear panel, 2 via header), 8 x USB 2.0 ports (4 on the rear panel, 4 via header)
Audio	Realtek ALC1150 Audio Codec
LAN	Killer E2200 Series Gigabit LAN
Memory Support	DDR4 2800(OC)/2400(OC)/2133
