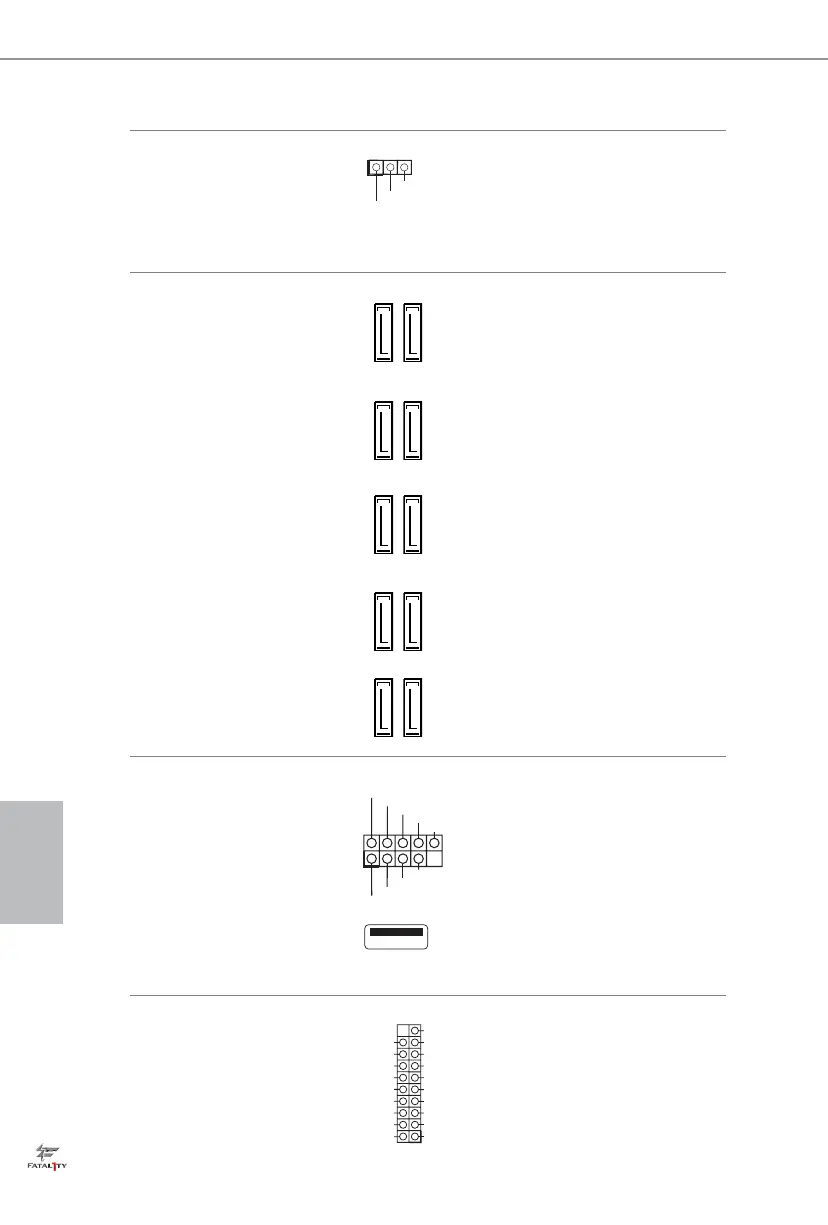

Header LED di
alimentazione
(PLED1 a 3 pin)
(vedere pag. 1, n. 18)
Collegare il LED di
alimentazione chassis a
questo header per
indicare
lo stato di alimentazione
del sistema.
Connettori Serial ATA3
(SSATA3_0_1:
vedere pag. 1, n. 13)
(SSATA3_2_3:
vedere pag.1, n. 14)
(SATA3_0_3:
vedere pag. 1, n. 15)
(SATA3_1_4:
vedere pag.1, n. 16)
(SATA3_2_5:
vedere pag. 1, n. 17)
Questi dieci connettori
SATA3 supportano cavi
dati SATA per dispositivi
di archiviazione interna,
con una velocità di
trasferimento dati no
a 6,0 Gb/s. Se la porta
eSATA sul pannello
posteriore I/O è collegata,
sil connettore SSATA3_3
interno non funzionerà.
Se il socket Ultra M.2 è
occupato, il SSATA3_2
interno non funzionerà.
* RAID è supportato
solo su porte SATA3_0 ~
SATA3_5.
Header USB 2.0
(USB3_4 a 9 pin)
(vedere pag. 1, n. 26)
(USB5_6 a 9 pin)
(vedere pag. 1, n. 27)
(USB7)
(vedere pag. 1, n. 8)
Oltre alle due porte USB
2.0 nel pannello I/O, la
scheda madre dispone
di due connettori e una
porta. Ciascun header
USB 2.0 può supportare
due porte.
Header USB 3.0
(USB3_5_6 a 19 pin)
(vedere pag. 1, n. 11)
(USB3_7_8 a 19 pin)
(vedere pag. 1, n. 10)
Oltre alle sei porte USB 3.0
sul pannello I/O, su questa
scheda madre vi è due
header. Ciascun header
USB 3.0 può supportare
due porte.
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
SATA3_0
SATA3_3
SATA3_2
SATA3_5
SATA3_1
SATA3_4
SSATA3_0
SSATA3_1
SSATA3_2
SSATA3_3
