65
Italiano
65
Fatal1ty X99X Killer Series

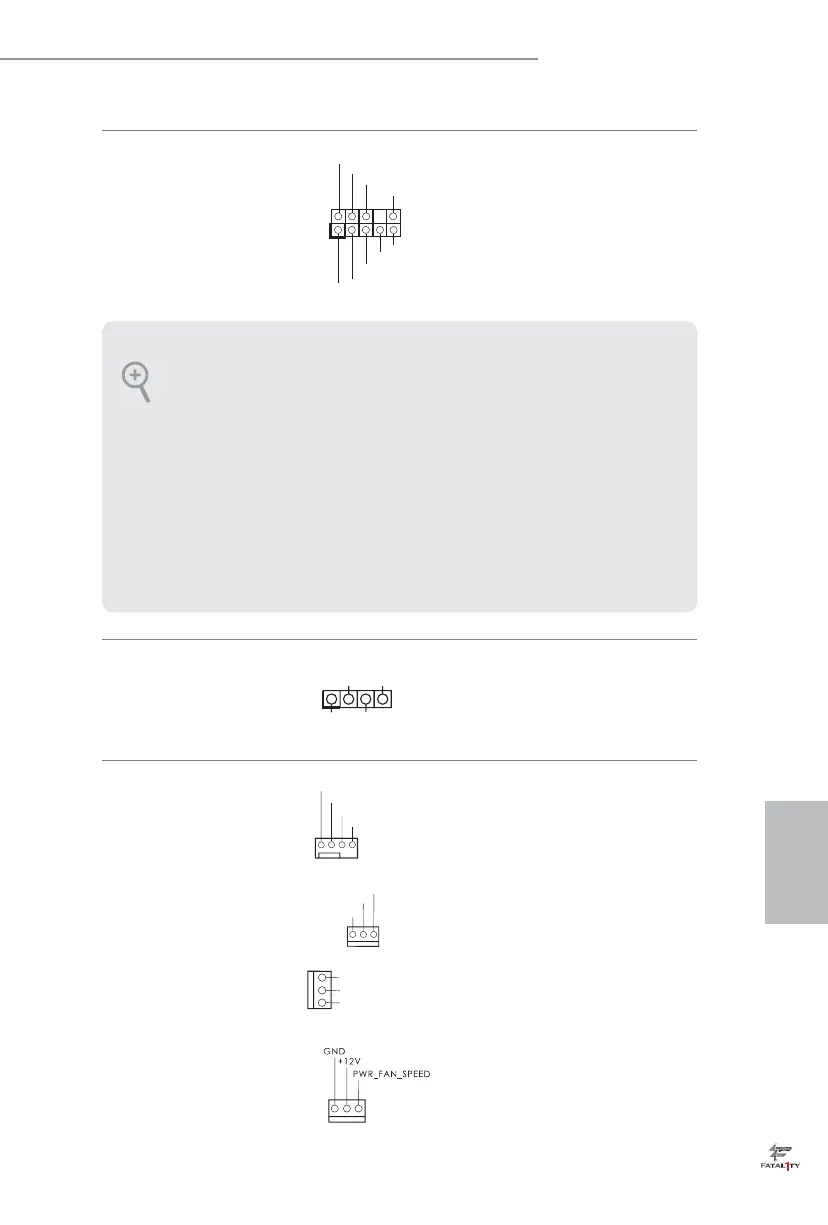

Header audio pannello
anteriore
(AUDIO1_HD a 9 pin)
(vedere pag. 1, n. 33)
Questo header serve a
collegare i dispositivi
audio al pannello audio
anteriore.
Header altoparlante chas-
sis
(SPEAKER1 a 4 pin)
(vedere pag. 1, n. 19)
Collegare l'altoparlante
dello chassis a questo
header.
Connettori ventola dello
chassis e di alimentazione
(CHA_FAN1 a 4 pin)
(vedere pag. 1, n. 25)
(CHA_FAN2 a 3 pin)
(vedere pag. 1, n. 24)
(CHA_FAN3 a 3 pin)
(vedere pag. 1, n. 12)
(PWR_FAN1 a 3 pin)
(vedere pag. 1, n. 35)
Collegare i cavi della
ventola ai connettori della
ventola e far corrispondere
il lo nero al pin di terra.
La velocità della ventola
CHA_FAN può essere
controllata tramite UEFI
o F-Stream
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
1. L'audio ad alta denizione supporta le funzioni Jack sensing, ma il lo del pannello sullo
chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti
nel nostro manuale e nel manuale dello chassis per installare il sistema.
2. Se si utilizza un pannello audio AC’97, installarlo sull'header audio del pannello ante-
riore seguendo le fasi di seguito:
A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario
collegarli per il pannello audio AC’97.
Per attivare il microfono anteriore, andare alla scheda “FrontMic” nel pannello di con-
trollo Realtek e regolare il “Volume di registrazione”.
+5V
DUMMY
CHA_FA
FAN_VOLTAGE
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
GND
E
